ADMV1014是一款采用硅锗(SiGe)设计的宽带、微波下变频器，针对点到点微波无线电设计进行优化，工作频率范围为24 GHz至44 GHz。

该下变频器提供两种频率转换模式。该器件能够从正交解调直接变频为基带IQ输出信号，并从镜像抑制下变频为复中频输出载波频率。基带输出可采用直流耦合，或更典型的是，IQ输出将使用足够低的高通转折频率进行交流耦合，以确保充足的解调精度。SPI接口可对正交相位进行微调，使用户能够优化IQ解调性能。另一方面，可以禁用基带IQ输出，且I/Q信号可通过片内有源巴伦提供两个单端复中频输出（800至6000MHz）。用作镜像抑制下变频器时，不需要的镜像项通常会被抑制，比所需边带低25dBc。ADMV1014提供灵活的LO系统，包括LO输入频率范围高达47 GHz的频率四倍选项，以覆盖24至44GHz的RF输入范围。提供平方律功率检波器，以便监控混频器输入端上的功率电平。检波器输出可用于通过外部运算放大器误差积分器电路选项提供对RF输入可变衰减器的闭环控制。

ADMV1014下变频器采用紧凑的散热增强型、5 mm × 5 mm倒装芯片CSP封装。ADMV1014工作壳温范围为−40°C至+85°C。

应用

• 点对点微波无线电
• 雷达、电子战系统
• 仪器仪表、自动测试设备(ATE)

• 宽带RF输入频率范围：24 GHz至44 GHz
• 2种下变频模式
  • 从RF至基带I/Q直接变频
  • 镜像抑制下变频为复中频
• LO输入频率范围：5.4 GHz至10.25 GHz
• LO四倍频器较高可达41 GHz
• 匹配50 Ω、单端RF输入和复中频输出
• 匹配100 Ω平衡或50 Ω单端LO输入之间的选项

• 具有可调输出共模电压电平的100 Ω平衡基带I/Q输出阻抗
• 镜像抑制优化
• 用于设置混频器输入功率的平方律功率检波器
• 用于接收器功率控制的可变衰减器
• 可通过四线式SPI接口编程
• 32引脚、5 mm × 5 mm LGA封装

ADMV1014ACCZ，封装：32-Lead LGA (5mm x 5mm)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：106.04（100-499个）；93.43（1000+个）

ADMV1014ACCZ-R7，封装：32-Lead LGA (5mm x 5mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：106.04（100-499个）；93.43（1000+个）

EVAL-ADMV1014：ADMV1014 评估板

ADMV1014 是一款采用硅锗(SiGe)设计的宽带、微波下变频器，针对点到点微波无线电设计进行优化，工作频率范围为 24.5 GHz 至 43.5 GHz。

该下变频器提供两种频率转换模式。该器件能够从正交解调直接变频为基带 IQ 输出信号，并从镜像抑制下变频为复中频输出载波频率。基带输出可采用直流耦合，或更典型的是，IQ 输出将使用足够低的高通转折频率进行交流耦合，以确保充足的解调精度。SPI 接口可对正交相位进行微调，使用户能够优化 IQ 解调性能。另一方面，可以禁用基带 IQ 输出，且 I/Q 信号可通过片内有源巴伦提供两个单端复中频输出（800 至 6000MHz）。用作镜像抑制下变频器时，不需要的镜像项通常会被抑制，比所需边带低 25dBc。ADMV1014 提供灵活的 LO 系统，包括 LO 输入频率范围最高达 47 GHz 的频率四倍选项，以覆盖 24.5 至 43.5GHz 的 RF 输入范围。提供平方律功率检波器，以便监控混频器输入端上的功率电平。检波器输出可用于通过片内集成的 AGC 环路提供对RF输入可变衰减器的闭环控制，或者作为一个选项，可以使用外部运算放大器误差积分器电路。

ADMV1014 下变频器采用紧凑的散热增强型、5 mm × 5 mm 倒装芯片 CSP 封装。ADMV1014 工作壳温范围为 −40°C 至 +85°C。

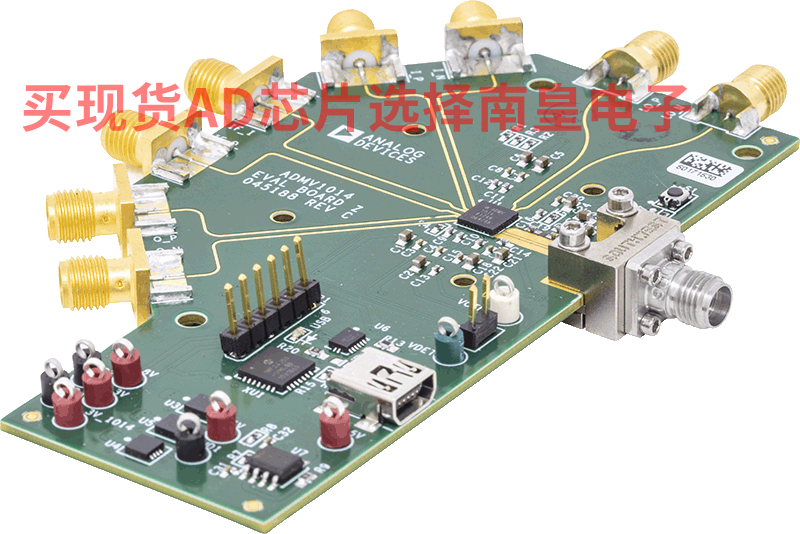

ADMV1014-EVALZ评估板集成了带微控制器的ADMV1014、低压差(LDO)稳压器和nanoDAC以便快速轻松地评估ADMV1014。该微控制器允许用户通过分析、控制、评估(ACE)软件配置ADMV1014寄存器映射。LDO稳压器使ADMV1014能够采用单电源供电并提供最佳电源纹波抑制性能。通过nanoDAC，用户可以对进入ADMV1014混频器的RF功率进行衰减，而无需使用外部电源。

有关 ADMV1014 的完整详情可参见 ADMV1014 数据手册，使用评估板时应同时参考 ADMV1014-EVALZ 评估板用户指南与数据手册。
