ADMV1013 是一款专门针对点对点微波无线电设计进行优化的宽带微波升频器，其工作射频 (RF) 范围为 24 GHz 至 44 GHz。

该升频器提供两种频率转换模式。此套件能够从基带同相正交 (I/Q) 输入信号直接转换为 RF，以及从复杂中频 (IF) 输入进行单边带 (SSB) 升频转换。可以禁用基带 I/Q 输入路径，而且可以在 IF 路径中插入 0.8 GHz 至 6.0 GHz 范围内频率的复杂调制 IF 信号并将该信号升频转换到 24 GHz 至 44 GHz，同时抑制不需要的边带，抑制幅度通常优于 26 dBc。串行端口接口 (SPI) 允许调整正交相位和混频器栅极电压，以便实现最佳边带抑制和本地振荡器 (LO) 调零。此外，SPI 接口还允许关断输出包络检测器以降低功耗。

ADMV1013 升频器采用 40 端子岸面栅格阵列 (LGA) 封装。ADMV1013 的外壳工作温度范围为 −40°C 至 +85°C。

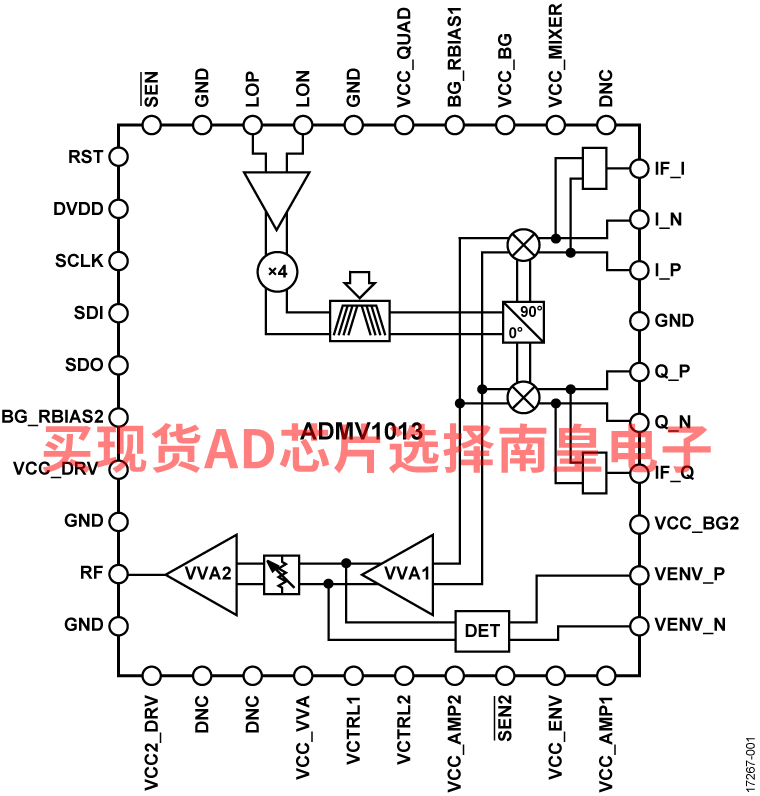

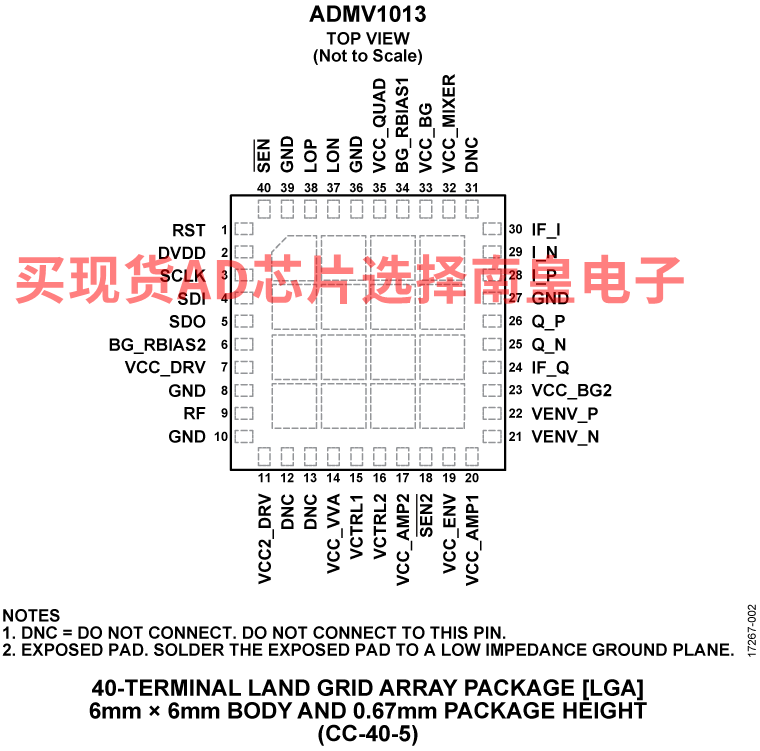

应用

• 点对点微波无线电
• 雷达、电子战系统
• 仪器仪表、自动测试设备 (ATE)

• 宽带 RF 输入频率范围：24 GHz至44 GHz
• 2 种上变频模式
  • 从基带 I/Q 直接变频至RF
  • 从实IF单边带上变频
• LO 输入频率范围：5.4 GHz 至 10.25 GHz
• LO四倍频器最高可达41 GHz
• 匹配的 50 ? 单端 RF 输出和 IF 输入

• 匹配的 100 ? 平衡或 50 ? 单端 LO 输入之间的选项
• 100 ? 平衡基带输入
• 边带抑制和载波馈通优化
• 用于收发器功率控制的可变衰减器
• 可通过 4 线 SPI 接口进行编程
• 40 引脚基板栅格阵列封装 (LGA)

ADMV1013ACCZ，封装：40-Lead LGA，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：108.95（100-499个）；95.9（1000+个）

ADMV1013ACCZ-R7，封装：40-Lead LGA，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：108.95（100-499个）；95.9（1000+个）

EVAL-ADMV1013：ADMV1013 评估板

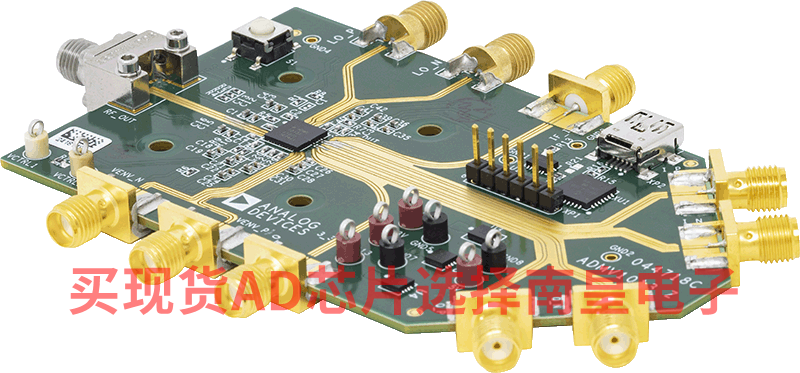

ADMV1013-EVALZ评估板集成了带微控制器的ADMV1013、低压差(LDO)稳压器和AD5601 nanoDAC以便快速轻松地评估ADMV1013。该微控制器允许用户通过分析、控制、评估(ACE)软件配置ADMV1013寄存器映射。LDO稳压器使ADMV1013能够采用单电源供电，并提供电源纹波抑制性能。通过AD5601 nanoDAC，用户可以对ADMV1013混频器的射频(RF)功率进行衰减，而无需使用外部电源。

ADMV1013是一款采用硅锗(SiGe)设计的宽带、微波上变频器，针对点到点微波无线电设计进行优化，工作频率范围为24 GHz至44 GHz。

ADMV1013采用紧凑的散热增强型、6 mm × 6 mm LGA封装，工作温度范围为?40°C至+85°C。有关ADMV1013的完整详情可参见ADMV1013数据手册。使用ADMV1013-EVALZ评估板时，应同时参阅数据手册和本ADMV1013-EVALZ用户指南。
