ADMV1011是一款采用紧凑的砷化镓(GaAs)设计、单芯片微波集成电路(MMIC)、双边带(DSB)上变频器，采用符合RoHS标准的封装，针对工作频率范围为17 GHz至24 GHz的点对点微波无线电设计进行优化。

ADMV1011提供21 dB的转换增益，具有针对下边带和上边带的32 dBc和23 dBc边带抑制性能。ADMV1011采用射频(RF)放大器，前接由驱动放大器驱动集成2×乘法器的本振(LO)的同相/正交(I/Q)双平衡混频器。还提供IF1和IF2混频器输入，需通过外部90°混合选择所需的边带。I/Q混频器拓扑结构则降低了干扰边带的滤波要求。ADMV1011为混合型DSB上变频器的小型替代器件，它无需线焊，可以使用表贴制造装配。

ADMV1011上变频器采用紧凑的散热增强型、4.9 mm × 4.9 mm LCC封装。ADMV1011工作温度范围为−40°C至+85°C。

应用

• 点对点微波无线电
• 雷达和电子战系统
• 仪器仪表、自动测试设备

• RF输出频率范围：17 GHz至24 GHz
• IF输入频率范围：2 GHz至4 GHz
• LO输入频率范围：8GHz至12 GHz，集成2×乘法器
• 边带抑制：32 dB（下边带）
• P1dB：25 dBm
• 增益调节：30 dB
• 输出IP3：33 dBm
• 匹配50 ? RF输出、LO输入和IF输入

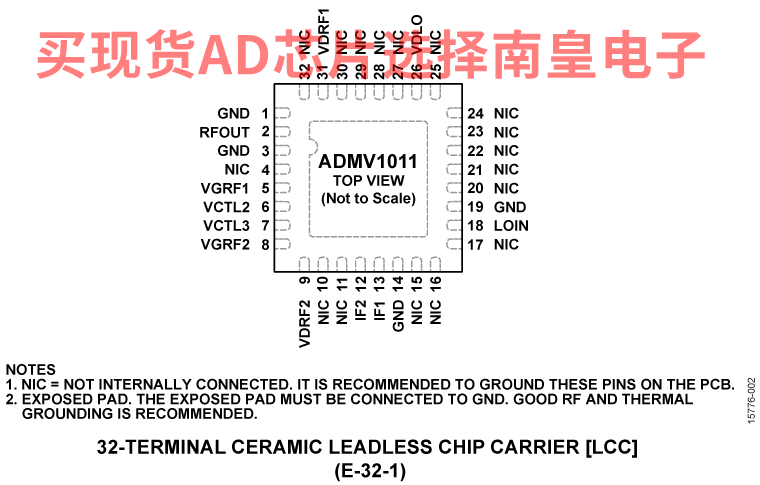

• 32引脚、4.9 mm × 4.9 mm LCC封装

ADMV1011AEZ，封装：32-Lead LCC (4.9mm x 4.9mm)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：45.83（100-499个）；37.49（1000+个）

ADMV1011AEZ-R7，封装：32-Lead LCC (4.9mm x 4.9mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：45.83（100-499个）；37.49（1000+个）

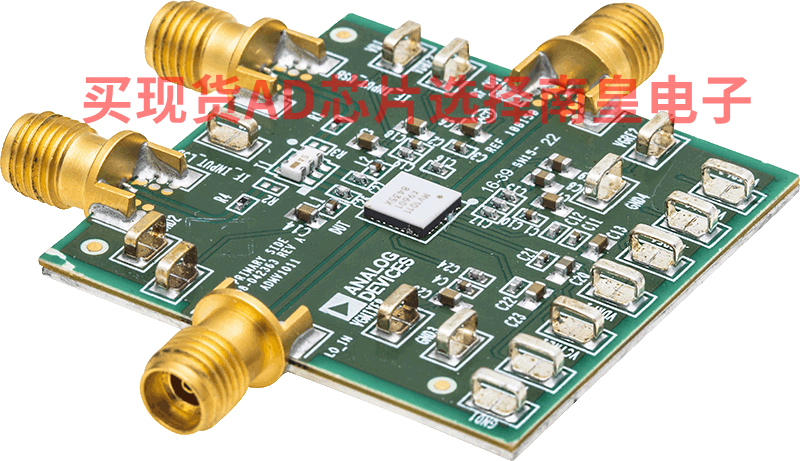

EVAL-ADMV1011：ADMV1011评估板

应用电路板采用RF电路设计技术。信号线路具有50 ?阻抗。封装接地引脚和裸露焊盘直接连接接地层。利用足够数量的通孔来连接上下接地层。评估电路板可向ADI公司申请获得。
