- 制造厂商:AD
- 产品类别:RF混频器
- 技术类目:I/Q下变频器/接收器
- 功能描述:12.6 GHz 至 15.4 GHz、GaAs、MMIC、I/Q 降频器
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
ADMV1010 是一款采用砷化镓 (GaAs) 设计的紧凑式微波单片集成电路 (MMIC) 单边带 (SSB) 降频器,它采用符合 RoHS 指令的封装,专门针对点对点微波无线电设计进行优化,工作频率范围为 12.6 GHz 至 15.4 GHz。

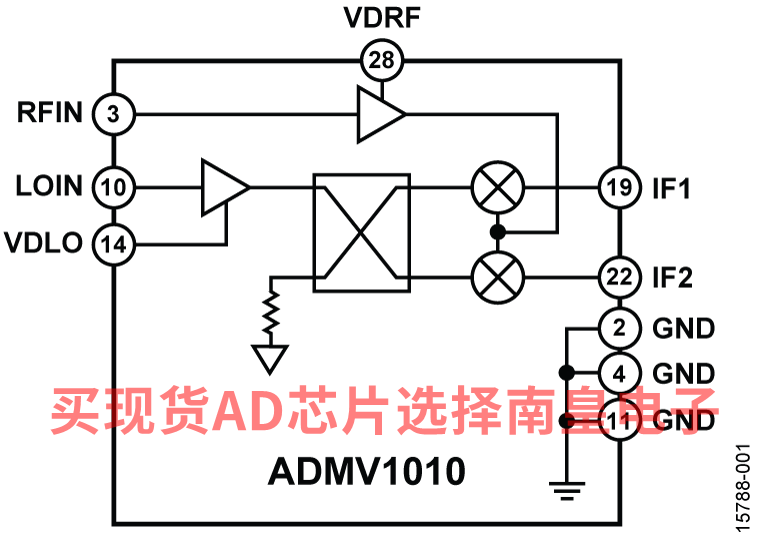

ADMV1010 的转换增益为15 dB,镜频抑制为 25 dB。ADMV1010 使用一个射频 (RF) 低噪声放大器 (LNA),其后是一个同相/正交 (I/Q) 双平衡混频器,由一个驱动放大器驱动本地振荡器 (LO)。提供 IF1 和 IF2 混频器输出,并需要使用外部 90° 混合模式选择所需的边带。I/Q 混频器拓扑结构减少了对不必要的边带进行过滤的需要。ADMV1010 是混合式 SSB 降频器组件的替代方案,但外形小得多,它可以使用表面安装制造组件,从而消除了对引线键合的需要。
ADMV1010 降频器采用热法增强的紧凑式 4.9 mm × 4.9 mm 32 端子 LCC 封装。ADMV1010 的工作温度范围为 −40°C 至 +85°C。
应用
- 点对点微波无线电
- 雷达和电子战系统
- 仪器仪表和自动测试设备
- 卫星通信
- RF 输入频率范围:12.6 GHz 至 15.4 GHz
- IF 输出频率范围:2.7 GHz 至 3.5 GHz
- LO 输入频率范围:9 GHz 至 12.6 GHz
- 电源转换增益:15 dB(典型值)
- 镜频抑制:25 dB(典型值)
- SSB 噪声指数:2 dB(典型值)
- 输入 IP3:1 dBm(典型值)
- 输入 P1dB:−7 dBm(典型值)
- 单端 50 Ω RF 和 LO 输入端口

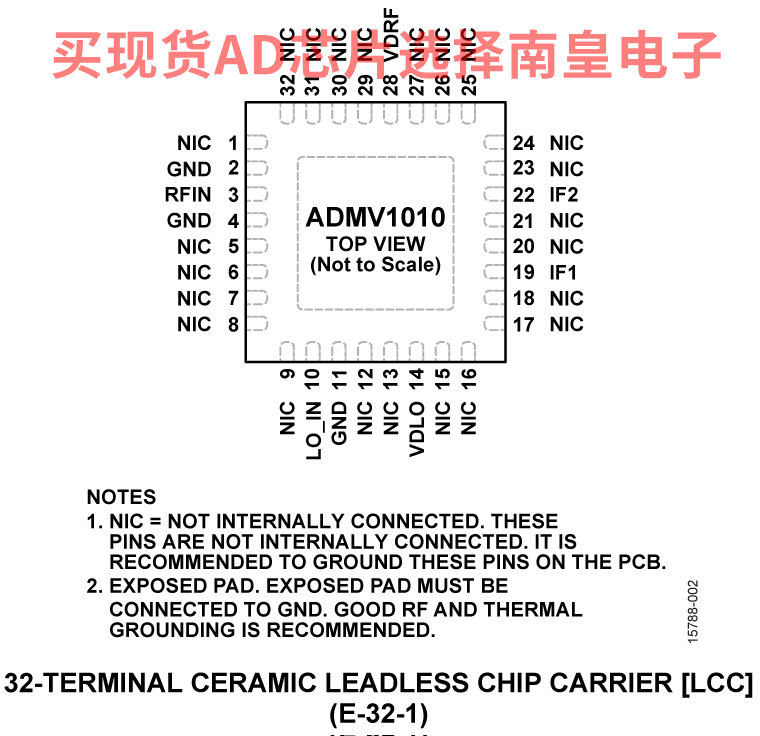

- 带裸焊盘的 4.9 mm × 4.9 mm 32 端子 LCC
ADMV1010AEZ,封装:32-Lead LCC (4.9mm x 4.9mm),包装形式及数量:Cut Tape,500,工作温度:-40 to 85C,AD官网报价:52.2(100-499个);42.28(1000+个)
ADMV1010AEZ-R7,封装:32-Lead LCC (4.9mm x 4.9mm),包装形式及数量:卷带,500,工作温度:-40 to 85C,AD官网报价:52.2(100-499个);42.28(1000+个)

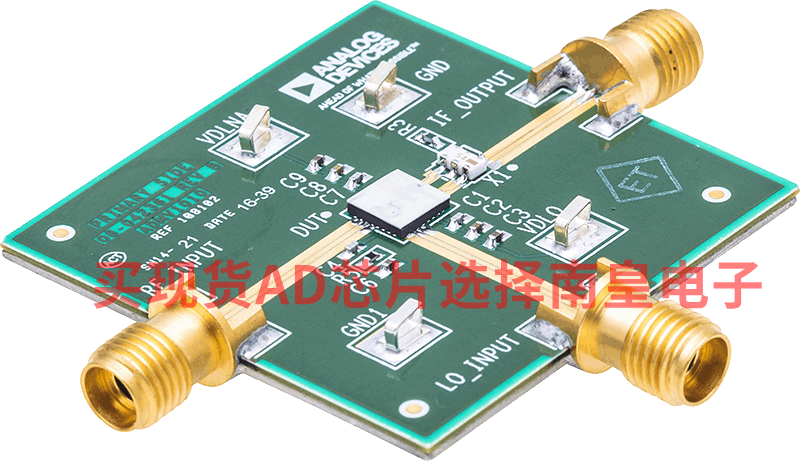

EVAL-ADMV1010:ADMV1010 评估板
应用所用的电路板必须采用RF电路设计技术。信号线必须具有50 Ω阻抗,且封装接地引脚和裸露焊盘必须直接连接到接地层。利用足够数量的通孔来连接上下接地层。评估电路板可向ADI公司申请获得。
