ADMV1009 是一款采用紧凑的砷化镓(GaAs)设计、单芯片微波集成电路(MMIC)、上边带(USB)、差分上变频器，采用符合RoHS标准的封装，针对工作频率范围为12.7 GHz至15.4 GHz的点对点微波无线电设计进行优化。

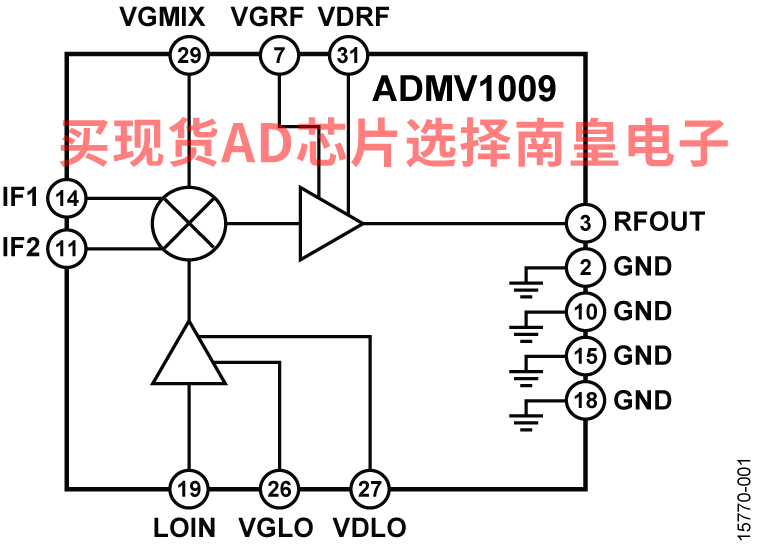

ADMV1009 提供21 dB的转换增益和20 dB的边带抑制性能。ADMV1009采用射频(RF)放大器，前接由驱动放大器驱动本振(LO)的无源、双平衡混频器。还提供IF1和IF2混频器输入，需通过外部180°巴伦差分驱动IF引脚。ADMV1009为混合型单边带(SSB)上变频器的小型替代器件，无需线焊，可以使用表贴制造装配。

ADMV1009上变频器采用紧凑的散热增强型、4.9 mm × 4.9 mm LCC封装。ADMV1009工作温度范围为?40°C至+85°C。

应用

• 点对点微波无线电
• 雷达和电子战系统
• 仪器仪表、自动测试设备

• RF 输出频率范围：12.7 GHz 至 15.4 GHz
• IF 输入频率范围：2.8 GHz 至 4 GHz
• LO 输入频率范围：9 GHz 至 12.6 GHz
• 匹配的 50 ? RF 输出、LO 输入和 IF 输入
• 20 dB 镜频抑制

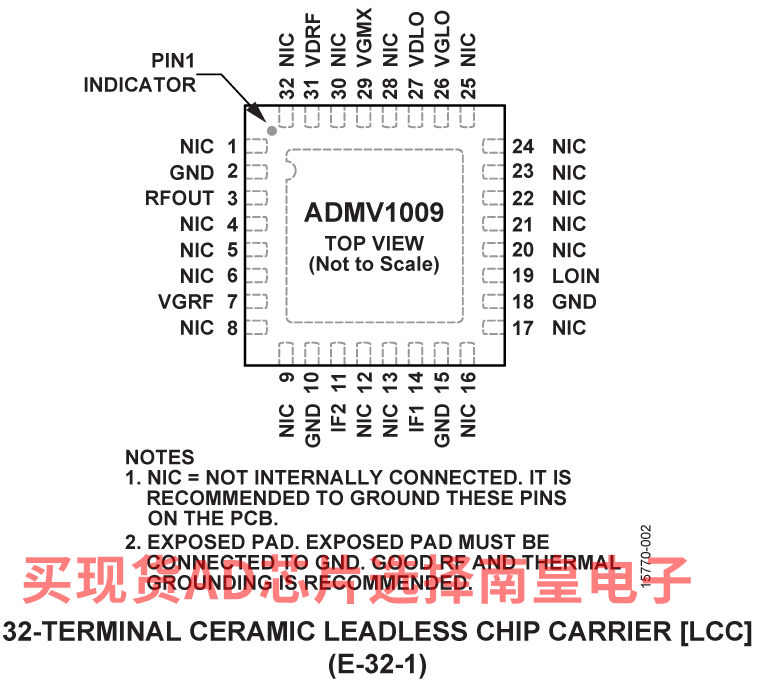

• 32 引脚、4.9 mm × 4.9 mm LCC封装

ADMV1009AEZ，封装：32-Lead LCC (4.9mm x 4.9mm)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：52.2（100-499个）；42.27（1000+个）

ADMV1009AEZ-R7，封装：32-Lead LCC (4.9mm x 4.9mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：52.2（100-499个）；42.27（1000+个）

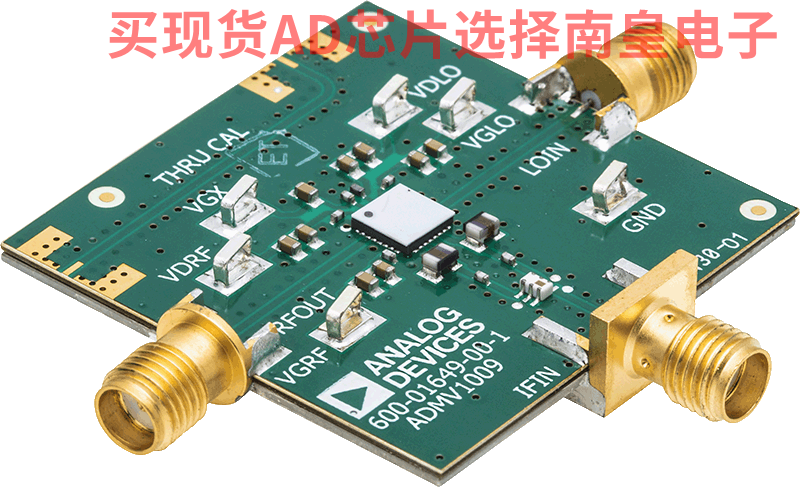

EVAL-ADMV1009：ADMV1009 评估板

应用中使用的电路板必须使用 RF 电路设计技术。信号线必须具有 50 ? 的阻抗，并且封装接地引线和裸焊盘必须直接连接到接地平面。使用足够数量的通孔连接上下接地平面。Analog Devices, Inc. 可按需提供此评估电路板。
