ADM8614的基本参数
  • 制造厂商:AD
  • 产品类别:监控电路
  • 技术类目:单电源监控器
  • 功能描述:具有短期和长期看门狗定时器功能的超低功耗电压监控器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
ADM8614的产品详情:

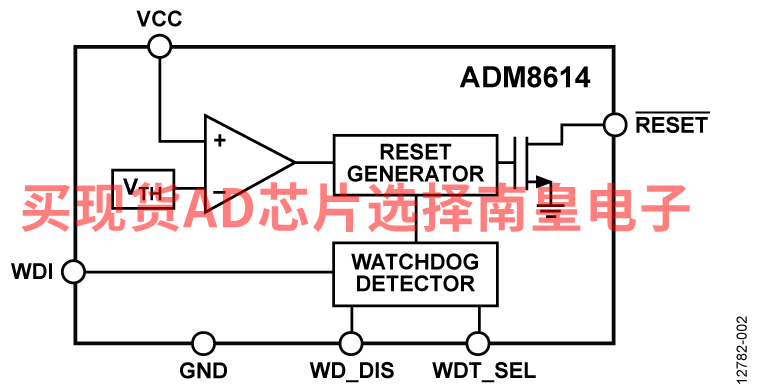

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615均为电源监控电路,用来监控微处理器系统的电源电压和代码执行完整性。除提供上电复位信号之外,若微处理器未能在预设超时周期内发出选通脉冲,片内看门狗定时器还能复位微处理器。复位信号也可以由外部按钮,通过手动复位输入引脚置位。

超低功耗使这些器件适合对电源效率敏感的系统,例如电池供电的便携式设备和电表。

该器件系列的每个产品特性如表9所示。每个器件被细分成多个子模型,区别在于工厂预设电压监控阈值选项。在2 V至4.63 V范围内,ADM8611提供10个选项。在2.32 V至4.63 V范围内,ADM8613和ADM8614均提供5个选项。单独的电源输入使ADM8612和ADM8615能够监控0.5 V至1.9 V范围内20种不同的低电压电平。并非所有的器件选项均可作为标准型号。

ADM8611、ADM8612、ADM8613和ADM8615可通过手动复位输入按需复位。ADM8613、ADM8614和ADM8615上集成的看门狗功能可通过WDI引脚监控微处理器的心跳。ADM8613和ADM8614具有看门狗禁用输入,如果需要,用户可以禁用看门狗功能。ADM8614还具有看门狗超时扩展输入,可将看门狗超时范围从1.6秒扩展至100秒。

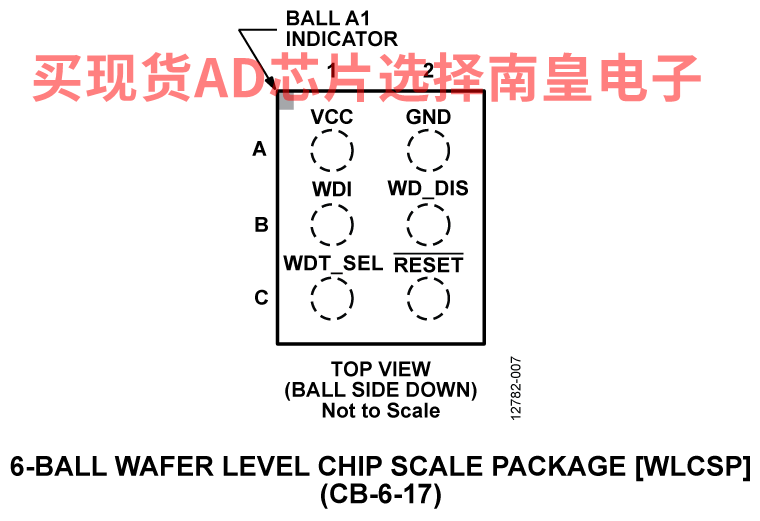

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615采用6引脚、1.46 mm × 0.96 mm WLCSP封装。额定温度范围为−40°C至+85°C。

应用

  • 便携式/电池供电设备
  • 微处理器系统
  • 电能计量
  • 能量采集
ADM8614的优势和特点:
  • 超低功耗,ICC = 92 nA(典型值)
  • 持续监控,无消隐时间
  • 预调电压监控阈值选项
    • ADM8611在2 V至4.63 V范围内提供10种选项
    • ADM8612/ADM8615在0.5 V至1.9 V范围内提供20种选项
    • ADM8613/ADM8614在2.32 V至4.63 V范围内提供5种选项
  • 阈值精度:±1.3%(整个温度范围内)
  • 手动复位输入(ADM8611/ADM8612/ADM8613/ADM8615)
  • 复位超时200 ms(典型值)
  • 低电压输入监控低至0.5 V (ADM8612/ ADM8615)
  • 看门狗定时器(ADM8613/ADM8614/ADM8615)
    • 看门狗功能禁用输入(仅限ADM8613/ADM8614)
    • 看门狗超时扩展输入(仅限ADM8614)
  • 低电平有效、开漏复位输出
  • 电源毛刺抑制
  • 采用1.46 mm x 0.96 mm WLCSP封装
  • 工作温度范围:−40°C至+85°C
ADM8614具体的完整产品型号参数及价格(美元):

ADM8614Y263ACBZ-R7,封装:6-Ball WLCSP (0.96mm x 1.46mm),包装形式及数量:卷带,3000,工作温度:-40 to 85C,AD官网报价:0.65(1000+个)

轻松满足您的AD芯片采购需求
ADM8614的评估套件:

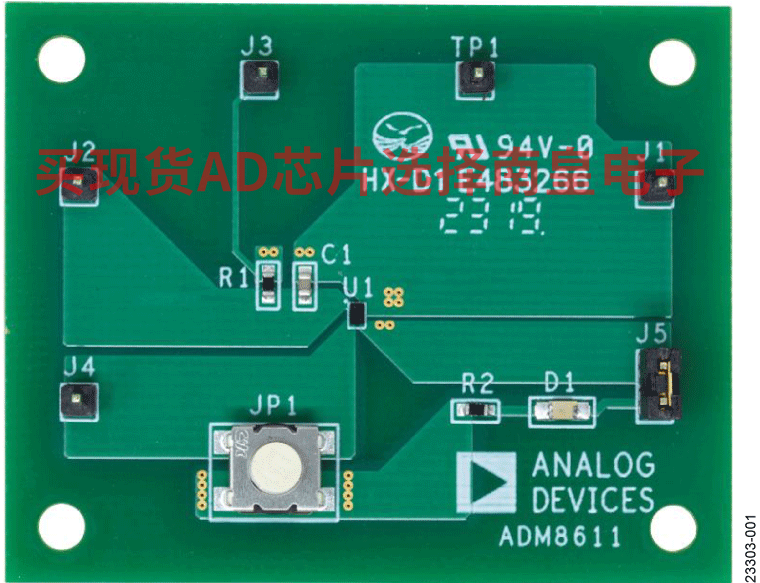

ADM861X-EVALZ:ADM8611/ADM8612/ADM8613/ADM8614/ADM8615 评估板

The ADM8611-EVALZ/ADM8612-EVALZ/ADM8613-EVALZ/ADM8614-EVALZ/ADM8615-EVALZ 板演示了 ADM8611/ADM8612/ADM8613/ADM8614/ADM8615 如用户指南中表 1 所示的功能。这些超低功耗电压监控器监视输入电压电平,并将其与内部基准进行比较。

关于 ADM8611/ADM8612/ADM8613/ADM8614/ADM8615 的具体细节可参阅产品数据手册,注意使用 ADM8611-EVALZ/ ADM8612-EVALZ/ADM8613-EVALZ/ADM8614-EVALZ/ADM8615-EVALZ 时必须同时参阅本用户指南。
