ADM8611/ADM8612/ADM8613/ADM8614/ADM8615均为电源监控电路，用来监控微处理器系统的电源电压和代码执行完整性。除提供上电复位信号之外，若微处理器未能在预设超时周期内发出选通脉冲，片内看门狗定时器还能复位微处理器。复位信号也可以由外部按钮，通过手动复位输入引脚置位。

超低功耗使这些器件适合对电源效率敏感的系统，例如电池供电的便携式设备和电表。

该器件系列的每个产品特性如表9所示。每个器件被细分成多个子模型，区别在于工厂预设电压监控阈值选项。在2 V至4.63 V范围内，ADM8611提供10个选项。在2.32 V至4.63 V范围内，ADM8613和ADM8614均提供5个选项。单独的电源输入使ADM8612和ADM8615能够监控0.5 V至1.9 V范围内20种不同的低电压电平。并非所有的器件选项均可作为标准型号。

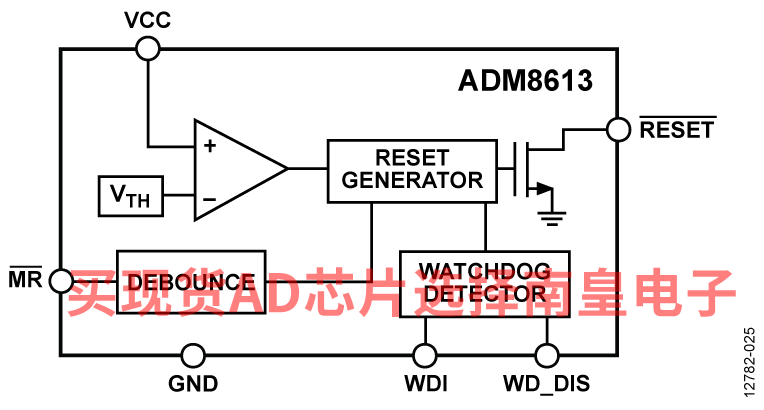

ADM8611、ADM8612、ADM8613和ADM8615可通过手动复位输入按需复位。ADM8613、ADM8614和ADM8615上集成的看门狗功能可通过WDI引脚监控微处理器的心跳。ADM8613和ADM8614具有看门狗禁用输入，如果需要，用户可以禁用看门狗功能。ADM8614还具有看门狗超时扩展输入，可将看门狗超时范围从1.6秒扩展至100秒。

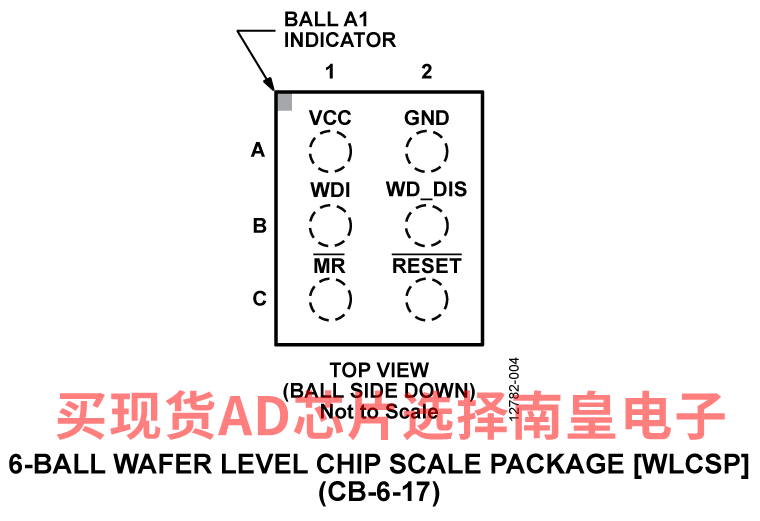

ADM8611/ADM8612/ADM8613/ADM8614/ADM8615采用6引脚、1.46 mm × 0.96 mm WLCSP封装。额定温度范围为−40°C至+85°C。

应用

• 便携式/电池供电设备
• 微处理器系统
• 电能计量
• 能量采集

• 超低功耗，ICC = 92 nA（典型值）
• 持续监控，无消隐时间
• 预调电压监控阈值选项

  • ADM8611在2 V至4.63 V范围内提供10种选项
  • ADM8612/ADM8615在0.5 V至1.9 V范围内提供20种选项
  • ADM8613/ADM8614在2.32 V至4.63 V范围内提供5种选项
• 阈值精度：±1.3%（整个温度范围内）
• 手动复位输入(ADM8611/ADM8612/ADM8613/ADM8615)

• 复位超时200 ms（典型值）
• 低电压输入监控低至0.5 V (ADM8612/ ADM8615)
• 看门狗定时器(ADM8613/ADM8614/ADM8615)
• 看门狗功能禁用输入（仅限ADM8613/ADM8614）
• 看门狗超时扩展输入（仅限ADM8614）
• 低电平有效、开漏复位输出
• 电源毛刺抑制
• 采用1.46 mm x 0.96 mm WLCSP封装
• 工作温度范围：−40°C至+85°C

ADM8613Y232ACBZ-R7，封装：6-Ball WLCSP (0.96mm x 1.46mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.65（1000+个）

ADM8613Z232ACBZ-R7，封装：6-Ball WLCSP (0.96mm x 1.46mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.59（1000+个）

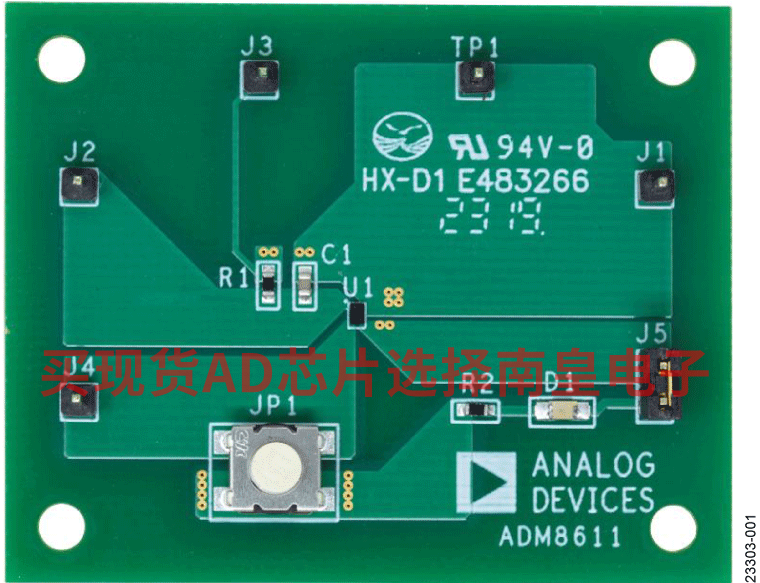

ADM861X-EVALZ：ADM8611/ADM8612/ADM8613/ADM8614/ADM8615 评估板

The ADM8611-EVALZ/ADM8612-EVALZ/ADM8613-EVALZ/ADM8614-EVALZ/ADM8615-EVALZ 板演示了 ADM8611/ADM8612/ADM8613/ADM8614/ADM8615 如用户指南中表 1 所示的功能。这些超低功耗电压监控器监视输入电压电平，并将其与内部基准进行比较。

关于 ADM8611/ADM8612/ADM8613/ADM8614/ADM8615 的具体细节可参阅产品数据手册，注意使用 ADM8611-EVALZ/ ADM8612-EVALZ/ADM8613-EVALZ/ADM8614-EVALZ/ADM8615-EVALZ 时必须同时参阅本用户指南。
