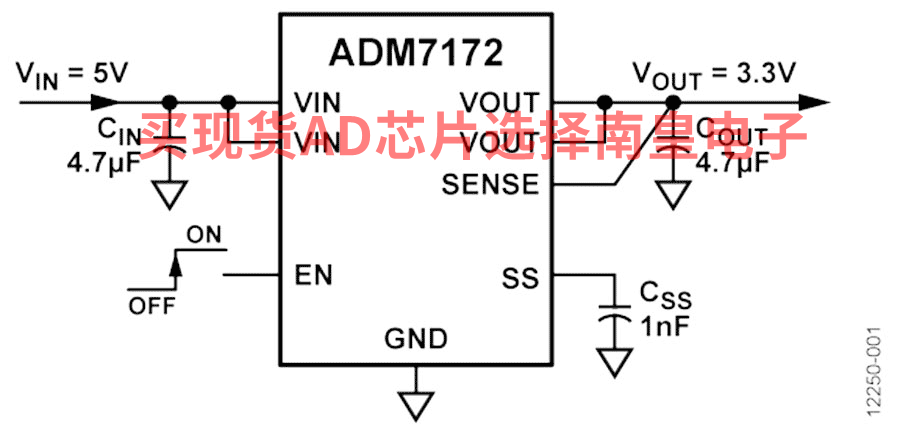

ADM7172 是一款 CMOS 低压差线性稳压器 (LDO)，工作电压范围为 2.3 V 至 6.5 V，可提供高达 2 A 的输出电流。这款高输出电流 LDO 非常适合对采用 6 V 到低至 1.2 V 电源轨工作的高性能模拟和混合信号电路实施稳压。凭借一种先进的专有架构，该器件可提供高电源抑制比和低噪声，仅利用一个 4.7 µF 小陶瓷输出电容器即可实现卓越的电压和负载瞬态响应。对于 1 mA 至 1.5 A 负载阶跃，负载瞬态响应通常为 1.5 μs。

ADM7172 可提供 17 个固定输出电压选项。具有以下输出电压选项的器件有现货供应：1.3 V、1.8 V、2.5 V、3.0 V、3.3 V、4.2 V 和 5.0 V。具有其他电压选项的器件需要专门订购：1.5 V、1.85 V、2.0 V、2.2 V、2.7 V、2.75 V、2.8 V、2.85 V、3.8 V 和 4.6 V。另外，还提供一款可调型版本，该版本可利用一个外部反馈分压器提供介于 1.2 V 至 VIN − VDO 之间的输出电压。

通过软启动引脚调整启动时间，可以控制浪涌电流。使用 1 nF 软启动电容器时的典型启动时间为 1.0 ms。

ADM7172 稳压器输出噪声为 5 μV rms，这与输出电压无关。ADM7172 采用 8 引脚 3 mm × 3 mm LFCSP 封装，因此它不仅是非常紧凑的解决方案，还能为需要高达 2 A 输出电流的应用提供卓越的热性能，其外形扁平且占板面积小巧。

应用

• 针对噪声敏感型应用的稳压：ADC 和 DAC 电路、精准放大器、PLL/VCO 和时钟 IC
• 通信和基础设施
• 医疗和保健
• 工业和仪表

• 下载ADM7172-KGD数据手册还提供已知良好的裸片并完全保证达到数据手册规格性能。
• 输入电压范围：2.3 V至6.5 V
• 最大负载电流：2 A
• 低噪声：5 µV rms，与输出电压无关（100 Hz至100 kHz）
• 快速瞬态响应：1.5 μs（1 mA至1.5 A负载阶跃）
• PSRR：60 dB (100 kHz)
• 低压差：172 mV（2 A负载，VOUT = 3 V）
• 初始精度：-0.5%（最小值），+1%（最大值）

• 在整个线路、负载与温度范围内的精度：±1.5%
• 静态电流：IGND = 0.7 mA（空载）
• 低关断电流：0.25 μA（VIN = 5 V时）
• 利用4.7 µF小型陶瓷输出电容实现稳定工作
• 可调和固定输出电压选项：1.2 V至5.0 V
• 可调输出电压范围：1.2 V至VIN − VDO
• 精密使能
• 可调软启动
• 8引脚3 mm × 3 mm LFCSP封装
• ADIsimPower工具支持

ADM7172-4.2-KGD-WP，封装：CHIPS OR DIE，包装形式及数量：托盘，960，工作温度：-40 to 125C，AD官网报价：44（1000+个）

ADM7172ACPZ-1.3-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.15（1000+个）

ADM7172ACPZ-1.8-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.15（1000+个）

ADM7172ACPZ-2.5-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.15（1000+个）

ADM7172ACPZ-3.0-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.15（1000+个）

ADM7172ACPZ-3.3-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.15（1000+个）

ADM7172ACPZ-4.2-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.15（1000+个）

ADM7172ACPZ-5.0-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.15（1000+个）

ADM7172ACPZ-R2，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：2.35（100-499个）；2.35（1000+个）

ADM7172ACPZ-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.15（1000+个）

EVAL-ADM7170：ADM7170/ADM7171/ADM7172 评估板

ADM7170ACP-EVALZ/ADM717Q1CP-EVALZ/ADM7172ACP-EVALZ评估板分别用于演示ADM7170、ADM7171和ADM7172线性稳压器的功能。

使用单个电压源、电压表、电流表和负载电阻，即可对线路和负载调节、压差以及接地电流进行简单的器件测量。
