ADM7171 是一款 CMOS、低压差 (LDO) 线性稳压器，采用 2.3 V 至 6.5 V 电源工作，可提供高达 1 A 的输出电流。这款高输出电流 LDO 非常适合对依靠 6 V 到低至 1.2 V 电源轨工作的高性能模拟和混合信号电路实施稳压。该器件采用先进的专有架构，提供高电源抑制比和低噪声，仅需一个4.7 μF小陶瓷输出电容器，便可实现卓越的电压和负载瞬态响应。负载瞬态响应通常为1.5 μs (对于 1 mA 至 500 mA 负载阶跃)。

ADM7171 可提供 17 种固定输出电压选项。具有以下输出电压选项的器件有现货供应：1.3 V、1.8 V、2.5 V、3.0 V、3.3 V、4.2 V和5.0 V。具有其他电压选项的器件需要专门订购：1.5 V、1.85 V、2.0 V、2.2 V、2.7 V、2.75 V、2.8 V、2.85 V、3.8 V 和 4.6 V。另外，还提供一款可调型版本，该版本可利用一个外部反馈分压器提供介于 1.2 V 至 VIN − VDO 之间的输出电压。

通过软启动引脚可调节启动时间，从而控制浪涌电流。 采用 1 nF 软启动电容时，典型启动时间为 1.0 ms。

ADM7171 稳压器输出噪声电压 5 μV rms，这与输出电压无关。 ADM7171可提供 8 引脚、3 mm × 3 mm LFCSP 封装，因此它不仅是非常紧凑的解决方案，还能为需要高达 1 A 输出电流的应用提供卓越的热性能，其外形扁平且占板面积小巧。

应用

• 针对噪声敏感型应用的稳压： ADC 和 DAC 电路、精准放大器、PLL/VCO 和时钟 IC
• 通信和基础设施
• 医疗健康
• 工业与仪表

• 输入电压范围：2.3 V 至 6.5 V
• 最大负载电流：1 A
• 低噪声：100 Hz 至 100 kHz 时为 5 μV rms，不依赖于输出电压
• 快速瞬态响应：1 mA 至 500 mA 负载阶越时为 1.5 μs
• 100 kHz 时为 60 dB PSRR
• 低电压差：500 mA 负载时为 42 mV，VOUT = 3 V
• 初始精度：−0.5%（最小值），+1%（最大值）

• 线路、负载和温度的精度：±1.5%
• 空载时静态电流 IGND = 0.7 mA
• 低关断电流：VIN = 5 V 时为 0.25 μA
• 在使用 4.7 μF 小陶瓷型输出电容的情况下稳定工作
• 可调和固定输出电压选项：1.2 V 至 5.0 V
• 从 1.2 V 至 VIN − VDO 的可调整输出
• 精密启用
• 可调软启动

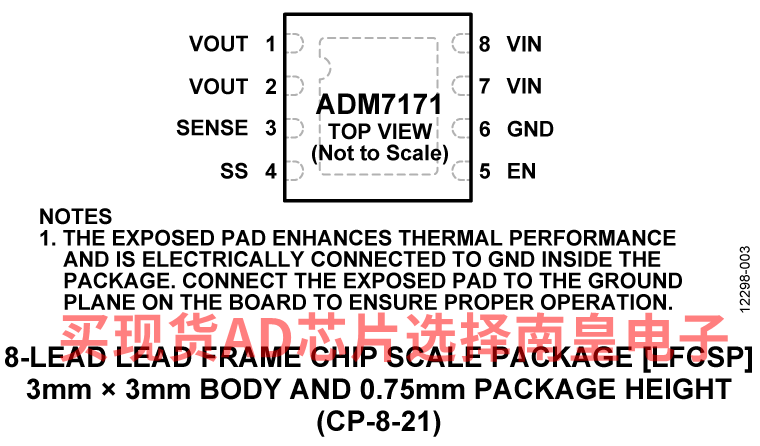

• 8 引脚 3 mm × 3 mm LFCSP 封装
• 受 ADIsimPower 工具支持

ADM7171ACPZ-1.3-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.43（1000+个）

ADM7171ACPZ-1.8-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.43（1000+个）

ADM7171ACPZ-2.5-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.43（1000+个）

ADM7171ACPZ-3.0-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.43（1000+个）

ADM7171ACPZ-3.3-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.43（1000+个）

ADM7171ACPZ-4.2-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.43（1000+个）

ADM7171ACPZ-5.0-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.43（1000+个）

ADM7171ACPZ-R2，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：1.72（100-499个）；1.72（1000+个）

ADM7171ACPZ-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.43（1000+个）

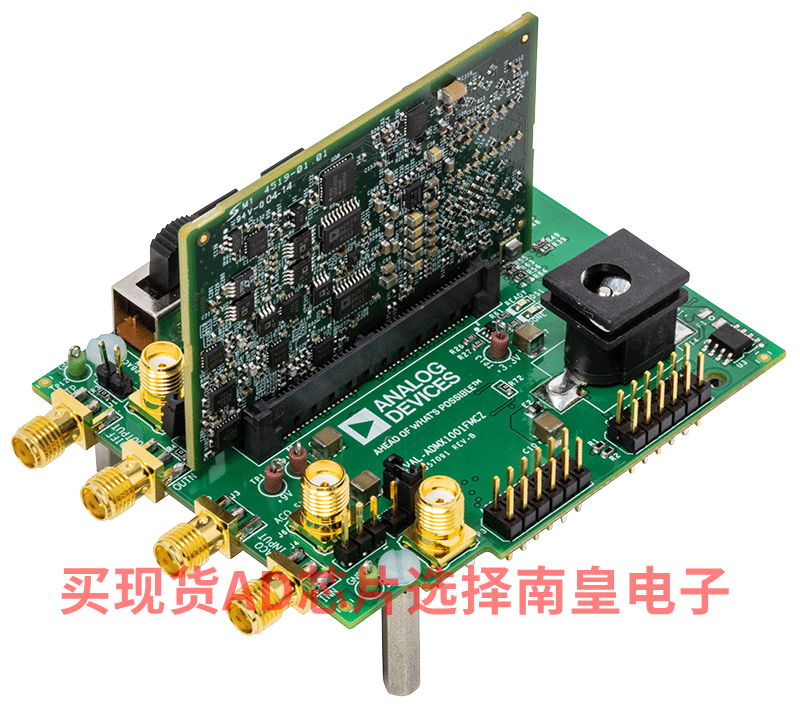

EVAL-ADMX1002：低失真信号发生器测量模块

ADMX1002是一款低失真正弦波和高分辨率任意波形发生器。此高性能模块展示了专有数字预失真算法，该算法将信号失真降低至可通过高性能数模转换器(DAC)和放大器实现的水平。其差分输出可设置为测试高性能模数转换器(ADC)、音频编解码器和其他音频IC和系统通常所需的共模电平。ADMX1002具有易于使用的SPI接口和小尺寸，可轻松嵌入到测试系统，或用于工作台进行测量和特性表征。

应用

高端音频测试 模数转换器特性表征和测试 传感器测试 频率响应和网络分析 ATE
