ADM7170（6.5 V、500 mA、超低噪声、高 PSRR、快速瞬态响应 CMOS LDO）-AD代理

ADM7170的基本参数

制造厂商：AD
产品类别：LDO 线性稳压器
技术类目：正线性稳压器(LDO)
功能描述：6.5 V、500 mA、超低噪声、高 PSRR、快速瞬态响应 CMOS LDO
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADM7170的产品详情：

ADM7170是一款CMOS低压差线性稳压器(LDO)，工作电压范围为2.3 V至6.5 V，并提供高达500 mA的输出电流。这款高输出电流LDO适用于调节6 V至1.2 V供电的高性能模拟和混合信号电路。该器件采用先进的专有架构，提供高电源抑制、低噪声特性，仅需一个4.7 μF小型陶瓷型输出电容，便可实现出色的线路与负载瞬态响应性能。对于1 mA至500 mA负载阶跃，负载瞬态响应通常为1.5 μs。

ADM7170有17个固定输出电压选项可供选择。现有库存提供下列电压版本：1.3 V、1.8 V、2.5 V、3.0 V、3.3 V、4.2 V和5.0 V。根据特殊要求，还可提供下列电压版本：1.5 V、1.85 V、2.0 V、2.2 V、2.7 V、2.75 V、2.8 V、2.85 V、3.8 V和4.6 V。另外，还提供可调型号，可通过外部反馈分压器将输出电压范围调节为1.2 V 至 VIN − VDO 之间。

通过软启动引脚调整启动时间，可以控制浪涌电流。使用1 nF软启动电容时的典型启动时间约为1.0 ms。

ADM7170稳压器输出噪声电压为5 μV rms，并且不受输出电压影响。ADM7170采用8引脚3 mm × 3 mm LFCSP封装，因此它不但是非常紧凑的解决方案，而且能够以小巧纤薄的尺寸为需要高达500 mA输出电流的应用场合提供卓越的热性能。

应用

适应噪声敏感应用：ADC和DAC电路、精密放大器、PLL/VCO和时钟IC
通信和基础设施
医疗健康
工业和仪器仪表

ADM7170的优势和特点：

输入电压范围：2.3 V 至 6.5 V
最大负载电流：500 mA
低噪声：100 Hz 至 100 kHz 时为 5 μV rms，不依赖于输出电压
快速瞬态响应：1 mA 至 500 mA 负载阶越时为 1.5 μs
100 kHz 时为 60 dB PSRR
低电压差：500 mA 负载时为 42 mV，VOUT = 3 V
初始精度：±0.75%
线路、负载和温度的精度：±1.25%
空载时静态电流 IGND = 0.7 mA

低关断电流：VIN = 5 V 时为 0.25 μA
在使用 4.7 μF 小陶瓷型输出电容的情况下稳定工作
可调和固定输出电压选项：1.2 V 至 5.0 V
从 1.2 V 至 VIN − VDO 的可调整输出
精密启用
可调软启动
8 引脚 3 mm × 3 mm LFCSP 封装
受 ADIsimPower 工具支持

ADM7170具体的完整产品型号参数及价格（美元）：

ADM7170ACPZ-1.3-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.06（1000+个）

ADM7170ACPZ-1.8-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.06（1000+个）

ADM7170ACPZ-2.5-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.06（1000+个）

ADM7170ACPZ-3.0-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.06（1000+个）

ADM7170ACPZ-3.3-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.06（1000+个）

ADM7170ACPZ-4.2-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.06（1000+个）

ADM7170ACPZ-5.0-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.06（1000+个）

ADM7170ACPZ-R2，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：1.17（100-499个）；1.17（1000+个）

ADM7170ACPZ-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.06（1000+个）

ADM7170的评估套件：

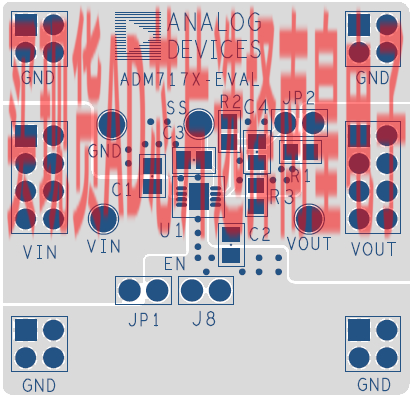

EVAL-ADM7170：ADM7170/ADM7171/ADM7172 评估板

ADM7170ACP-EVALZ/ADM717Q1CP-EVALZ/ADM7172ACP-EVALZ评估板分别用于演示ADM7170、ADM7171和ADM7172线性稳压器的功能。

使用单个电压源、电压表、电流表和负载电阻，即可对线路和负载调节、压差以及接地电流进行简单的器件测量。

ADM7170的电路图解：

ADM7170的评估套件：
