ADM7160是一款超低噪声、低压差线性稳压器，采用2.2 V至5.5 V电源供电，最大输出电流为200 mA。在200 mA负载下压差仅为150 mV，不仅可提高效率，而且能使器件在很宽的输入电压范围内工作。

ADM7160采用新颖的电路拓扑结构，实现了超低噪声性能，而无需旁路电容，适合对噪声敏感的模拟和RF应用。ADM7160在提供超低噪声性能的同时，并不影响其PSRR或线路与负载瞬态响应性能。

限流和热过载保护电路可以防止器件在不利条件下受损。ADM7160的EN输入引脚还内置一个下拉电阻。

ADM7160经过专门设计，利用1 μF、±30%小型陶瓷输入和输出电容便可稳定工作，适合高性能、空间受限应用的要求。

ADM7160采用紧凑型5引脚TSOT和6引脚LFCSP两种封装，提供16个固定输出电压选项（范围从1.1 V到3.3 V）。LFCSP不仅提供一种超紧凑的解决方案，而且散热性能出色，在小尺寸薄型电路板空间中满足高达200 mA输出电流的应用需求。

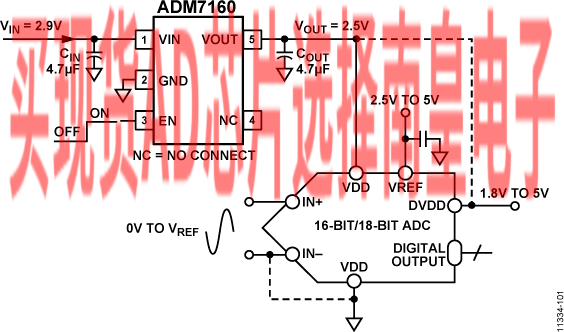

应用

• ADC/DAC电源
• RF、VCO、PLL电源
• 后置DC-DC调节

• PSRR性能：54 dB (100 kHz）
• 独立于VLOUT的超低噪声
  3 μV rms（0.1 Hz至10 Hz）
  9.5 μV rms（0.1 Hz至100 kHz）
  9 µV rms（10Hz至100KHz）
  17 µV rms（10Hz至1MHz）
• 低压差：
  150 mV（200 mA负载）
• 最大输出电流：200 mA

• 输入电压范围：2.2 V至5.5 V
• 低静态电流、低关断电流
• 初始精度：±1%
• 在整个线路、负载与温度范围内的精度：−2.5%/+1.5%

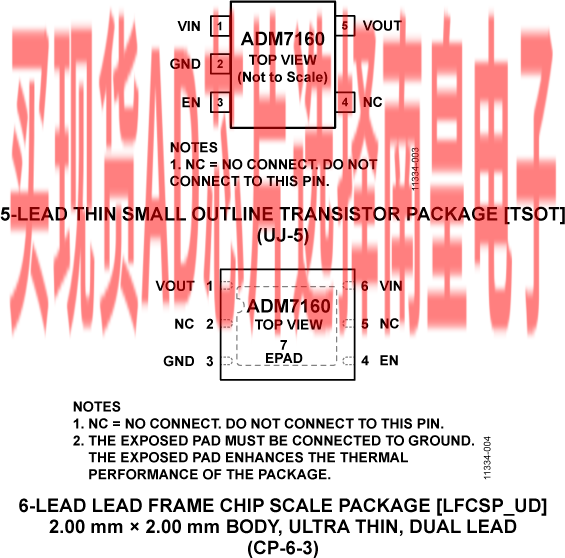

• 5引脚TSOT封装和
  6引脚LFCSP封装

ADM7160ACPZN1.8-R2，封装：6-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：0.65（100-499个）；0.65（1000+个）

ADM7160ACPZN1.8-R7，封装：6-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.57（100-499个）；0.48（1000+个）

ADM7160ACPZN2.5-R2，封装：6-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：0.65（100-499个）；0.65（1000+个）

ADM7160ACPZN2.5-R7，封装：6-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.57（100-499个）；0.48（1000+个）

ADM7160ACPZN3.3-R2，封装：6-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：0.65（100-499个）；0.65（1000+个）

ADM7160ACPZN3.3-R7，封装：6-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.57（100-499个）；0.48（1000+个）

ADM7160AUJZ-1.8-R2，封装：5-Lead TSOT，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：0.65（100-499个）；0.65（1000+个）

ADM7160AUJZ-1.8-R7，封装：5-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.62（100-499个）；0.53（1000+个）

ADM7160AUJZ-2.5-R2，封装：5-Lead TSOT，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：0.65（100-499个）；0.65（1000+个）

ADM7160AUJZ-2.5-R7，封装：5-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.62（100-499个）；0.53（1000+个）

ADM7160AUJZ-3.3-R2，封装：5-Lead TSOT，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：0.65（100-499个）；0.65（1000+个）

ADM7160AUJZ-3.3-R7，封装：5-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.62（100-499个）；0.53（1000+个）

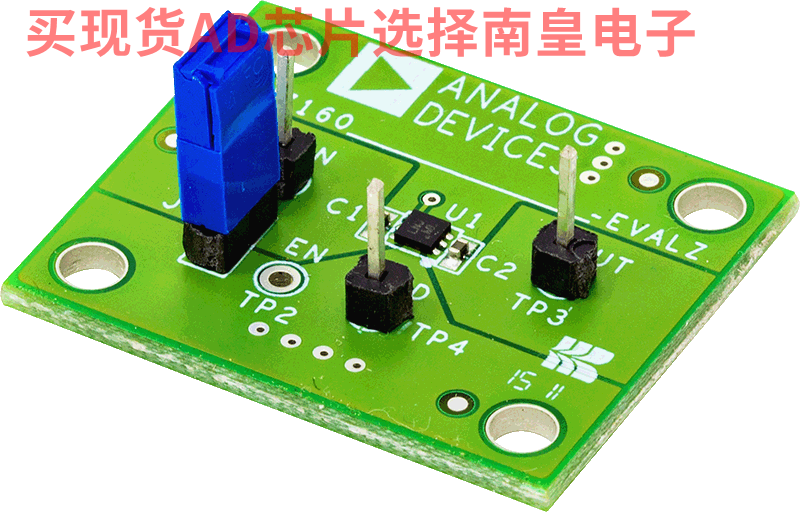

EVAL-ADM7160：ADM7160 Evaluation Board

The ADM7160 evaluation boards demonstrate the operation and functionality of the ADM7160 ultralow noise, 200 mA, linear regulator.

Simple device measurements such as line and load regulation, dropout voltage, and ground current can be demonstrated with only a single voltage supply, load resistors, and a voltmeter or an ammeter.

Complete specifications for the ADM7160 ultralow noise, 200 mA, linear regulator are available in the ADM7160 data sheet available from Analog Devices, Inc., and should be consulted in conjunction with this user guide when using the evaluation boards.
