ADM7154是一款线性稳压器，采用2.3 V至5.5 V电源供电，最大负载电流为600 mA。该器件采用先进的专有架构，提供高电源抑制和超低噪声特性，仅需一个10 μF陶瓷型输出电容，便可实现出色的线路与负载瞬态响应性能。

ADM7154提供16路标准输出电压。现有库存提供下列电压选项：1.2 V、1.8 V、2.5 V、2.8 V、3.0 V和3.3 V。根据特殊要求，还可提供下列电压选项：1.3 V、1.5 V、1.6 V、2.0 V、2.2 V、2.6 V、2.7 V、2.9 V、3.1 V和3.2 V。

ADM7154稳压器的典型输出噪声为0.9 μV rms（100 Hz至100 kHz，固定输出电压），10 kHz至1 MHz的噪声频谱密度为1.5 nV/√Hz。

ADM7154提供8引脚、3 mm × 3 mm LFCSP封装和8引脚SOIC封装，不仅非常紧凑，而且还具有出色的散热性能，适合要求最大600 mA负载电流的薄型、小尺寸应用。

应用

• 适应噪声敏感应用：PLL、VCO和集成VCO的PLL
• 通信和基础设施
• 回程链路和微波链路

• 输入电压范围：2.3 V至5.5 V
• 最大负载电流：600 mA
• 低噪声
  • 100 Hz到100 kHz总积分噪声：0.9 µV rms
  • 10 Hz到100 kHz总积分噪声：1.6 µV rms
• 噪声频谱密度：1.5 nV/√Hz（10 kHz到1 MHz）
• PSRR：90 dB（200 Hz至200 kHz）；58 dB (1 MHz)，VOUT = 3.3 V，VIN = 3.8 V
• 电压差：120 mV（典型值，VOUT = 3.3 V，IOUT = 600 mA）
• 初始精度：±0.5%
• 在整个线路、负载与温度范围内的精度：−2.0%（最小值），
• +1.5%（最大值，−40°C至+85°C）
• 静态电流：IGND = 4 mA（空载）
• 低关断电流：0.2 μA
• 使用10 µF陶瓷型输出电容保持稳定
• 可调和固定输出电压选项：1.2 V、1.8 V、2.5 V、2.8 V、3.0 V、3.3 V（提供1.2 V至3.3 V范围内的16种标准电压）

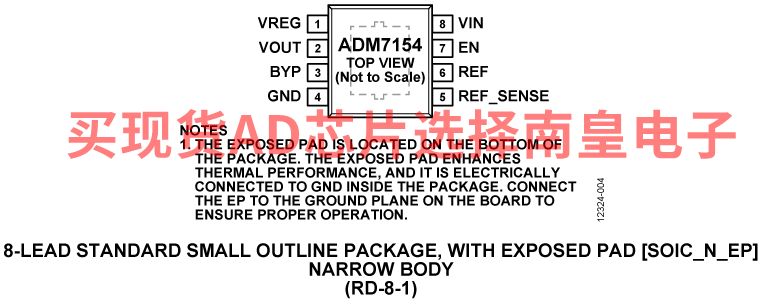

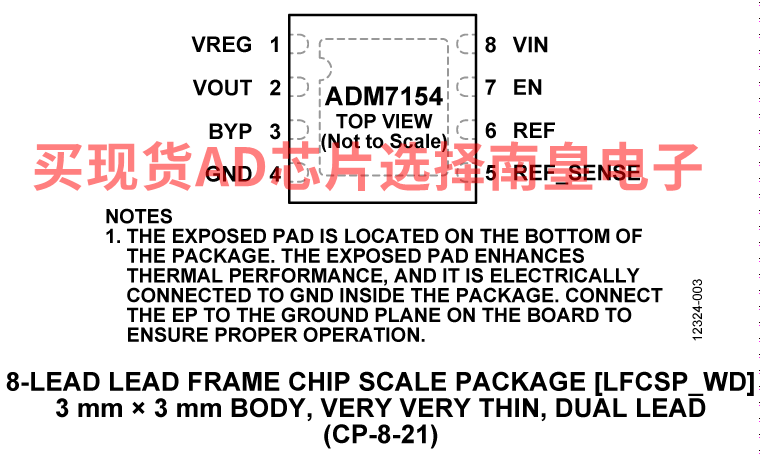

• 8引脚LFCSP和8引脚SOIC封装
• 精密使能
• ADIsimPower工具支持

ADM7154ACPZ-1.2-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.57（1000+个）

ADM7154ACPZ-1.8-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.57（1000+个）

ADM7154ACPZ-2.5-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.57（1000+个）

ADM7154ACPZ-2.8-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.57（1000+个）

ADM7154ACPZ-3.0-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.57（1000+个）

ADM7154ACPZ-3.3-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.57（1000+个）

ADM7154ARDZ-1.2-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.74（1000+个）

ADM7154ARDZ-1.8-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.74（1000+个）

ADM7154ARDZ-2.5-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.74（1000+个）

ADM7154ARDZ-2.8-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.74（1000+个）

ADM7154ARDZ-3.0-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.74（1000+个）

ADM7154ARDZ-3.3-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.74（1000+个）

EVAL-ADM7154：ADM7154 评估板

ADM7154CP-3.3EVALZ、ADM7154CP-1.8EVALZ和ADM7155CP-02-EVALZ评估板分别用于演示ADM7154和ADM7155线性稳压器的功能。

使用单个电压源、电压表、电流表和负载电阻，即可对线路和负载调节、压差以及接地电流进行简单的器件测量。

更多有关线性稳压器的详情，请参考 ADM7154 和ADM7155数据手册。

评估套件内容
ADM7154CP-3.3EVALZ、ADM7154CP-1.8EVALZ或ADM7155CP-02-EVALZ评估板
其他设备要求
直流电源 用于测量电压和电流的万用表 电子负载或阻性负载
