ADM7150的基本参数

制造厂商：AD
产品类别：LDO 线性稳压器
技术类目：正线性稳压器(LDO)
功能描述：800 mA、超低噪声/高 PSRR LDO
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADM7150的产品详情：

ADM7150是一款低压差线性稳压器，采用4.5 V至16 V电源供电，最大输出电流为800 mA。这些器件采用先进的专有架构，提供高电源抑制、低噪声特性，利用一个10 µF陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。

ADM7150提供1.8 V、2.8 V、3.0 V、3.3 V和5.0 V固定输出。 16路固定输出电压的范围为1.5 V至5.0 V，可按需提供。

ADM7150稳压器的典型输出噪声为1.0 μVrms（100Hz至100KHz，固定输出电压），10 KHz以上时的噪声频谱密度小于1.7nV/√Hz。 ADM7150提供8引脚、3 mm × 3 mm LFCSP封装和8引脚SOIC封装，不仅紧凑，而且还具有出色的散热性能，适合要求最大800 mA输出电流的薄型、小尺寸应用。

ADM7150是一款固定Vout器件。欲了解ADM7150的可调Vout版本，请查看 ADM7151。

应用

高频PLL/VCO/集成VCO的PLL
适应噪声敏感应用
通信和基础设施
回程和微波链路

,ADM7150是一款低压差线性稳压器，采用4.5 V至16 V电源供电，最大输出电流为800 mA。这些器件采用先进的专有架构，提供高电源抑制、低噪声特性，利用一个10 µF陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。

ADM7150提供1.8 V、2.8 V、3.0 V、3.3 V和5.0 V固定输出。 16路固定输出电压的范围为1.5 V至5.0 V，可按需提供。

ADM7150稳压器的典型输出噪声为1.0 μVrms（100Hz至100KHz，固定输出电压），10 KHz以上时的噪声频谱密度小于1.7nV/√Hz。 ADM7150提供8引脚、3 mm × 3 mm LFCSP封装和8引脚SOIC封装

ADM7150的优势和特点：

输入电压范围：4.5 V至16 V
最大输出电流：800 mA
低噪声：
总积分噪声：1.0 μVRMS（100 Hz至100 KHz）；
1.6 μVRMS（10 Hz至100 KHz）
10 KHz以上时的噪声频谱密度：<1.7nV√Hz
1 KHz至100 KHz的PSRR：>90 dB；1 MHz时的PSRR：>60dB (VOUT = 5V)
压差： 600 mV（VOUT = 5 V/800 mA负载）

初始精度： ±1%
在整个线路、负载与温度范围内的精度： ±2%
静态电流：IGND = 4.3 mA（空载）
低关断电流： 0.1 μA
使用10 μF陶瓷输出电容保持稳定
固定输出电压选项： 1.8 V、2.8 V、3.0 V、3.3 V和5.0 V
（1.5 V至5.0 V范围内提供16种输出）
8引脚LFCSP封装和SOIC封装

ADM7150具体的完整产品型号参数及价格（美元）：

ADM7150ACPZ-1.8-R2，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：4.58（100-499个）；4.58（1000+个）

ADM7150ACPZ-1.8-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：3.64（1000+个）

ADM7150ACPZ-3.3-R2，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：4.58（100-499个）；4.58（1000+个）

ADM7150ACPZ-3.3-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4（1000+个）

ADM7150ACPZ-4.5-R2，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：4.16（100-499个）；4.16（1000+个）

ADM7150ACPZ-4.5-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4（1000+个）

ADM7150ACPZ-4.8-R2，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：4.58（100-499个）；4.58（1000+个）

ADM7150ACPZ-4.8-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4（1000+个）

ADM7150ACPZ-5.0-R2，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：4.58（100-499个）；4.58（1000+个）

ADM7150ACPZ-5.0-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4（1000+个）

ADM7150ARDZ-1.8，封装：8-Lead SOIC w/ EP，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：4.58（100-499个）；4（1000+个）

ADM7150ARDZ-2.8，封装：8-Lead SOIC w/ EP，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：4.58（100-499个）；4（1000+个）

ADM7150ARDZ-3.0，封装：8-Lead SOIC w/ EP，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：4.58（100-499个）；4（1000+个）

ADM7150ARDZ-3.0-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.58（100-499个）；4（1000+个）

ADM7150ARDZ-3.3，封装：8-Lead SOIC w/ EP，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：4.58（100-499个）；4（1000+个）

ADM7150ARDZ-3.3-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.58（100-499个）；4（1000+个）

ADM7150ARDZ-5.0，封装：8-Lead SOIC w/ EP，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：4.58（100-499个）；4（1000+个）

ADM7150ARDZ-5.0-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.58（100-499个）；4（1000+个）

ADM7150的评估套件：

EVAL-ADM7150：ADM7150和ADM7151评估板

ADM7150CP-EVALZ和ADM7151CP-04-EVALZ评估板分别用于演示ADM7150和ADM7151线性稳压器的功能。

使用单个电压源、电压表、电流表和负载电阻，即可对线路和负载调节、压差以及接地电流进行简单的器件测量。

更多有关线性稳压器的详情，请参考 ADM7150 和 ADM7151 数据手册。

注意：ADM7151为可调器件，需使用两个电阻才能设置输出电压

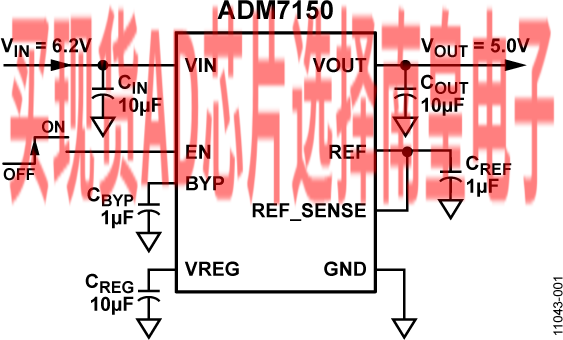

ADM7150的电路图解：
