ADM705/ADM706/ADM707/ADM708微处理器监控电路均适合监控5 V电源/电池和微处理器活动。

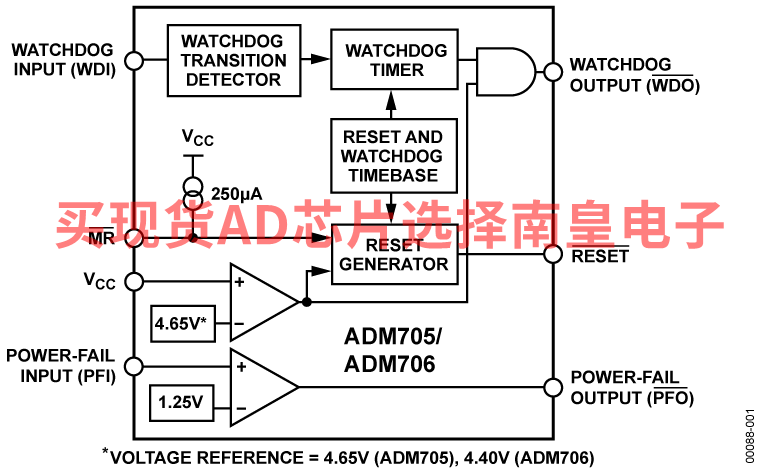

ADM705/ADM706提供电源监控电路，该电路可在上电、关断和掉电情况下产生复位输出。 即使VCC低至1 V，复位输出仍然可以工作。还提供独立的看门狗监控电路。 如果看门狗输入在1.60秒内未触发，该电路会被激活。 。

此外还集成一个1.25 V阈值检测器，用于发出电源故障警告、检测低电池电量或监控附加电源。 另外还提供低电平有效、去抖手动复位输入(MR)。

除了复位阈值监控电平分别为4.65 V和4.40 V以外，ADM705和ADM706两者完全相同。

ADM707和ADM708的功能与ADM705和ADM706类似，唯一不同之处是不提供看门狗定时器功能。 相反，它们具有高电平有效复位输出(RESET)和低电平有效复位输出(RESET)。 除了复位阈值监控电平分别为4.65 V和4.40 V以外，ADM707和ADM708两者完全相同。

这些器件均提供8引脚窄体PDIP和8引脚SOIC两种封装。

应用

• 微处理器系统
• 计算机
• 控制器
• 智能仪器
• 关键微处理器电源监控

数据手册, Rev. B, 2/07

• 精密电源电压监控器
  2.63 V (ADM706P, ADM706R, ADM708R)
  2.93 V (ADM706S, ADM708S)
  3.08 V (ADM706T, ADM708T)
• 静态电流：100 μA
• 复位脉冲宽度：200 ms
• 去抖手动复位输入(MR)

• 独立看门狗定时器超时，1.6秒(ADM706x)
• 复位输出
  高电平有效(ADM706P)
  低电平有效(ADM706R/ADM706S/ADM706T)
  同时具有高电平有效和低电平有效(ADM708R/ADM708S/ADM708T)
• 电压监控器，监控有无电源故障或低电池电量报警
• 保证RESET 有效（VCC = 1 V ）
• 出众的MAX706P/R/S/T、MAX708R/S/T升级产品

ADM706ANZ，封装：8-Lead PDIP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706ARZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706ARZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706PARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706PARZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706RANZ，封装：8-Lead PDIP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706RARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706RARZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706RARZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706SARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706SARZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706TARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：2.14（100-499个）；1.7（1000+个）

ADM706TARZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.14（100-499个）；1.7（1000+个）

ADM706ANZ，封装：8-Lead PDIP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706ARZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706ARZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706PARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706PARZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706RANZ，封装：8-Lead PDIP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706RARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706RARZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706RARZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706SARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706SARZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.46（100-499个）；1.96（1000+个）

ADM706TARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：2.14（100-499个）；1.7（1000+个）

ADM706TARZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.14（100-499个）；1.7（1000+个）
