- 制造厂商：AD
- 产品类别：监控电路
- 技术类目：单电源监控器
- 功能描述：低成本微处理器监控电路
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
ADM705/ADM706/ADM707/ADM708微处理器监控电路均适合监控5 V电源/电池，也可用于监控微处理器活动。

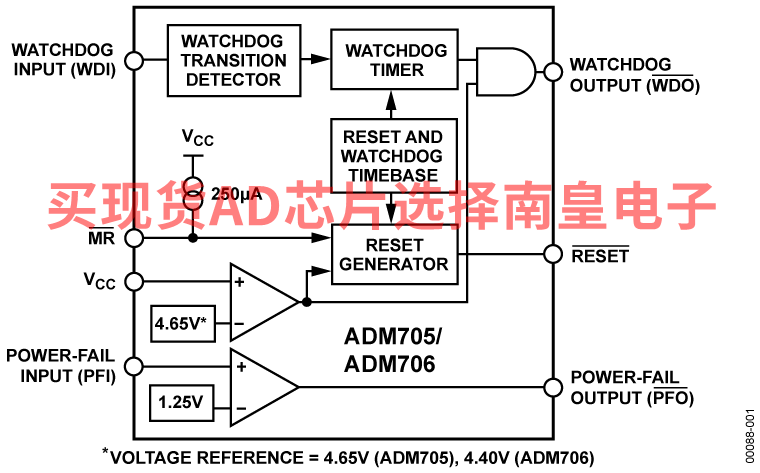

ADM705/ADM706提供电源监控电路，该电路可在上电、关断和掉电情况下产生复位输出。即使VCC低至1 V，复位输出仍然可以工作。还提供独立的看门狗监控电路。如果看门狗输入在1.60秒内未触发，该电路会被激活。
此外还集成一个1.25 V阈值检测器，用于发出电源故障警告、检测低电池电量或监控附加电源。另外还提供低电平有效、去抖手动复位输入(MR)。
除了复位阈值监控电平分别为4.65 V和4.40 V以外，ADM705和ADM706两者完全相同。
ADM707和ADM708的功能与ADM705和ADM706类似，不同之处是不提供看门狗定时器功能。相反，它们具有高电平有效复位输出(RESET)和低电平有效复位输出(RESET)。除了复位阈值监控电平分别为4.65 V和4.40 V以外，ADM707和ADM708两者完全相同。

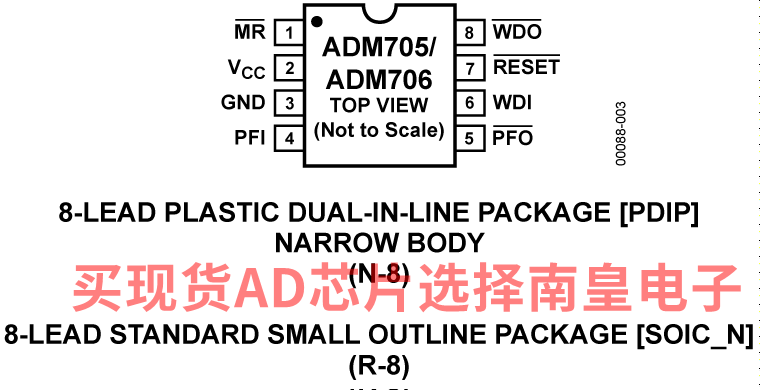

所有器件均提供8引脚窄体PDIP和8引脚SOIC两种封装。
应用- 微处理器系统
- 计算机
- 控制器
- 智能仪器
- 汽车系统
- 关键微处理器电源监控
数据手册, Rev. F, 2/07
- 保证 RESET 有效（VCC = 1 V ）
- 静态电流：190 μA
- 精密电源电压监控器
4.65 V (ADM705/ADM707)
4.40 V (ADM706/ADM708) - 复位脉冲宽度：200 ms
- 去抖TTL/CMOS手动复位输入(MR)
- 独立的看门狗定时器(ADM705/ADM706)
- 超时：1.6秒(ADM705/ADM706)
- 高电平有效复位输出(ADM707/ADM708)
- 电压监控器，监控有无电源故障或低电池电量报警
- MAX705至MAX708的出色升级器件
ADM705ANZ，封装：8-Lead PDIP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：1.47（100-499个）；1.17（1000+个）
ADM705ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：1.59（100-499个）；1.17（1000+个）
ADM705ARZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.59（100-499个）；1.17（1000+个）
ADM705ARZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.59（100-499个）；1.17（1000+个）
ADM705ANZ，封装：8-Lead PDIP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：1.47（100-499个）；1.17（1000+个）
ADM705ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：1.59（100-499个）；1.17（1000+个）
ADM705ARZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.59（100-499个）；1.17（1000+个）
ADM705ARZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.59（100-499个）；1.17（1000+个）
