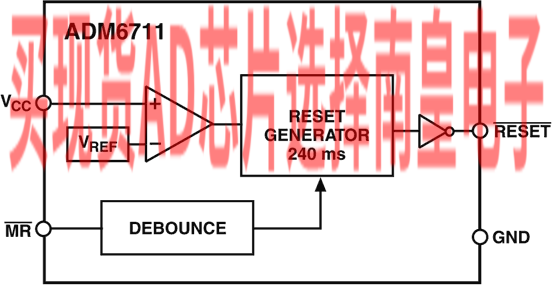

ADM6711/ADM6713均为复位发生器电路 ， 适合微处理器系统使用 。 在上电和关断期间，以及电源电压降至预设阈值以下时，上述电路器件会提供一个复位信号。此外，两款器件均有一个去抖手动复位输入，因此利用一个外部开关或逻辑信号也能发出复位信号。

ADM6711/ADM6713提供6种不同的复位阈值选项，可在2.32 V至4.63 V范围内选择，适合监控2.5 V、3 V、3.3 V和5 V电源。当VCC升至阈值以上时，就会发生至少140 ms的复位超时。从而让电源电压有时间在微处理器启动之前达到稳定状态。

ADM6711具有一个推挽输出，因此无需额外的外部元件。ADM6713的开漏输出需要一个外部上拉电阻；必要时，该电阻可以连至高于VCC的电压。

这些器件具有精密基准电压源，高度可靠，不受VCC上的快速、负向瞬变影响。ADM6711/ADM6713采用低功耗、节省空间的4引脚SC70封装，非常适合低功耗便携式应用。

应用

微处理器系统

计算机

控制器

智能仪器

汽车系统

数据手册, Rev. A, 12/06

• 可以在整个温度范围内工作
• 低功耗(12 μA)
• 复位超时周期：140 ms（最小值）
• 输出级
  推挽RESET 输出(ADM6711)
  开漏 RESET 输出(ADM6713)

• 精密监控2.5 V、3 V、3.3 V、5 V电源电压
• 手动复位输入
• 复位置位低至1 V VCC
• 电源干扰抑制
• 4引脚SC70封装

ADM6711LAKSZ-REEL7，封装：4-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.32（1000+个）

ADM6711MAKSZ-REEL7，封装：4-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.32（1000+个）

ADM6711RAKSZ-REEL，封装：4-Lead SC70，包装形式及数量：卷带，10000，工作温度：-40 to 125C，AD官网报价：0.32（1000+个）

ADM6711RAKSZ-REEL7，封装：4-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.32（1000+个）

ADM6711SAKSZ-REEL，封装：SC-70，包装形式及数量：卷带，10000，工作温度：，AD官网报价：0.32（1000+个）

ADM6711SAKSZ-REEL7，封装：4-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.32（1000+个）

ADM6711TAKSZ-REEL7，封装：4-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.32（1000+个）

ADM6711ZAKSZ-REEL7，封装：4-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.32（1000+个）

ADM6711LAKSZ-REEL7，封装：4-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.32（1000+个）

ADM6711MAKSZ-REEL7，封装：4-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.32（1000+个）

ADM6711RAKSZ-REEL，封装：4-Lead SC70，包装形式及数量：卷带，10000，工作温度：-40 to 125C，AD官网报价：0.32（1000+个）

ADM6711RAKSZ-REEL7，封装：4-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.32（1000+个）

ADM6711SAKSZ-REEL，封装：SC-70，包装形式及数量：卷带，10000，工作温度：，AD官网报价：0.32（1000+个）

ADM6711SAKSZ-REEL7，封装：4-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.32（1000+个）

ADM6711TAKSZ-REEL7，封装：4-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.32（1000+个）

ADM6711ZAKSZ-REEL7，封装：4-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.32（1000+个）
