ADM4850-ADM4857均为差分线路收发器，适用于多点总线传输线路的高速全双工和半双工数据通信。这些器件针对平衡数据传输而设计，符合EIA标准RS-485和RS-422。ADM4850-ADM4853均为半双工收发器，驱动器和接收器共用差分线路，但各自具有独立的使能输入。ADM4854-ADM4857均为全双工收发器，驱动器输出和接收器输入各具有专用差分线路。



这些器件具有1/8单位负载接收器输入阻抗，允许一条总线最多连接256个收发器。由于任一时间仅使能一个驱动器，因此禁用或关断驱动器的输出处于三态，避免总线过载。

接收器输入具有真故障安全特性，当输入开路或短路时，可确保输出保持逻辑高电平。这样，通信开始之前及结束时，可保证接收器输出处于已知状态。

为了减小端接不当总线的反射所引起的电磁辐射(EMI)和数据误差，驱动器输出压摆率受限。热关断电路可防止总线竞争或输出短路导致功耗过大。

这些器件的额定温度范围为商用和工业温度范围，提供8引脚SOIC和LFCSP封装。

• 符合EIA RS-485/RS-422标准
• 压摆率降低以实现低电磁辐射(EMI)
• 真故障安全接收器输入
• 关断模式电源电流：2 µA（最大值）
• 一条总线上最多连接256个收发器

• 禁用或关断时输出处于高阻抗状态
• 总线共模范围：-7V至+12V
• 热关断和短路保护
• 与MAX308x引脚兼容
• 额定温度范围：–40°C至+85°C

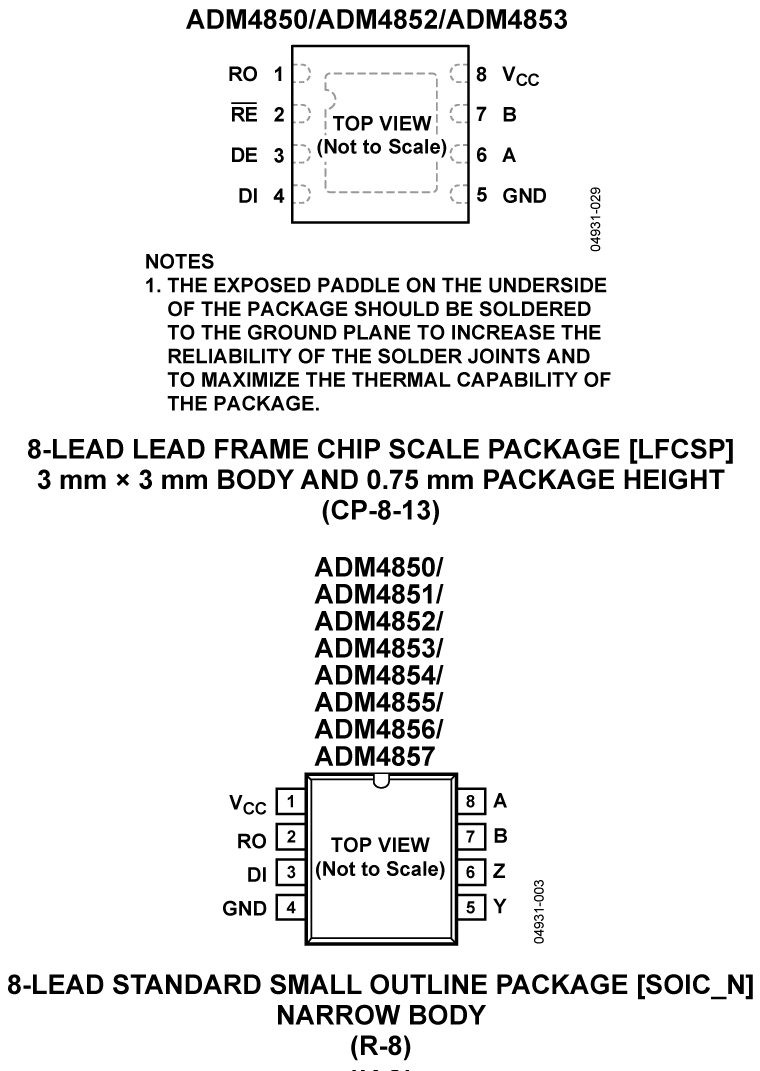

• 提供8引脚SOIC和LFCSP封装

ADM4852ACP-REEL7，封装：8-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：，AD官网报价：

ADM4852ACPZ-REEL7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：0.84（1000+个）

ADM4852AR，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：，AD官网报价：

ADM4852AR-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：，AD官网报价：

ADM4852ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：1.09（100-499个）；0.94（1000+个）

ADM4852ARZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.09（100-499个）；0.94（1000+个）

EVAL-RS485HDEBZ：标准RS-485半双工评估板EVAL-RS485HDEBZ

EVAL-RS485HDEBZ支持轻松而快速地评估采用标准8引脚SOIC封装的半双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B（半双工总线）可连接至一个总线螺丝端子板。一或两个端接电阻可以通过跳线设置连接至A和B，用于评估半双工RS-485驱动器和接收器。针对总线上的上拉和下拉（偏置电阻）提供封装。

用于板上评估的器件需另外订购。
