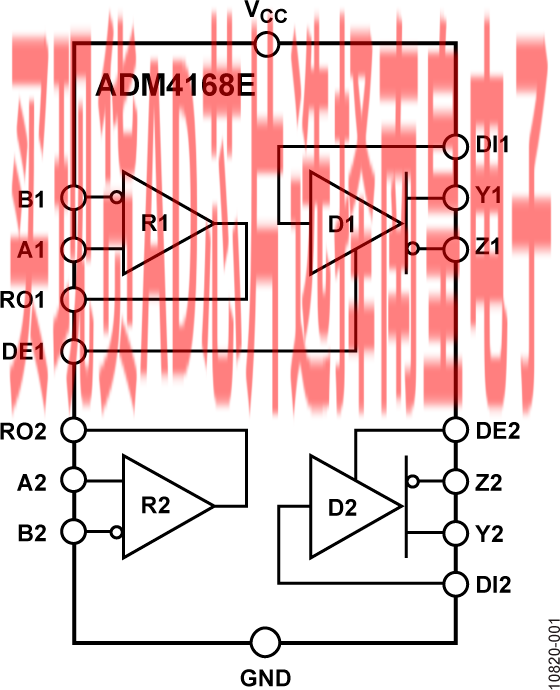

ADM4168E具有双通道RS-422收发器，适用于点到点和多分支传输线路的高速通信。该器件针对平衡传输线路而设计，符合TIA/EIA-422-B标准。

差分驱动器输出和接收器输入具有静电放电电路，可提供±15 kV HBM和±8 kV IEC 61000-4-2（接触和空气放电）等级的保护。

ADM4168E采用5 V单电源供电。短路保护电路可防止总线竞争或输出短路导致功耗过大。短路保护电路可将故障条件下的最大输出电流限制为150 mA。

如果输入未连接（浮地），ADM4168E接收器具有的故障安全特性将使输出保持逻辑高电平状态。

ADM4168E的额定温度范围为商用和工业温度范围，提供16引脚TSSOP封装。

应用
?RS-422接口
?高数据速率电机控制
?单端至差分信号转换
?点对点和多分支传输系统

• 总线输入/输出引脚为双通道RS-422收发器提供ESD保护
  • ±15 kV HBM
  • 接触放电：±8 kV IEC 61000-4-2
  • 空气放电：±8 kV IEC 61000-4-2
• 符合TIA/EIA-422-B和ITU-T推荐标准V.11
• 开路故障保护

• 适用于5 V电源应用
• 低电源电流：9 mA（最大值）
• 低驱动器输出偏斜
• 接收器线路输入电阻：30 k?（典型值）
• 接收器共模范围：−7 V至+7 V
• 上电和关断无毛刺

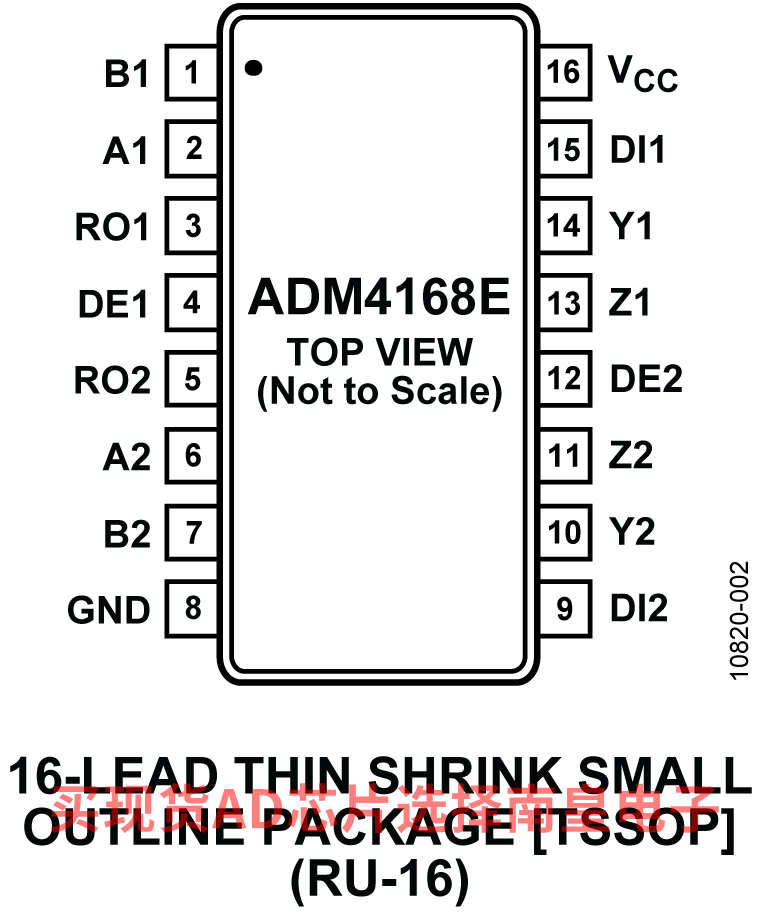

• 16引脚TSSOP封装
• 工作温度范围：−40°C至+85°C

ADM4168EBRUZ，封装：16-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：1.13（100-499个）；0.96（1000+个）

ADM4168EBRUZ-RL7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.13（100-499个）；0.96（1000+个）

EVAL-ADM4168E：ADM4168E 评估板

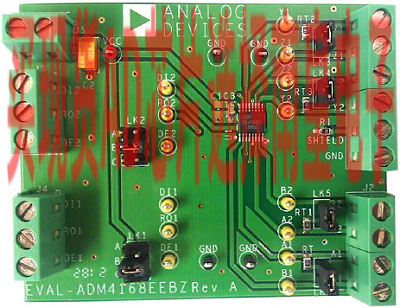

EVAL-ADM4168EEBZ支持轻松而快速地评估ADM4168E RS-422双通道收发器。所有输入和输出功能都可以通过该评估板执行，无需任何外部元件。螺丝端子板可以方便地连接总线或逻辑信号和电源。通过跳线连接，可轻松配置评估板。

ADM4168E是板上的主要器件，针对平衡传输线路而设计，符合TIA/EIA-422-B标准。差分驱动器输出和接收器输入具有静电放电电路，可提供±15 kV保护。ADM4168E采用5 V单电源供电。
