ADM3490E（3.3 V、±15 kV ESD保护、RS-485/RS-422收发器（全双工、12Mbps））-AD代理

ADM3490E的基本参数

制造厂商：AD
产品类别：RS-232-RS-422-RS-485
技术类目：接口RS-485和RS-422
功能描述：3.3 V、±15 kV ESD保护、RS-485/RS-422收发器（全双工、12Mbps）
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADM3490E的产品详情：

ADM3483E/ADM3486E/ADM3488E/ADM3490E/ADM3491E均为3.3 V低功耗数据收发器，提供±15 kV ESD保护，适用于多点总线传输线路的全双工和半双工通信。这些器件针对平衡数据传输而设计，符合TIA/EIA标准RS-485和RS-422。ADM3486E是半双工收发器，驱动器和接收器共用差分线路，但各自具有独立的使能输入。ADM3488E/ADM3490E/ADM3491E均为全双工收发器，驱动器输出和接收器输入各具有专用差分线路。ADM3491E的驱动器和接收器同样具有使能输入。

; 这些器件具有12 kΩ接收器输入阻抗，允许一条总线最多连接32个收发器。由于任一时间仅使能一个驱动器，因此禁用或关断驱动器的输出处于三态，避免总线过载。为了减小端接不当总线的反射所引起的电磁辐射(EMI)和数据误差，ADM3486E的驱动器输出压摆率受限。接收器具有故障安全特性，当输入浮地时，可确保输出保持逻辑高状态。热关断电路可防止总线竞争或输出短路导致功耗过大。这些器件的额定温度范围为商用和工业温度范围，提供8引脚和14引脚(ADM3491E)窄体SOIC封装。

ADM3490E的优势和特点：

符合TIA/EIA RS-485/RS-422标准
RS-485输入/输出引脚提供±15 kV ESD保护
数据速率：12 Mbps (ADM3490E/ADM3491E)
全双工
总线上32个节点

禁用或关断时输出处于高阻抗状态
共模输入范围：−7 V至+12 V
热关断和短路保护
工业标准75176引脚排列
8引脚SOIC封装

ADM3490E具体的完整产品型号参数及价格（美元）：

ADM3490EARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：1.79（100-499个）；1.62（1000+个）

ADM3490EARZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.62（1000+个）

ADM3490E的评估套件：

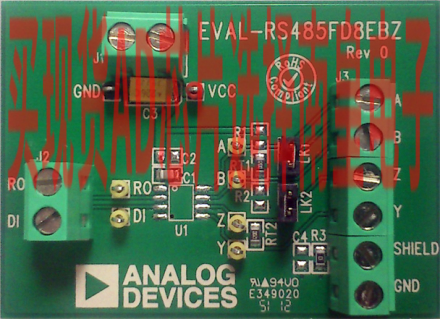

EVAL-RS485FD8EBZ：标准RS-485全双工（8引脚SOIC封装）评估板EVAL-RS485FD8EBZ

EVAL-RS485FD8EBZ支持轻松而快速地评估采用标准8引脚SOIC封装的全双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)和接收器输出(RO)。总线信号A、B、Y和Z（全双工总线）可连接至一个总线螺丝端子板。A、B之间以及Y、Z之间连接端接电阻。端接电阻可在半双工配置下连接（A至Y、B至Z），以便对RS-485驱动器进行评估。针对接收器输入端的上拉和下拉（偏置电阻）提供封装，以便评估采用该配置的RS-485接收器。

用于板上评估的器件需另外订购。

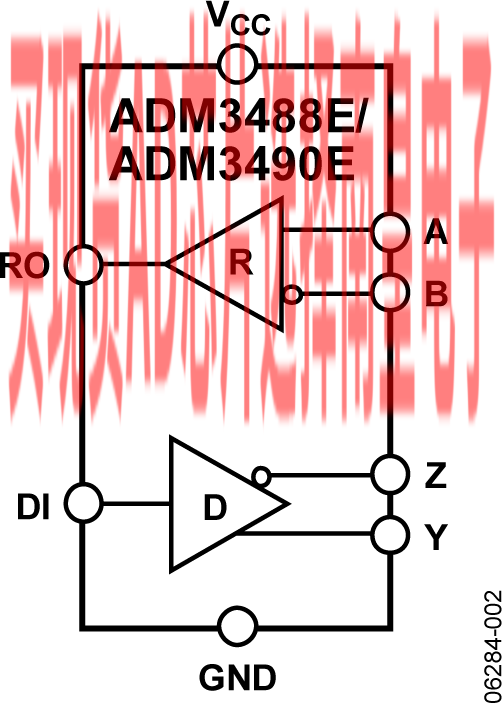

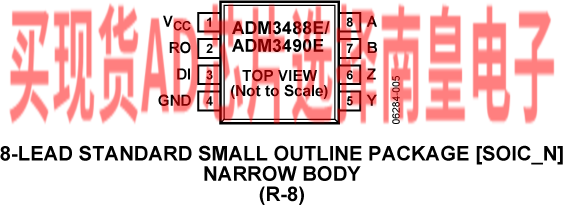

ADM3490E的电路图解：
