ADM3486E的基本参数

制造厂商：AD
产品类别：RS-232-RS-422-RS-485
技术类目：接口RS-485和RS-422
功能描述：3.3 V、±15 kV ESD保护、RS-485/RS-422 收发器 (半双工、2.5 Mbps、DE/RE)
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADM3486E的产品详情：

ADM3483E/ADM3486E/ADM3488E/ADM3490E/ADM3491E均为3.3 V低功耗数据收发器，提供±15 kV ESD保护，适用于多点总线传输线路的全双工和半双工通信。这些器件针对平衡数据传输而设计，符合TIA/EIA标准RS-485和RS-422。ADM3483E/ADM3486E均为半双工收发器，驱动器和接收器共用差分线路，但各自具有独立的使能输入。

ADM3488E/ADM3490E/ADM3491E均为全双工收发器，驱动器输出和接收器输入各具有专用差分线路。ADM3491E的驱动器和接收器同样具有使能输入。这些器件具有12 kΩ接收器输入阻抗，允许一条总线最多连接32个收发器。由于任一时间仅使能一个驱动器，因此禁用或关断驱动器的输出处于三态，避免总线过载。为了减小端接不当总线的反射所引起的电磁辐射(EMI)和数据误差，ADM3483E/ADM3486E/ADM3488E的驱动器输出压摆率受限。接收器具有故障安全特性，当输入浮地时，可确保输出保持逻辑高状态。

热关断电路可防止总线竞争或输出短路导致功耗过大。这些器件的额定温度范围为商用和工业温度范围，提供8引脚和14引脚(ADM3491E)窄体SOIC封装。

ADM3486E的优势和特点：

符合TIA/EIA RS-485/RS-422标准
RS-485输入/输出引脚提供±15 kV ESD保护
数据速率：2.5 Mbps (ADM3486E)
半双工选项
接收器开路、故障安全设计
低功耗的关断模式电源电流

总线上32个节点
禁用或关断时输出处于高阻抗状态
共模输入范围：−7 V至+12 V
热关断和短路保护
工业标准75176引脚排列
8引脚SOIC封装

ADM3486E具体的完整产品型号参数及价格（美元）：

ADM3486EARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：1.79（100-499个）；1.63（1000+个）

ADM3486EARZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.63（1000+个）

ADM3486E的评估套件：

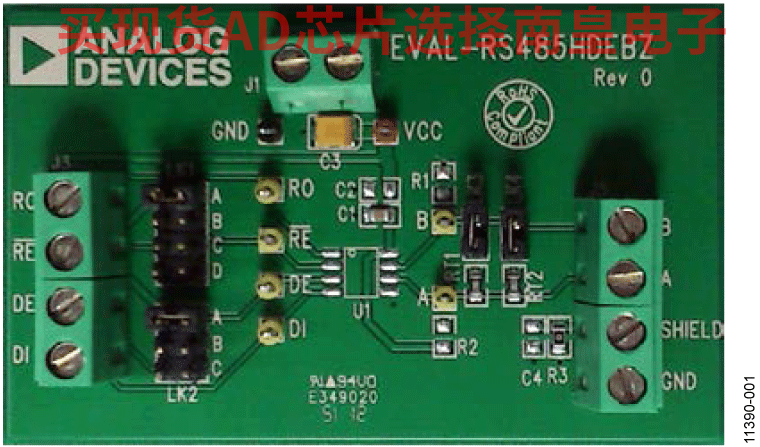

EVAL-RS485HDEBZ：标准RS-485半双工评估板EVAL-RS485HDEBZ

EVAL-RS485HDEBZ支持轻松而快速地评估采用标准8引脚SOIC封装的半双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B（半双工总线）可连接至一个总线螺丝端子板。一或两个端接电阻可以通过跳线设置连接至A和B，用于评估半双工RS-485驱动器和接收器。针对总线上的上拉和下拉（偏置电阻）提供封装。

用于板上评估的器件需另外订购。

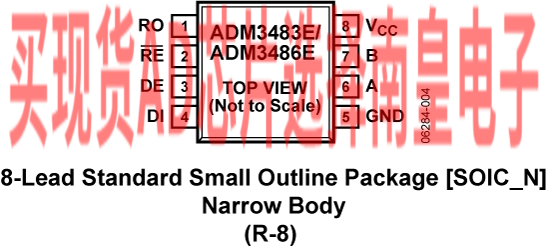

ADM3486E的电路图解：

ADM3486E的评估套件：
