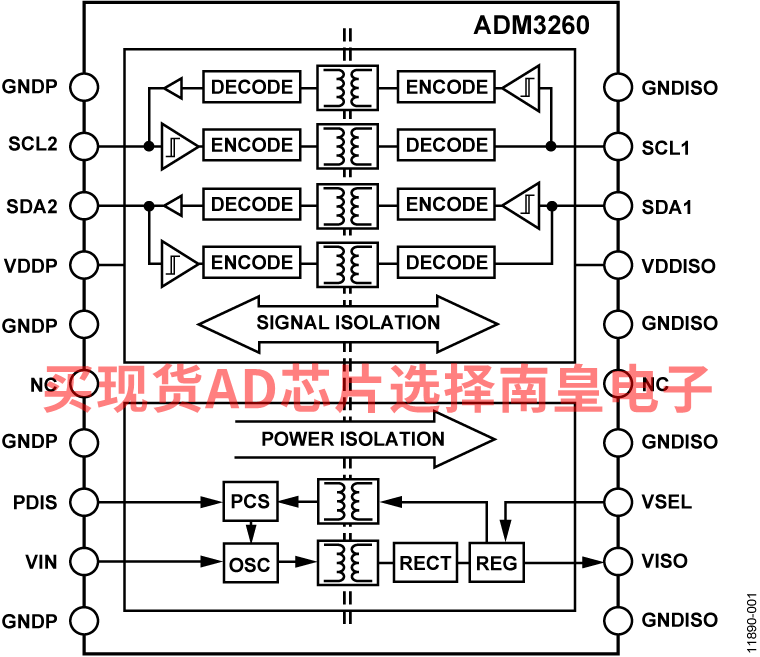

ADM3260基于iCoupler和isoPower芯片级变压器技术，是一款支持热插拔的数字和电源隔离器，集成两路无闩锁、双向通信通道，提供完整的隔离式 I2C接口和集成式隔离DC-DC转换器，支持最高150 mW隔离式电源转换。

iCoupler是一种芯片级变压器技术，其功能、性能、尺寸和功耗均优于光耦器件。拥有双向I2C通道则无需将I2C信号分成单独的发送信号与接收信号，供独立光耦合器使用。

该片上隔离式 DC-DC转换器基于ADI公司的isoPower技术，可提供 3.15 V 至 5.25 V 隔离调节电压，最大输出功率 150 mW。

借助ADM3260，iCoupler 和 isoPower 通道以及 I2C 收发器可以与半导体电路集成，在小型封装中实现完全隔离的 I2C 接口和电源转换器。ADM3260 提供 20 引脚 SSOP 封装，并具有 -40 ℃ 至 +105 ℃ 的工作温度范围。

isoPower利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。如需电路板布局建议，请参考应用笔记AN-0971。

应用

• I2C、SMBus或PMBus接口隔离
• 多级I2C接口
• 中央交换
• 电信与数据通信设备
• -48 V分布式电源系统
• -48 V电源模块
• 网络

• isoPower的隔离式DC/DC转换器
  • 3.15 V或5.25 V调节输出
  • 输出功率：最高150 mW
  • 高共模瞬变抗扰度： >25 kV/<
• iCoupler的I2C数字隔离器
  • 双向I2C通信
  • 3.0 V至5.5 V电源/逻辑电平
  • 开漏接口
  • 适合热插拔应用
  • 30 mA吸电流能力
  • 1000 kHz工作频率
• 20引脚SSOP封装，爬电距离为5.3 mm
• 工作温度最高可达： 105℃
• 欲了解更多特性，请参考数据手册

ADM3260ARSZ，封装：20-Lead SSOP，包装形式及数量：管装，66，工作温度：-40 to 105C，AD官网报价：4.39（100-499个）；3.29（1000+个）

ADM3260ARSZ-RL7，封装：20-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：3.29（1000+个）

EVAL-ADM3260：ADM3260 评估板

该用户指南提供有关EVAL-ADM3260EBZ评估板的信息。 该评估板提供所有必需的支持电路，让用户可以评估集成DC/DC转换器的热插拔双通道I2C隔离器ADM3260。

ADM3260数据手册提供了更多信息，在使用EVAL-ADM3260EBZ评估板时应加以参考。

ADM3260集成的隔离式DC/DC转换器基于 isoPower 技术，采用高频开关元件通过变压器传输电力。 布局时应特别小心，必须符合辐射标准。 如需电路板布局建议，请参考 AN-0971应用笔记。

特性

ADM3260全功能评估套件 提供螺丝端子，便于轻松连接 提供多个测试点，以便轻松访问节点 利用旋钮可调节隔离式DC/DC输出电压 具有特殊布局，较大程度降低电磁干扰(EMI)
