ADM3071E的基本参数

制造厂商：AD
产品类别：RS-232-RS-422-RS-485
技术类目：接口RS-485和RS-422
功能描述：3.3 V、?负载、±15KV ESD保护、RS-485/RS-422收发器（全双工、250 KBPS）
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADM3071E的产品详情：

ADM307xE均为3.3 V低功耗数据收发器，提供±15 kV ESD保护，适用于多点总线传输线路的全双工和半双工通信。这些器件针对平衡数据传输而设计，符合TIA/EIA标准RS-485和RS-422。

此外还具有?单位负载接收器输入阻抗，允许一条总线最多连接256个收发器。由于任一时间仅使能一个驱动器，因此禁用或关断驱动器的输出处于三态，避免总线过载。

接收器输入具有真故障安全特性，无需外部偏置电阻；当输入开路或短路时，可确保提供逻辑高输出电平。这样，通信开始之前及结束时，可保证接收器输出处于已知状态。

应用

功率/电能计量

工业控制

照明系统

电信

安保系统

仪器仪表

ADM3071E的优势和特点：

符合TIA/EIA RS-485/RS-422标准
RS-485输入/输出引脚提供±15 kV ESD保护
数据速率
- ADM3070E/ADM3071E/ADM3072E：250 kbps
- ADM3073E/ADM3074E/ADM3075E：500 kbps
- ADM3076E/ADM3077E/ADM3078E：16 Mbps
半双工和全双工选项
真故障保护接收器输入
总线上最多256个节点

温度范围：−40°C至+125°C
DE和RE引脚采用热插拔输入结构
压摆率降低以实现低电磁辐射(EMI)
低功耗关断电流（ADM3071E/ADM3074E/ADM3077E除外）
禁用或关断时输出处于高阻抗状态
共模输入范围：-7 V至+12 V
热关断和短路保护
8引脚和14引脚窄体SOIC封装

ADM3071E具体的完整产品型号参数及价格（美元）：

ADM3071EARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：2.14（100-499个）；1.94（1000+个）

ADM3071EARZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.94（1000+个）

ADM3071EYRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：，AD官网报价：

ADM3071EYRZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：，AD官网报价：

ADM3071E的评估套件：

EVAL-RS485FD8EBZ：标准RS-485全双工（8引脚SOIC封装）评估板EVAL-RS485FD8EBZ

EVAL-RS485FD8EBZ支持轻松而快速地评估采用标准8引脚SOIC封装的全双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)和接收器输出(RO)。总线信号A、B、Y和Z（全双工总线）可连接至一个总线螺丝端子板。A、B之间以及Y、Z之间连接端接电阻。端接电阻可在半双工配置下连接（A至Y、B至Z），以便对RS-485驱动器进行评估。针对接收器输入端的上拉和下拉（偏置电阻）提供封装，以便评估采用该配置的RS-485接收器。

用于板上评估的器件需另外订购。

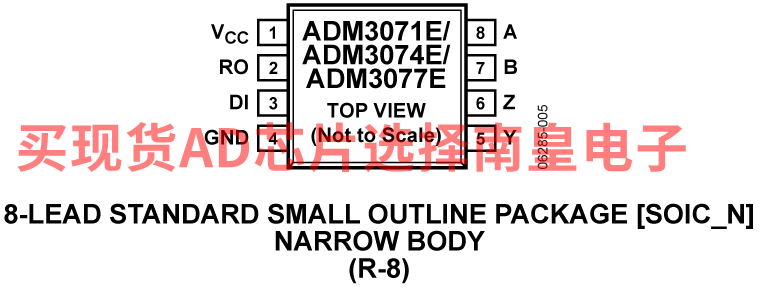

ADM3071E的电路图解：

ADM3071E的评估套件：
