ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E分别为3.0 V至5.5 V、IEC静电放电(ESD)保护RS-485收发器，允许这些器件在收发器总线引脚上承受±12 kV接触放电，而不会发生闩锁或损坏。ADM3062E/ADM3064E/ADM3066E/ADM3068E具有VIO逻辑电源引脚，支持灵活的数字接口，能够在低至1.62 V电压下工作。

ADM3065E/ADM3066E/ADM3067E/ADM3068E适用于多点总线传输线路的高速、50 Mbps、双向数据通信。ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E具有1/4单位负载输入阻抗，允许一条总线最多连接128个收发器。ADM3061E/ADM3062E/ADM3063E/ADM3064E模型在500 kbps低数据速率下与ADM3065E/ADM3066E/ADM3067E/ADM3068E模型具有相同的所有特性，适合长电缆工作。

ADM3061E/ADM3062E/ADM3065E/ADM3066E均为半双工RS-485收发器，完全符合PROFIBUS标准，在VCC ≥ 4.5 V时增加了2.1 V总线差分电压。ADM3063E/ADM3064E/ADM3067E/ADM3068E均为全双工RS-485收发器选项。

RS-485收发器采用很多节省空间的封装，包括10引脚3 mm × 3 mm引脚架构芯片级封装(LFCSP)、8引脚或10引脚3 mm × 3 mm小型封装(MSOP)和8引脚或14引脚窄体标准小型封装(SOIC_N)三种封装。提供工作温度范围为−40°C至+125°C和−40°C至+85°C的型号。

热关断电路可防止总线竞争或输出短路导致的功耗过大。如果在故障条件下检测到内部驱动器电路的温度显著升高，此特性将强制驱动器输出进入高阻抗状态。

当接收器输入短路、开路或连接到端接传输线路并禁用所有驱动器时，ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E可保证逻辑高电平接收器输出。

数据手册中的表2概述了在整个温度、电源和封装选项范围内的ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E数据速率性能。有关模型编号，请参考“订购指南”部分。

应用

• 工业现场总线
• 过程控制
• 楼宇自动化
• PROFIBUS网络
• 电机控制伺服驱动器和编解码器

• TIA/EIA RS-485 接口适合全供电范围
• 使用 VCC 时，工作电压范围为 3.0 V 至 5.5 V
• 提供 1.62 V 至 5.5 V VIO 逻辑电源选项
• 总线引脚 ESD 保护
  • IEC 61000-4-2 ±12 kV 接触放电
  • IEC 61000-4-2 ≥ ±12 kV 空气放电
  • HBM：≥ ±30 kV
• 全面支持热插拔（无干扰上电/掉电）
• 高速 50 Mbps 数据速率 (ADM3065E/ADM3066E/ADM3067E/ADM3068E)
• 低速 500 kbps 数据速率，适合长电缆 (ADM3061E/ADM3062E/ADM3063E)
• 全面的接收器短路、开路及总线空闲故障安全设计
• 扩展温度范围高达 125°C
• VCC ≥ 4.5 V 时符合 PROFIBUS 标准
• 提供半双工和全双工型号
• 总线可连接多达 128 个收发器
• 紧凑型封装方案
  • 10 引脚 3 mm × 3 mm LFCSP
  • 8 引脚和 10 引脚 3 mm × 3 mm MSOP
  • 8 引脚和 14 引脚窄体 SOIC

• 下载 ADM3065E-EP/ADM3066E-EP/ADM3067E-EP 数据手册 (PDF)
• 扩展的工业温度范围：−55°C 至 +125°C
• 受控制造基线
• 1 个组件/测试场所
• 1 个制造场所
• 产品变更通知
• 可应请求提供资质数据

ADM3066EACPZ，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：托盘，714，工作温度：-40 to 85C，AD官网报价：1.82（100-499个）；1.48（1000+个）

ADM3066EACPZ-R7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：1.82（100-499个）；1.48（1000+个）

ADM3066EARMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：1.82（100-499个）；1.48（1000+个）

ADM3066EARMZ-R7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.82（100-499个）；1.48（1000+个）

ADM3066EBCPZ，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：托盘，714，工作温度：-40 to 125C，AD官网报价：1.91（100-499个）；1.54（1000+个）

ADM3066EBCPZ-R7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.91（100-499个）；1.54（1000+个）

ADM3066EBRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.91（100-499个）；1.54（1000+个）

ADM3066EBRMZ-R7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.91（100-499个）；1.54（1000+个）

ADM3066ETRMZ-EP，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-55 to 125C，AD官网报价：3.47（100-499个）；2.80（1000+个）

ADM3066ETRMZ-EP-R7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-55 to 125C，AD官网报价：2.80（1000+个）

EVAL-ADM3066E：ADM3066E 评估板

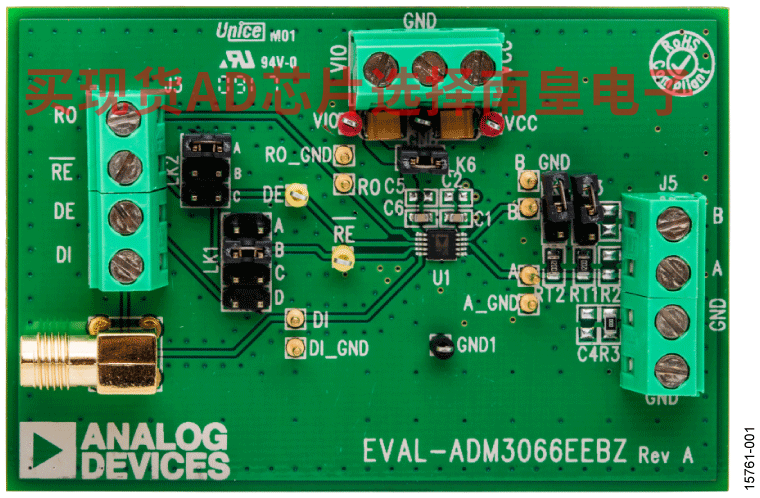

EVAL-ADM3066EEBZ和EVAL-ADM3066EEB1Z支持轻松而快速地评估分别采用标准MSOP和LFCSP封装的ADM3066E 50 Mbps RS-485收发器。输入和输出功能可以通过这些评估板执行，无需任何外部元件。螺丝端子板可以方便地连接电源和接地、数字输入和输出以及RS-485信号。评估板可采用3.0 V至5.5 V范围内的标准可配置台式电源供电。

EVAL-ADM3066EEBZ评估板的尺寸适合采用10引脚MSOP封装的ADM3066EBRMZ半双工RS-485收发器。EVAL-ADM3066EEB1Z评估板的尺寸适合采用10引脚LFCSP封装的半双工RS-485收发器。

ADM3066E器件的完整技术规格参见ADM3066E数据手册，使用评估板时，应同时参阅数据手册和本用户指南(UG-1131)。
