ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E 为3.0 V至5.5 V、IEC静电放电(ESD)保护RS-485收发器，允许这些器件在收发器总线引脚上承受±12 kV接触放电，而不会发生闩锁或损坏。ADM3062E/ADM3064E/ADM3066E/ADM3068E具有VIO逻辑电源引脚，支持灵活的数字接口，能够在低至1.62 V电压下工作。

ADM3065E/ADM3066E/ADM3067E/ADM3068E适用于多点总线传输线路的高速、50 Mbps、双向数据通信。ADM3061E/ ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E具有1/4单位负载输入阻抗，允许一条总线最多连接128个收发器。ADM3061E/ADM3062E/ADM3063E/ADM3064E模型在500 kbps低数据速率下与ADM3065E/ADM3066E/ADM3067E/ADM3068E模型具有相同的所有特性，适合长电缆工作。

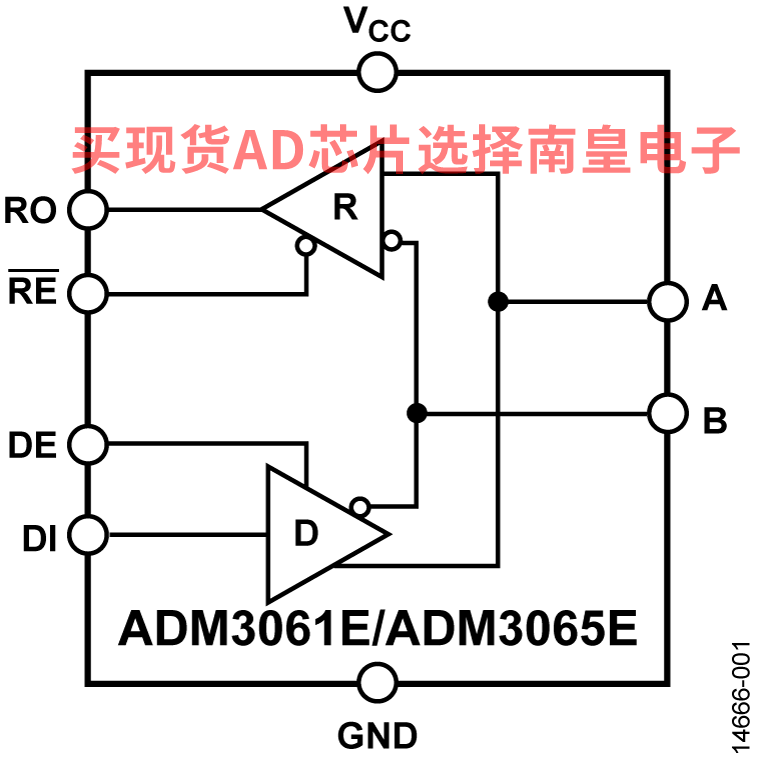

ADM3061E/ADM3062E/ADM3065E/ADM3066E均为半双工RS-485收发器，完全符合PROFIBUS标准，在VCC ≥ 4.5 V时增加了2.1 V总线差分电压。ADM3063E/ADM3064E/ADM3067E/ADM3068E均为全双工RS-485收发器选项。

RS-485收发器采用很多节省空间的封装，包括10引脚3 mm × 3 mm引脚架构芯片级封装(LFCSP)、8引脚或10引脚3 mm × 3 mm小型封装(MSOP)和8引脚或14引脚窄体标准小型封装(SOIC_N)三种封装。提供工作温度范围为−40°C至+125°C和−40°C至+85°C的型号。

热关断电路可防止总线竞争或输出短路导致的功耗过大。如果在故障条件下检测到内部驱动器电路的温度显著升高，此特性将强制驱动器输出进入高阻抗状态。

当接收器输入短路、开路或连接到端接传输线路并禁用所有驱动器时，ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E可保证逻辑高电平接收器输出。

表2概述了在整个温度、电源和封装选项范围内的ADM3061E/ADM3062E/ ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E数据速率性能。有关模型编号，请参考“订购指南”部分。

应用

• 工业现场总线
• 过程控制
• 楼宇自动化
• PROFIBUS网络
• 电机控制伺服驱动器和编解码器

• 在整个电源范围内符合TIA/EIA RS-485标准
• VCC工作电压范围：3.0 V至5.5 V
• 提供1.62 V至5.5 V VIO 逻辑电源选项
• 总线引脚上的ESD保护
  • 接触放电：IEC 61000-4-2 ±12 kV
  • 空气放电：IEC 61000-4-2 ≥ ±12 kV
  • HBM：≥ ±30 kV
• 完全支持热插拔（无毛刺上电/关断）
• 高速数据速率：50 Mbps (ADM3065E/ADM3066E/ADM3067E/ADM3068E)
• 长电缆具有低速500 kbps数据速率(ADM3061E/ADM3062E/ADM3063E)
• 整个接收器短路、开路和总线空闲故障安全
• 扩展温度范围高达125°C
• 在VCC ≥ 4.5 V时兼容PROFIBUS
• 提供半双工和全双工模型
• 总线上最多可以连接128个收发器
• 节省空间的封装选项
  • 10引脚、3 mm × 3 mm LFCSP
  • 8引脚和10引脚、3 mm × 3 mm MSOP封
  • 8引脚和14引脚、窄体SOIC封装

• 下载 ADM3065E-EP/ADM3066E-EP/ADM3067E-EP Data Sheet (PDF)
• 扩展工业温度范围：-55°C至+125°C
• 受控制造基线
• 封装/测试厂
• 制造厂
• 产品变更通知
• 认证数据可应要求提供
• V62/19613

ADM3065EARMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：1.8（100-499个）；1.45（1000+个）

ADM3065EARMZ-R7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.8（100-499个）；1.45（1000+个）

ADM3065EARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：1.8（100-499个）；1.45（1000+个）

ADM3065EARZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.8（100-499个）；1.45（1000+个）

ADM3065EBRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.87（100-499个）；1.51（1000+个）

ADM3065EBRMZ-R7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.87（100-499个）；1.51（1000+个）

ADM3065EBRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：1.87（100-499个）；1.51（1000+个）

ADM3065EBRZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.87（100-499个）；1.51（1000+个）

ADM3065ETRMZ-EP，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-55 to 125C，AD官网报价：3.43（100-499个）；2.77（1000+个）

ADM3065ETRMZ-EP-R7，封装：8-Lead MSOP，包装形式及数量：卷带，250，工作温度：-55 to 125C，AD官网报价：2.77（1000+个）

ADM3065ETRZ-EP，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-55 to 125C，AD官网报价：3.43（100-499个）；2.77（1000+个）

ADM3065ETRZ-EP-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-55 to 125C，AD官网报价：3.43（100-499个）；2.77（1000+个）

EVAL-ADM3065E：ADM3065E 评估板

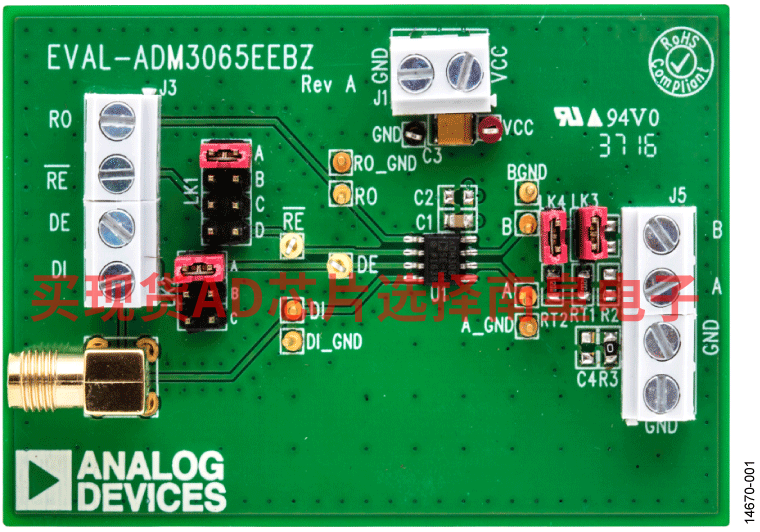

EVAL-ADM3065EEBZ和EVAL-ADM3065EEB1Z支持轻松而快速地评估分别采用标准SOIC和MSOP封装的ADM3065E 50 Mbps RS-485收发器。输入和输出功能可以通过这些评估板执行，无需任何外部元件。螺丝端子板可以方便地连接电源和接地、数字输入和输出以及RS-485信号。评估板可采用3 V至5 V范围内的标准可配置台式电源供电。

EVAL-ADM3065EEBZ评估板的尺寸适合采用8引脚SOIC封装的ADM3065EBRZ半双工RS-485收发器。EVAL-ADM3065EEB1Z评估板的尺寸适合采用8引脚MSOP封装的全双工RS-485收发器。

ADM3065E器件的完整技术规格参见ADM3065E数据手册，使用评估板时，应同时参阅数据手册和UG-1000。

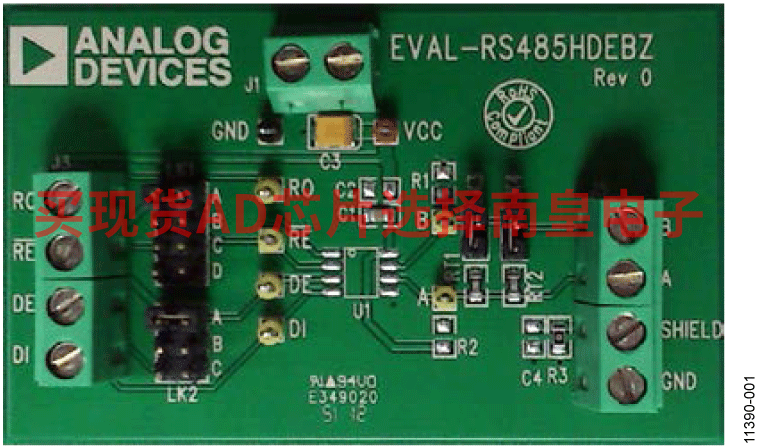

EVAL-RS485HDEBZ：标准RS-485半双工评估板EVAL-RS485HDEBZ

EVAL-RS485HDEBZ支持轻松而快速地评估采用标准8引脚SOIC封装的半双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B（半双工总线）可连接至一个总线螺丝端子板。一或两个端接电阻可以通过跳线设置连接至A和B，用于评估半双工RS-485驱动器和接收器。针对总线上的上拉和下拉（偏置电阻）提供封装。

用于板上评估的器件需另外订购。
