ADM3058E 是一款 5.7 kV rms 隔离式控制器区域网络 (CAN) 物理层收发器，具有高性能的基本功能集。ADM3058E 完全符合 CAN 灵活数据速率 (CAN FD) ISO 11898-2:2016 的要求，并且还能够支持高达 12 Mbps 的数据速率。

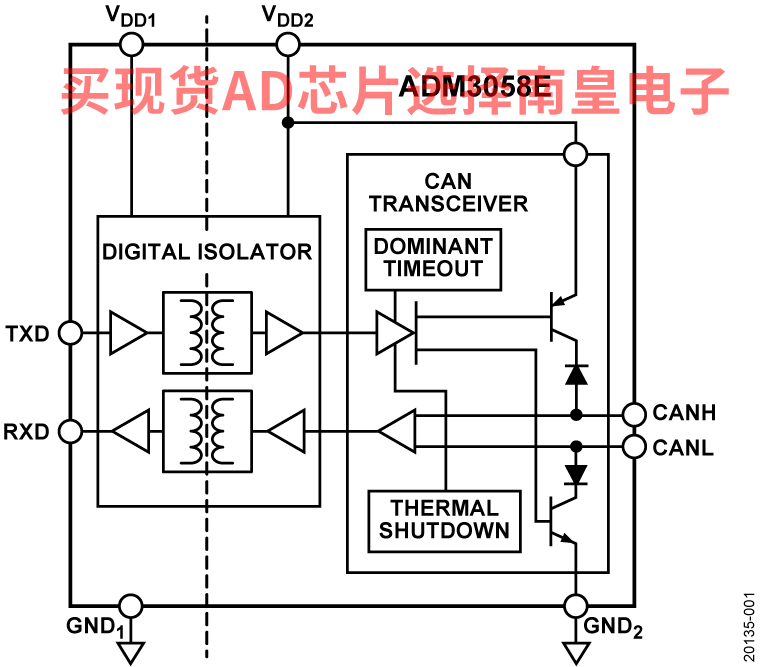

该套件利用 ADI 公司的 iCoupler 技术将 2 通道隔离器和 CAN 收发器组合到单个小外形集成电路 (SOIC) 表面贴装封装中。ADM3058E 是适用于 CAN 和 CAN FD 应用的完全隔离式解决方案。ADM3058E 提供 CAN 控制器和物理层总线之间的隔离。针对 5.7 kV rms 耐受电压、1500 V峰值工作电压和 10 kV 浪涌测试电压的安全和监管认可（申请中），可确保 ADM3058E 满足应用隔离要求。

低环路传播延迟和 ±25 V 扩展共模范围可支持在更长总线电缆上实现可靠通信。主导超时功能可防止故障情况下的总线锁定，限流和热关断功能可防止输出短路。CAN 总线输入和输出引脚的保护电压为 ±40 V，防止意外连接到 +24 V 总线电源。该套件完全适应 ?40°C 至 +125°C 的工业级温度范围。

应用

• CANOpen、DeviceNet 和其它 CAN 总线实施
• 工业自动化
• 过程控制和楼宇控制
• 运输和基础设施

• 5.7 kV rms 信号隔离型 CAN FD 收发器
• 1.7 V 至 5.5 V 电源和逻辑侧电平
• 总线侧 4.5 V 至 5.5 V 电源
• 符合 ISO 11898-2:2016 标准的 CAN FD
• 高达 12 Mbps 的数据速率，适用于 CAN FD
• 较低的最大环路传播延迟：155 ns
• 扩展的共模范围：± 25 V
• 总线故障保护（CANH、CANL）：± 40 V
• 超越 EN 55022 B 级标准 6 dB
• 高共模瞬变抗扰度：>50 kV/μs

• 工业级工作温度范围：?40°C 至 +125°C
• 安全和监管审批（申请中）
  • UL：5700 V rms 持续 1 分钟，符合 UL 1577 标准
  • CSA 元件验收 5.7 kV rms 时 5A
    • IEC 60601 和 IEC 61010
  • VDE 合规证书
    • DIN VDE V 0884-11 (VDE V 0884-11):2017-01
    • VIORM = 1500 V 峰值

ADM3058EBRIZ，封装：8-Lead SOIC (Increased Creepage)，包装形式及数量：管装，80，工作温度：-40 to 125C，AD官网报价：2.4（100-499个）；2.04（1000+个）

ADM3058EBRIZ-RL，封装：8-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.4（100-499个）；2.04（1000+个）

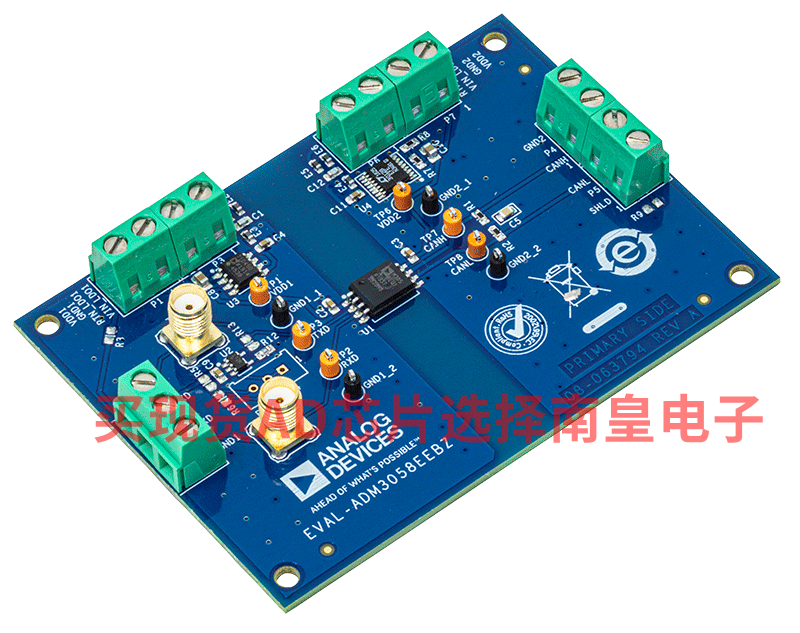

EVAL-ADM3058EEBZ：ADM3058E 评估板

EVAL-ADM3058EEBZ 允许用户评估用于控域网 (CAN) 或具有柔性数据速率的 CAN (CAN FD) 网络的 ADM3058E 隔离式信号和电源收发器。EVAL-ADM3058EEBZ 允许所有输入和输出功能正常工作，而无需外部组件。

ADM3056E 基于 ADI 公司的 iCoupler 技术，它集成了逻辑侧开关键控 (OOK) 信号隔离通道和低环路延迟、高数据速率、CAN FD 收发器。

EVAL-ADM3058EEBZ 装有 8 引脚标准小尺寸封装，具有更高的爬电距离 (SOIC_IC) 和 >8 mm 爬电距离。

Analog Devices 提供的 ADM3058E 数据手册中含有 ADM3058E 的完整规格说明，使用 EVAL-ADM3058EEBZ 时必须同时参阅此说明和本用户指南。
