ADM3056E 是一款 5.7 kV rms 隔离式控域网 (CAN) 物理层收发器。ADM3056E 完全符合 CAN-FD ISO 11898-2:2016 的要求，并且还能够支持高达 12 Mbps 的数据速率。

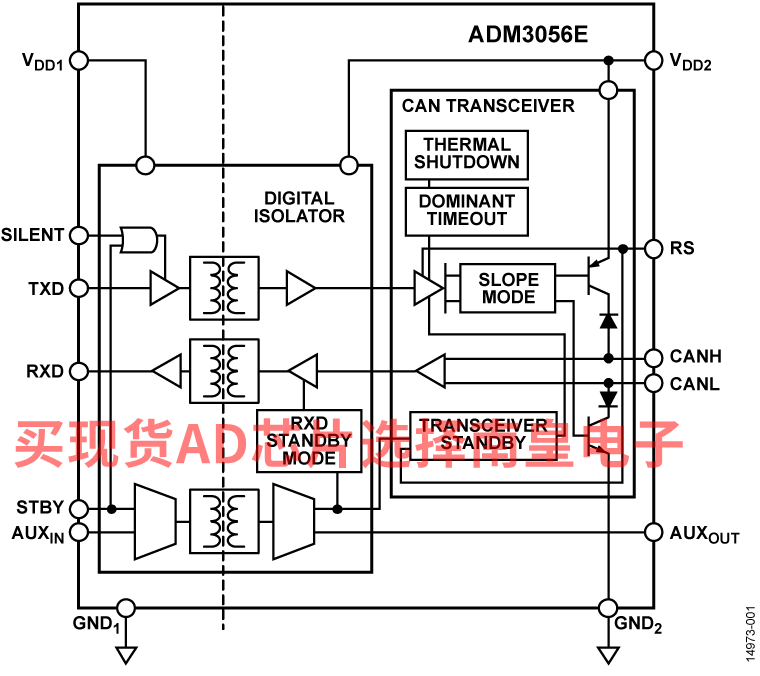

该套件利用 ADI 公司的 iCoupler 技术将高度可靠的 3 通道隔离器和 CAN 收发器组合到单个 SOIC 表面安装封装中。ADM3056E 在 CAN 控制器和物理层总线之间提供电气隔离。

针对 5.7 kV rms 隔离耐受电压、565 VPEAK 工作隔离电压、8 kV 浪涌电压和 8.3 mm 爬电距离和净空的安全和监管审批（申请中）可确保 ADM3056E 满足高电压应用的隔离要求。

穿越隔离时的低传播延迟支持使用更长的总线电缆。可以在低数据速率下对标准 CAN 使用坡度控制模式。总线空闲或节点离线时，待机模式可较大限度地降低功耗。安静模式允许忽略 TXD 输入，仅用于侦听功能。

主导超时功能可防止故障情况下的总线锁定，限流和热关断功能可防止输出短路。此套件完全适合 −40°C 至 +125°C 的工业温度范围，并且提供爬电距离更高的 16 引脚宽体 SOIC 封装。

应用

• CANOpen、DeviceNet 和其他 CAN 总线实施
• 太阳能逆变器和电池管理
• 电机和过程控制
• 工业自动化
• 运输和基础设施

• 5.7 kV rms (8000 VPEAK) 信号隔离型 CAN 收发器
• VDD1 供电范围 1.7 V 至 5.5 V
• VDD2 供电范围 4.5 V 至 5.5 V
• 符合 ISO 11898-2:2016 标准（CAN 灵活数据速率，CAN-FD）
• 高达 12 Mbps 的数据速率（用于 CAN-FD）
• 最大 145 ns 的低环路传播延迟
• ±25 V 的扩展共模范围
• ±40 V 的总线故障保护（CANH、CANL）
• 支持远程唤醒请求的低功耗待机
• 具有用于控制的额外隔离信号（例如终端开关）
• 可进行坡度控制以降低 EMI

• 安全和监管审批（申请中）
  • VDE 合规证书 VDE 0884-11
    • VIORM = 849 VPEAK
    • VIOSM = 8000 VPEAK（测试：VPEAK = 12.8 kV）
  • UL：5700 V rms 持续 1 分钟，符合 UL1577 标准
  • CSA 元件验收 5 kV rms 时 5A
    • IEC 60950、IEC 61010
• 采用 16 引脚 SOIC 封装，爬电距离/净空为 8.3 mm
• 高共模瞬变抗扰度：≥75 kV/µs
• 工业温度范围：−40°C 至 +125°C

ADM3056EBRIZ，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.45（100-499个）；2.93（1000+个）

ADM3056EBRIZ-RL，封装：16-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.45（100-499个）；2.93（1000+个）

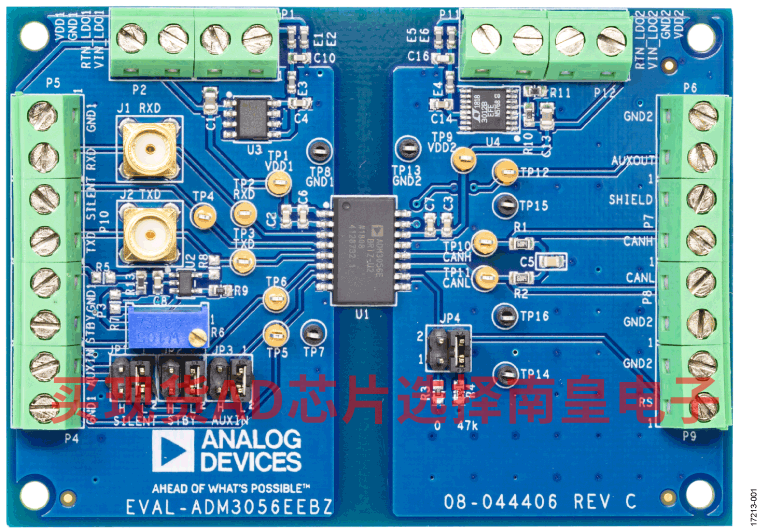

EVAL-ADM3056E：ADM3056E 评估板

通过 EVAL-ADM3056EEBZ 评估板，用户可以评估用于控域网 (CAN) 或具有灵活数据速率的 CAN (CAN FD) 网络的 ADM3056E 隔离式信号收发器。EVAL-ADM3056EEBZ 允许所有输入和输出功能正常工作，而无需外部组件。

ADM3056E 基于 ADI 公司的 iCoupler 技术，它集成了逻辑侧开关键控 (OOK) 信号隔离通道和 12 Mbps CAN FD 收发器。

EVAL-ADM3056EEBZ 交付时已安装 ADM3056E。

ADM3056E 数据手册中含有 ADM3056E 的完整规格说明，使用 EVAL-ADM3056EEBZ 时必须同时参阅此说明和本用户指南。请参阅 AN-1123 应用笔记以了解有关 CAN 协议实施的更多信息。
