ADM3055E 是一款配备集成隔离式 DC/DC 转换器的 5 kV rms 隔离式控域网 (CAN) 物理层收发器。ADM3055E 满足 CAN 柔性数据 (FD) 速率要求，可以在高达 5 Mbps 及以上的速率下工作，并且符合 ISO 11898-2 标准。

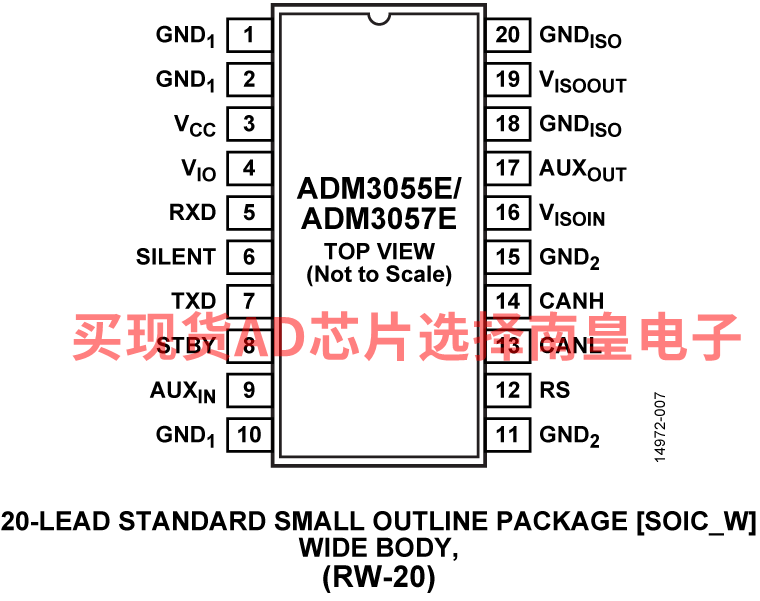

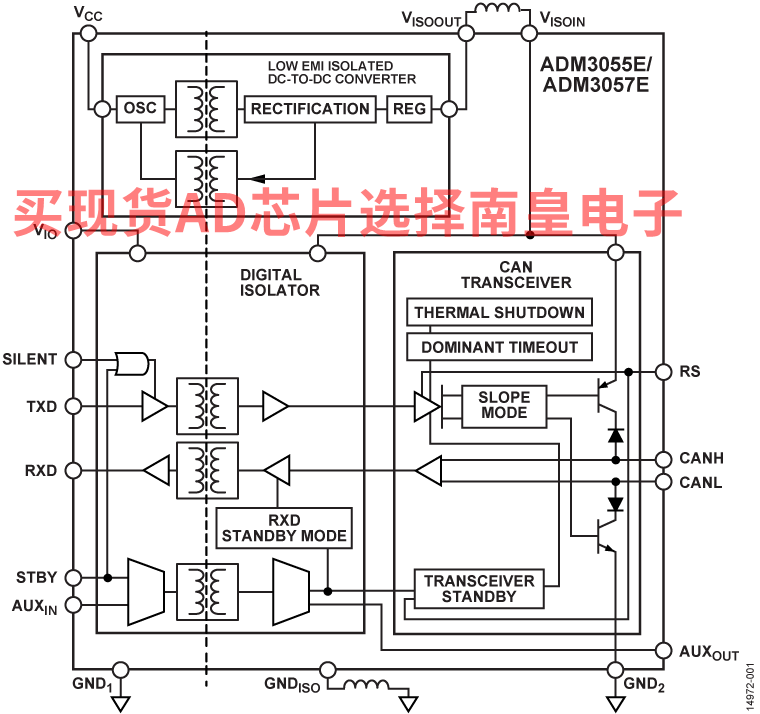

该器件利用 Analog Devices, Inc. 的 iCoupler 技术将 3 通道隔离器、CAN 收发器和 Analog Devices 的 isoPower DC/DC 转换器组合到单个小外形集成电路 (SOIC) 表面安装封装中。该器件由单个 5 V 电源供电，为 CAN 和 CAN FD 应用实现了一套完全隔离的解决方案。通过连续调节开关频率，可以将 DC/DC 转换器高频开关过程中产生的辐射发射保持低于 EN 55022 B 级限制。

ADM3055E 在 CAN 控制器和物理层总线之间提供完全隔离。针对 5 kV 耐受电压、565 VPEAK 工作电压、10 kV 浪涌测试电压和 8.3 mm 爬电距离和净空的安全和监管审批（申请中）可确保 ADM3055E 满足应用隔离要求。

穿越隔离时的低传播延迟支持使用更长的总线电缆。可以在低数据速率下对标准 CAN 使用坡度控制模式。总线空闲或节点离线时，待机模式可较大限度地降低功耗。安静模式允许忽略 TXD 输入，仅用于侦听。

主要超时功能可防止总线在故障条件下锁定。电流限制和热关断功能可防止发生输出短路。该器件完全适应 −40°C 至 +105°C 的工业温度范围。

应用

• CANOpen、DeviceNet 和其他 CAN 总线应用
• 工业自动化
• 过程控制和楼宇控制
• 运输和基础设施

• 5 kV rms 信号和电源隔离式 CAN 收发器
• isoPower 集成隔离式 DC/DC 转换器
• 适用于 1.7 V 至 5.5 V 逻辑电平的 VIO 引脚
• 符合 ISO 11898-2：2016 标准 (CAN FD)
• 高达 12 Mbps 的数据速率，适用于 CAN FD
• 较低的最大环路传播延迟：150 ns
• 扩展的共模范围：±25 V
• 总线故障保护：CANH 和 CANL 引脚上的电压为 ±40 V
• 低功耗待机支持远程唤醒请求
• 具有用于控制的额外隔离信号（例如终端开关）
• 通过 EN 55022 B 级标准 6 dB
• 可进行坡度控制以降低 EMI

• 安全和监管审批
  • VDE 符合性证书 VDE V 0884-10（申请中）：
    • VIORM = 565 VPEAK
  • UL：5000 V rms 持续 1 分钟，符合 UL 1577 标准（申请中）
  • CSA 元件验收 5 kV rms 时 5A（申请中）
    • IEC 60950-1、IEC 61010-1
• 爬电距离和净空：8.3 mm（采用 20 引脚 SOIC_IC 封装）
• 高共模瞬变抗扰度：>75 kV/μs
• 工业温度范围：−40°C 至 +105°C

ADM3055EBRIZ，封装：20-Lead SOIC (Increased Creepage)，包装形式及数量：管装，31，工作温度：-40 to 105C，AD官网报价：7.35（100-499个）；6.25（1000+个）

ADM3055EBRIZ-RL，封装：20-Lead SOIC (Increased Creepage)，包装形式及数量：卷带，1000，工作温度：-40 to 105C，AD官网报价：6.25（1000+个）

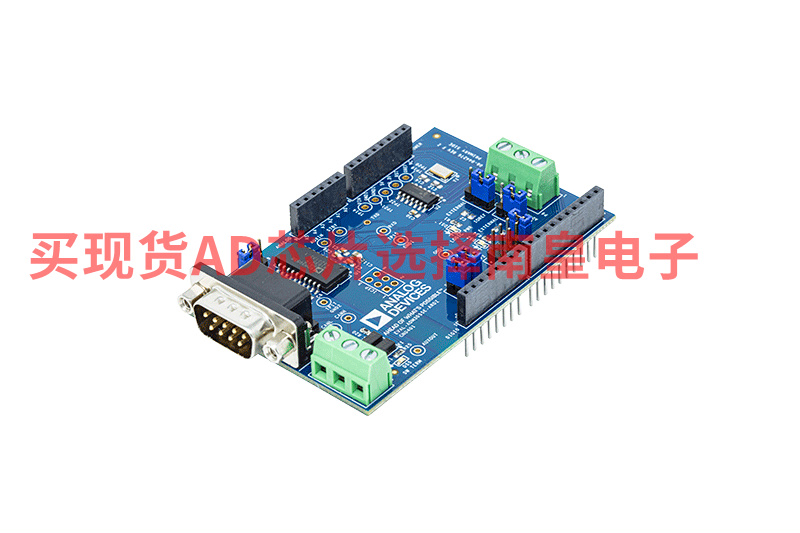

EVAL-ADM3055E-ARDZ：5 kV rms信号和电源隔离CAN收发器，适用于CAN FD Arduino扩展板

EVAL-ADM3055E-ARDZ是一款Arduino Uno兼容扩展板，用于集成灵活数据速率(CAN FD)通信端口的隔离式控制器区域网络。该电路通过串行外设接口(SPI)与本地开发平台接口，提供一种将现场总线通信增加到新设计和现有设计中的简单方法。EVAL-ADM3055E-ARDZ可以实现现代多节点CAN FD网络要求的更高带宽CAN FD数据速率（高达8Mbps）以及工业环境所需的可靠电磁兼容性(EMC)性能。

该电路使用ADM3055E收发器的集成辅助隔离数字通道对总线端接进行运行时配置。可切换端接电路使用CAN FD总线线路之间的共模滤波电容连接120 Ω分离式端接。通过物理方式改变CAN FD总线时，可切换端接可对端接位置实时进行软件配置。通过可切换端接，可在不对节点进行机械更改的情况下在任意物理位置使用每个节点，且软件可以跟踪网络中的端接位置。

此外，该电路可由开发平台设置为较低功耗待机状态。在待机状态下，隔离式CAN FD通信端口将通知开发平台由远程CAN FD节点发射至CAN FD总线的远程唤醒请求。

借助ADM3055E CAN FD收发器，该电路在节点和CAN FD总线之间实现增强信号和电源隔离。可通过螺丝端子或CAN CiA 303-1插口9引脚sub-D端口对CAN FD总线进行电气连接。由于ADM3055E收发器集成了隔离式DC-DC转换器，CAN FD总线上无需外部电源即可工作。这些示例重点介绍CAN FD网络，但此电路与经典的CAN网络向后兼容。

---

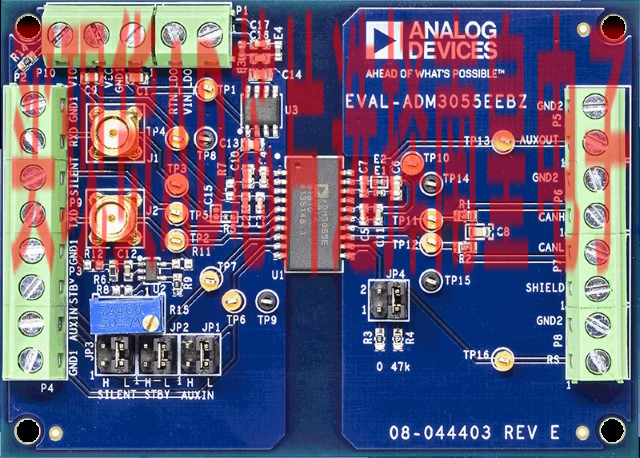

EVAL-ADM3055E：ADM3055E 评估板

EVAL-ADM3055EEBZ允许用户评估ADM3055E和ADM3057E隔离信号和电源收发器，适用于控制器区域网络(CAN)或集成灵活数据速率(CAN FD)网络的CAN。EVAL-ADM3055EEBZ支持所有输入和输出功能，无需任何外部元件。

ADM3055E和ADM3057E采用ADI公司的iCoupler技术，集成了逻辑侧开关键控(OOK)信号隔离通道和ADI公司的isoPower DC/DC转换器，能够提供在带铁氧体的2层印刷电路板(PCB)上传输时远低于EN55022 B类限制的稳压隔离电源。

EVAL-ADM3055EEBZ配有ADM3055E。

ADM3055E和ADM3057E的完整规格参见ADI公司的ADM3055E和DM3057E数据手册。使用EVAL-ADM3055EEBZ时，必须同时参阅数据手册和本用户指南。

EVAL-ADM3055EEBZ为兼容型器件且可用于评估ADM3057E。ADM3055E和ADM3057E的封装和隔离能力有所不同，但两个器件具备相同的评估功能。
