ADM3053是一款隔离式控制器区域网络(CAN)物理层收发器，集成隔离DC/DC转换器，符合ISO 11898标准。

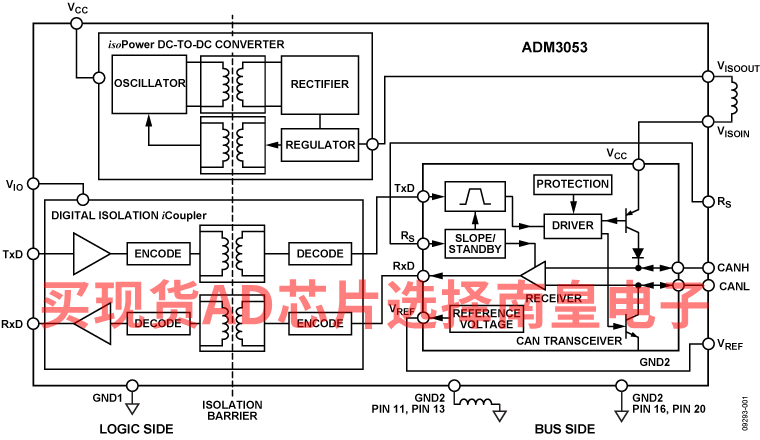

该器件采用ADI公司的iCoupler技术，将双通道隔离器、CAN收发器和ADI公司的isoPower DC/DC转换器集成于单个SOIC表贴封装中。片内振荡器输出一对方波，以驱动内部变压器提供隔离电源。该器件采用5V单电源供电，提供完全隔离的CAN解决方案。

ADM3053在CAN协议控制器与物理层总线之间创建一个完全隔离的接口。它能以最高1Mbps的数据速率工作。

该器件具有限流和热关断特性，可防止输出短路。额定温度范围为工业温度范围，提供20引脚、宽体SOIC封装。

ADM3053集成了isoPower技术，该技术采用高频开关元件通过其变压器传输电力。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。关于电路板布局考量因素的详细信息，请参考应用笔记AN-0971：isoPower器件的辐射控制建议。

应用

• CAN 数据总线
• 工业现场网络

• 2.5 kV rms信号和电源隔离CAN收发器
• 集成isoPower的隔离式DC/DC转换器
• VCC工作电压：5V
• VIO工作电压：5V或3.3V
• 符合ISO 11898标准
• 高速，数据速率最高可达1Mbps
• 无电节点不干扰总线
• 总线支持110个或更多节点
• 斜率控制可降低EMI
• 热关断保护
• 高共模瞬变抗扰度：>25 kV/µs
• 安全和法规认证
  • UL认证
    • 1分钟2500 V rms，符合UL 1577
  • CSA元件验收通知5A
  • VDE合规证书
    • DIN EN 60747-5-2 (VDE 0884 Part 2):2003-01
    • VIORM = 560 V峰值
• 工业温度范围：?40°C至+85°C
• 支持宽体20引脚SOIC封装

ADM3053BRWZ，封装：20-Lead SOIC (Wide)，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：6.79（100-499个）；5.78（1000+个）

ADM3053BRWZ-REEL7，封装：20-Lead SOIC (Wide)，包装形式及数量：卷带，400，工作温度：-40 to 85C，AD官网报价：6.79（100-499个）；5.78（1000+个）

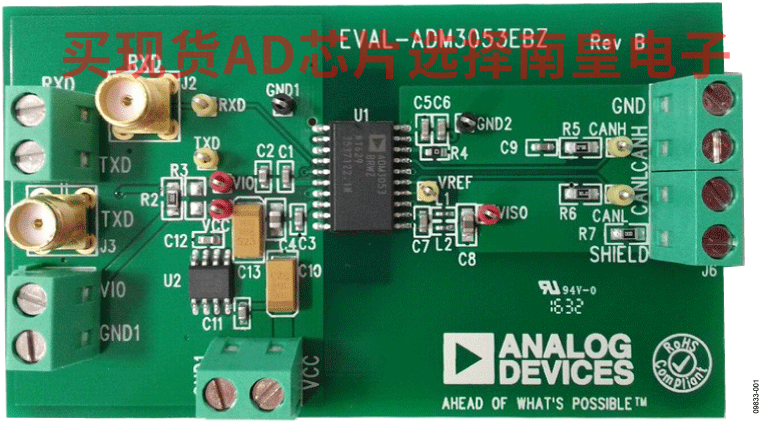

EVAL-ADM3053：ADM3053 评估板

EVAL-ADM3053EBZ支持轻松简便地评估ADM3053信号和电源隔离控制器局域网(CAN)收发器。所有输入和输出功能都可以通过该评估板执行，无需任何外部元件。

EVAL-ADM3053EBZ器件采用ADI公司的iCoupler技术，将双通道隔离器、CAN收发器和ADI公司的isoPower DC-DC转换器集成在单个小型IC (SOIC)表贴封装中。片内振荡器输出一对方波，以驱动内部变压器提供隔离电源。该器件采用5 V单电源供电，提供完全隔离的CAN解决方案。

ADM3053集成isoPower技术；该技术采用高频开关元件通过其变压器传输功率。有关布局指南，请参阅AN-0971应用笔记。

有关完整详情，请参见ADM3053数据手册，使用该评估板时必须同时参考用户指南UG-234与数据手册。
