ADM2861E、ADM2863E、ADM2867E和该系列中的待开发产品是 5.7 kV rms 信号和功率隔离型 RS-485 接口收发器。该套件通过在隔离的电源和接地引脚上使用两个小的外部 0402 铁氧体，在双层印刷电路板 (PCB) 上留有余量，并通过了 EN 55032 B 类标准的辐射发射测试。该套件具有集成的、低电磁干扰 (EMI) 的隔离式 DC-DC 转换器，从而无需外部隔离式电源。隔离栅可提供符合系统级 EMC 标准的抗扰性。隔离器套件系列的 RS-485 接口的 A、B、Y 和 Z 引脚上具有 ±12 kV 接触和± 15 kV 空气 IEC61000-4-2 ESD 保护。该套件还具有线缆反接引脚，可以让用户快速校正 A、B、Y 和 Z 总线引脚上的反接线缆连接，同时保持接收器的全面故障安全性能。

提供压摆率限制版本，这些版本针对长距离电缆传输中的低速进行了优化，最大数据速率为 500 kbps。提供半双工和全双工型号。此全双工通用套件可为驱动器和接收器实现独立的线缆反接，从而提供更高的灵活性。

应用

• 采暖、通风和空调 (HVAC) 网络
• 工业现场总线
• 楼宇自动化
• 公共设施网络
• 能量计

• 5.7 kV rms 隔离型 RS-485 接口/RS-422 收发器
• 低辐射发射、集成隔离式 DC/DC 转换器
• 通过 EN55032 B 级认证，并在 2 层 PCB 上留有余量
• 线缆反接智能功能
  • 校正 A、B、Y 和 Z 总线引脚上的线缆反接，同时保持全面的接收器故障安全功能
• RS-485 接口 A、B、Y 和 Z 引脚具有 ESD 保护
  • ≥±12 kV IEC61000-4-2 接触放电
  • ≥±15 kV IEC61000-4-2 空气放电
• 高速 25 Mbps 数据速率 (ADM2865E/ADM2867E)
• 低速 500 kbps 数据速率，适用于 EMI 控制 (ADM2861E/ADM2863E)
• 灵活电源
  • 3 V 至 5.5 V 的输入电源 VCC
  • 逻辑供电电压 VIO 1.7 V 至 5.5 V
  • VSEL 引脚，用于选择 5 V?(VCC > 4.5 V) 或 3.3 V 的 VISO 电源

• 5 V VISO 时符合 PROFIBUS
• 宽工作温度范围：−40°C 至 +105°C
• 高共模瞬变抗扰度：250 kV/μs
• 短路、开路和输入悬空接收器失效安全
• 支持 196 个总线节点（72 kΩ 接收器输入阻抗）
• 全面支持热插拔控制器（无毛刺上电/关断）
• 安全和监管审批（申请中）
• CSA 元件验收通知 5A、DIN V VDE V 0884-11、UL 1577, CQC11-471543-2012、IEC 61010-1

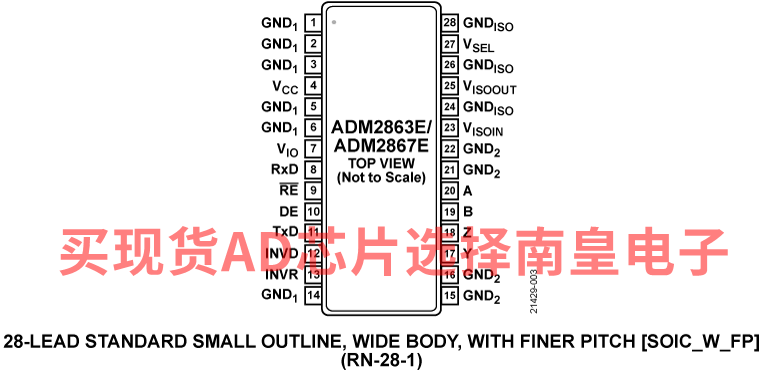

• 28 引脚细间距 SOIC_W 封装 (10.15 mm × 10.05 mm)，爬电距离和净空 >8.0 mm

ADM2863EBRNZ，封装：28-Lead SOIC (Wide, Finer Pitch)，包装形式及数量：管装，46，工作温度：-40 to 105C，AD官网报价：7.69（100-499个）；6.68（1000+个）

ADM2863EBRNZ-RL7，封装：28-Lead SOIC (Wide, Finer Pitch)，包装形式及数量：卷带，400，工作温度：-40 to 105C，AD官网报价：7.69（100-499个）；6.68（1000+个）

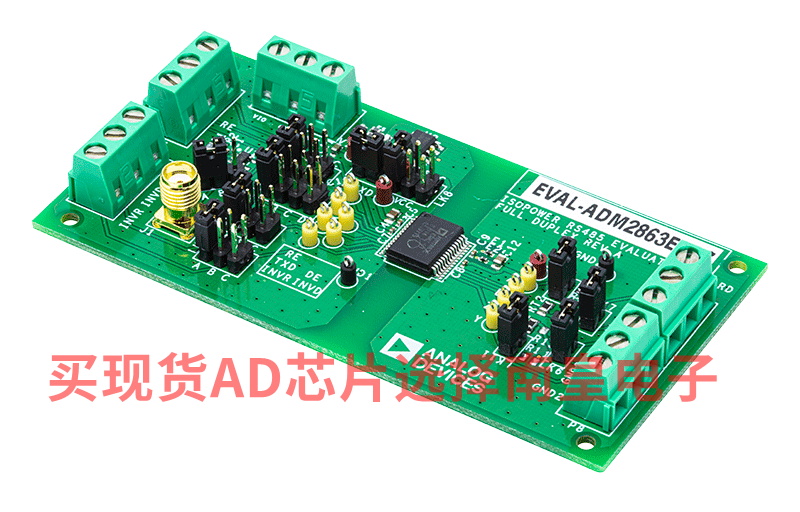

EVAL-ADM2863E：ADM2863E 评估板

EVAL-ADM2563EEBZ 和 EVAL-ADM2863EEBZ 可分别简化、有效地评估 3 kV rms ADM2563E 和 5.7 kV rms ADM2863E、500 kbps 信号和电源隔离型、全双工 RS-485 接口收发器。

ADM2563E 和 ADM2863E 各自具有集成的、隔离型 DC-DC 转换器，为该套件的隔离面提供电源，而无需额外 IC。

板载 ADP7104 低电压差 (LDO) 调节器可接收 3.3 V 到 20 V 的输入电压，并将电压调节到 3.3 V 或 5 V 的可选范围，为 ADM2563E 和 ADM2863E 的 VCC引脚供电。LDO 调节器可置于旁路，直接为 ADM2563E 和 ADM2863E 的 VCC 引脚供电。

评估板上的螺丝式接线端子可连接到 ADM2563E/ADM2863E. 的灵活的 VIO 逻辑电源引脚。此连接可实现 ADM2563E/ADM2863E 在 1.7 V 到 5.5 V 的数字输入/输出 (I/O) 电压下运行，从而可以使用 1.8 V 或 2.5 V 电源与节点进行通信。VIO 引脚也可以由 ADP7104 稳压电源供电。

EVAL-ADM2563EEBZ 和 EVAL-ADM2863EEBZ 具有用于评估单个系统中 ADM2563E 或 ADM2863E 的选项。可通过每个评估板上的螺丝式接线端子轻松访问数字和 RS-485 接口总线信号。通过板载跳线选项配置每个数字输入。

可采用其他方法向 ADM2563E 或 ADM2863E. 提供传输数据输入 (TxD) 信号。每个评估板上都配有 LTC6900 振荡器，可以选择性地配置，为 10 kHz 到 250 kHz 范围内的 TxD 数字输入提供时钟信号。为了获得较佳的信号完整性，可以使用板载超小型 A 版 (SMA) 连接器连接外部数据信号。

用于全双工隔离式 RS-485 接口收发器的 EVAL-ADM2563EEBZ 和 EVAL-ADM2863EEBZ 的尺寸为 10.15 mm×10.05 mm、28引线、小尺寸、宽体和细间距（SOIC_W_FP）封装。EVAL-ADM2563EEBZ 板上装有 3 kV rms、隔离型 RS-485 接口收发器 ADM2563E。EVAL-ADM2863EEBZ 板上装有 5.7 kV rms、隔离型 RS-485 接口收发器 ADM2863E。这两个评估板的区别仅在于安装在 U3 上的隔离型 RS-485 接口的套件。

有关 ADM2563E 或 ADM2863E, 的完整详细信息，请参阅 ADM2563E 或 ADM2861E 的数据手册。在使用 EVAL-ADM2563EEBZ 和 EVAL-ADM2863EEBZ 时，必须同时参阅本用户指南。
