ADM2761E/ADM2763E 是 500 kbps、5.7 kV rms、信号隔离型 RS-485 接口收发器，在双层印刷电路板 (PCB) 上留有余量，并通过了 EN 55032 B 类标准辐射发射测试。这些套件符合 RS-485 接口和 RS-422 通信标准。ADM2761E/ADM2763E 隔离栅可提供符合 IEC 61000-4-x 系统级 EMC 标准的强大的系统级抗扰性。该套件适用于在使用寿命内需要与 1060 V rms 和 1500 V dc 绝缘的工作电压的应用。

该套件在 RS-485 接口的 A、B、Y 和 Z 引脚上具有 ≥±12 kV 接触和≥±15 kV 空气 IEC 61000-4-2 静电放电保护 (ESD)。ADM2763E 具有接收器线缆反接引脚，可快速校正 A 和 B 接收器总线引脚上的反接线缆连接，同时保持接收器的全面失效安全性能。

该套件提供压摆率限制版本，这些版本针对长距离电缆传输中的低速进行了优化，最大数据速率为 500 kbps。这些套件具有较高的差分输出电压，在 VDD2电源以 5 V 供电时，适合于 PROFIBUS节点。VDD1 初级电源和 VDD2 隔离式电源均支持广泛的电压范围，分别为 1.7 V 至 5.5 V 和 3.0 V 至 5.5 V。半双工和全双工套件选项采用行业标准的 16 引脚、宽体、标准 SOIC_W 封装，爬电距离和净空为 8.3 mm。

应用

• 太阳能反相器
• 电气测试和测量
• 采暖、通风和空调 (HVAC) 网络
• 工业现场总线
• 楼宇自动化

• 5.7 kV rms 信号隔离型 RS-485 接口收发器
• 符合 DIN V VDE 0884-11 的 1500 V 峰值和直流工作电压
• 低辐射发射：通过 EN 55032 B 级认证，并在 2 层 PCB 上留有余量
• 接收器线缆反接智能功能
  • 校正 A 和 B 总线引脚上的线缆反接，同时保持全面的接收器故障安全功能
• RS-485 接口 A、B、Y 和 Z 总线引脚具有 IEC ESD 保护
  • ≥ ±12 kV IEC 61000-4-2 接触放电
  • ≥ ±15 kV IEC 61000-4-2 空气放电
• 低速 500 kbps 数据速率，适用于 EMI 控制
• 灵活电源输入
  • 初级 VDD1 电源为 1.7 V 至 5.5 V
  • 隔离 VDD2 电源为 3.0 V 至 5.5 V

• 符合 5V VDD2 的 Profibus
• −40°C 至 +125°C 的宽工作温度范围
• 高共模瞬变抗扰度：>250 kV/μs
• 短路、开路和输入悬空接收器失效安全
• 支持 192 个总线节点（72 kΩ 接收器输入阻抗）
• 全面支持热插拔控制器（无毛刺上电和关断）
• 安全和监管审批（申请中）
  • CSA 元件验收通知 5A、DIN V VDE V 0884-11、UL 1577, CQC11-471543-2012、IEC 61010-1

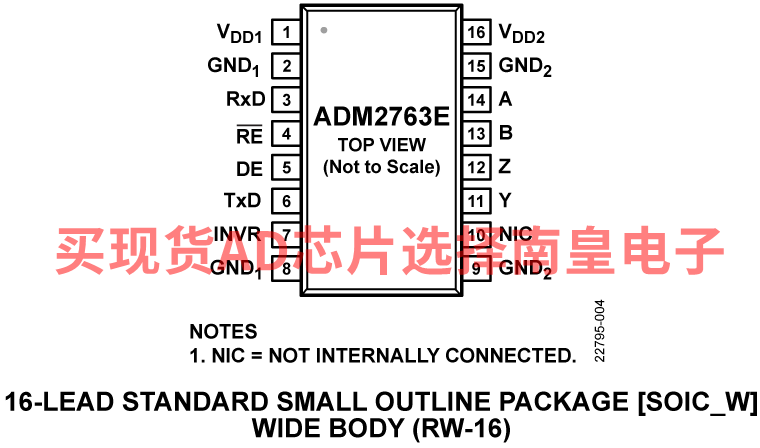

• 16 引脚、宽体 SOIC_W 封装，标准引脚排列的爬电距离和净空为 8.3 mm

ADM2763EBRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 125C，AD官网报价：2.89（100-499个）；2.5（1000+个）

ADM2763EBRWZ-RL7，封装：16-Lead SOIC Wide，包装形式及数量：卷带，400，工作温度：-40 to 125C，AD官网报价：2.89（100-499个）；2.5（1000+个）

EVAL-ADM2763EEBZ：ADM2763E 评估板

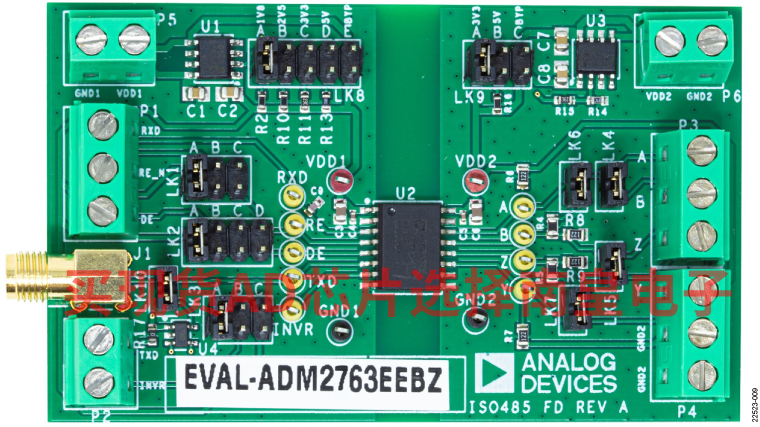

EVAL-ADM2463EEBZ/EVAL-ADM2763EEBZ 可以简单有效地评估 ADM2463E 和 ADM2763E 5.7 kV rms、500 kbps 信号隔离型 RS-485 接口收发器。EVAL-ADM2463EEBZ 和 EVAL-ADM2763EEBZ 的功能相同。图 1 显示了 EVAL-ADM2463EEBZ 评估板，并代表两个评估板。

EVAL-ADM2463EEBZ/EVAL-ADM2763EEBZ 中随附可在单个系统中评估 ADM2463E 和 ADM2763E 套件的选项。可通过评估板上的螺丝接线板，轻松访问数字和 RS-485 接口总线信号。通过板载跳线选项可以配置每个数字输入。

两个板载 ADP7104 低压差（LDO）调节器可接入高达 20 V 的输入电压，并向 VDD1 引脚和 VDD2 引脚输出一系列可选电源电压，并可通过跳线选项进行配置。可以将 LDO 调节器置于旁路，而直接使用外部电源为 ADM2463E 和 ADM2763E 的 VDD1 电源引脚和 VDD2 电源引脚供电。

灵活的 VDD1 引脚初级侧逻辑电源允许该套件在 1.7 V 到 5.5 V 的数字输入/输出 (I/O) 电压下运行，从而可在使用 1.8 V 或 2.5 V 电源时，通过现代节点进行通信。VDD1 引脚也可以由 ADP7104 稳压电源供电。

可采用其他方法向该套件提供传输数据输入 (TxD) 信号。评估板上配有可选的 LTC1799 振荡器，可以进行配置，并为 10 kHz 到250 kHz 范围内的 TxD 数字输入提供时钟信号。通过接线板，可轻松地有线连接微控制器或处理器。为了获得较佳的信号完整性，可以使用板载超小型 A 版 (SMA) 连接器连接外部数据信号。

评估板具有适用于 ADM2463E 和 ADM2763E 全双工、信号隔离型、RS-485 接口收发器的尺寸的 10.10 mm × 10 mm、16 引脚、标准小外形、宽体（SOIC_W）封装。

有关 ADM2463E 和 ADM2763E 的完整详细信息，请参阅 ADM2463E 和 ADM8642 的数据手册。在使用EVAL-ADM2463EEBZ/EVAL-ADM2763EEBZ 时，必须同时参阅本用户指南。
