ADM2582E/ADM2587E 是具备±15 kV ESD保护功能的完全集成式信号和电源隔离数据收发器，适合多点传输线路上的高速通信应用。内部集成隔离式DC-DC电源，无需外加DC-DC隔离模块。

器件针对平衡传输线路而设计，符合ANS/TIA/EIA-485-A-98和ISO 8482:1987(E)标准。

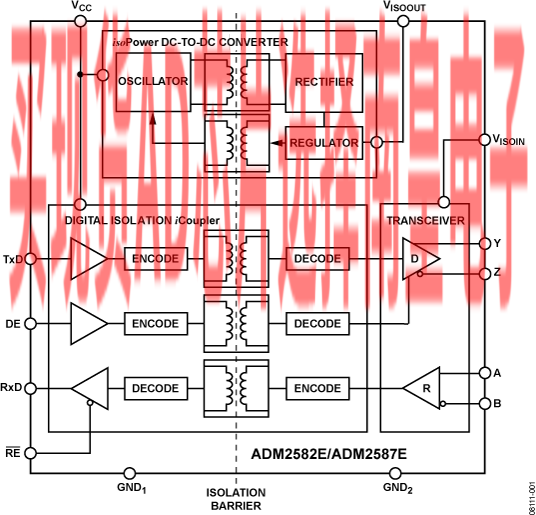

这些器件集成ADI公司的 iCoupler 技术，将一个3通道隔离器、一个三态差分线路驱动器、一个差分输入接收器和ADI公司的 isoPower DC/DC转换器集成于单封装中。它们采用5V或者3.3V单电源供电，实现完全集成的信号和电源隔离RS-485解决方案。

ADM2582E/ADM2587E驱动器具有高电平有效使能特性。此外具有低电平有效接收器使能特性，禁用时可使接收器输出进入高阻态。

这些器件具有限流和热关断特性，可防止发生输出短路以及总线竞争导致功耗过大的情况。该器件的额定温度范围为工业温度范围，提供20引脚、宽体SOIC封装。

ADM2582E/ADM2587E包含 isoPower 技术，应用高频率开关元件通过变压器实现转换功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。关于电路板布局考量因素的详细信息，请参考应用笔记AN-0971： isoPower 器件的辐射控制。

应用

• 隔离式RS-485/RS-422接口
• 工业现场网络
• 多点数据传输系统

• 隔离式RS-485/RS-422收发器，可配置为半双工或全双工
• 集成 isoPower 的隔离式DC/DC转换器
• RS-485输入/输出引脚提供±15 kV ESD保护
• 符合ANSI/TIA/ EIA-485-A-98和ISO 8482:1987(E)标准
• 数据速率：16 Mbps
• 工作电压：5 V或3.3 V
• 总线最多支持与256个节点连接
• 开路和短路故障保护接收器输入
• 高共模瞬变抗扰度：>25 kV/µs
• 热关断保护
• 安全和法规认证

  • UL认证：1分钟2500 V rms，符合UL 1577标准
  • 符合VDE标准证书
    – DIN EN 60747-5-2 (VDE 0884 Part 2): 2003-01
    – VIORM = 560 V 峰值
• 工作温度范围：−40°C至+85°C

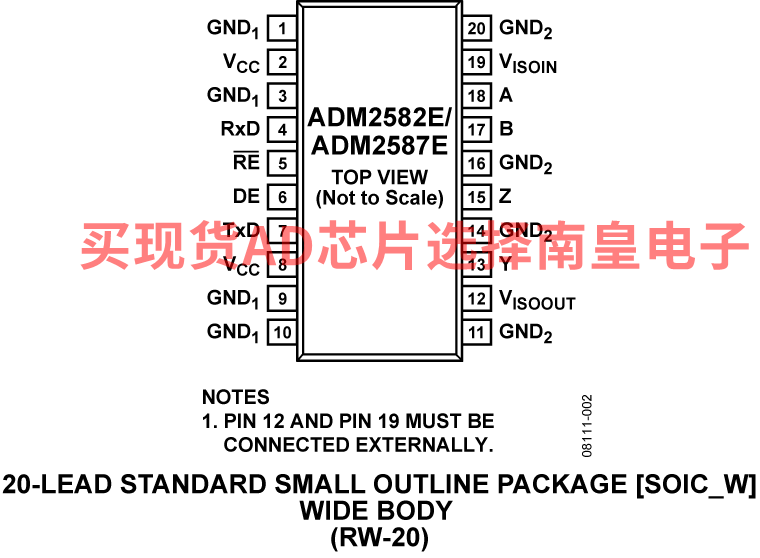

• 高集成度,20引脚,宽体SOIC封装

ADM2582EBRWZ，封装：20-Lead SOIC (Wide)，包装形式及数量：管装，37，工作温度：-40 to 85C，AD官网报价：8.03（100-499个）；6.83（1000+个）

ADM2582EBRWZ-REEL7，封装：20-Lead SOIC (Wide)，包装形式及数量：卷带，400，工作温度：-40 to 85C，AD官网报价：8.03（100-499个）；6.83（1000+个）

EVAL-ADM2582E：ADM2582E 评估板

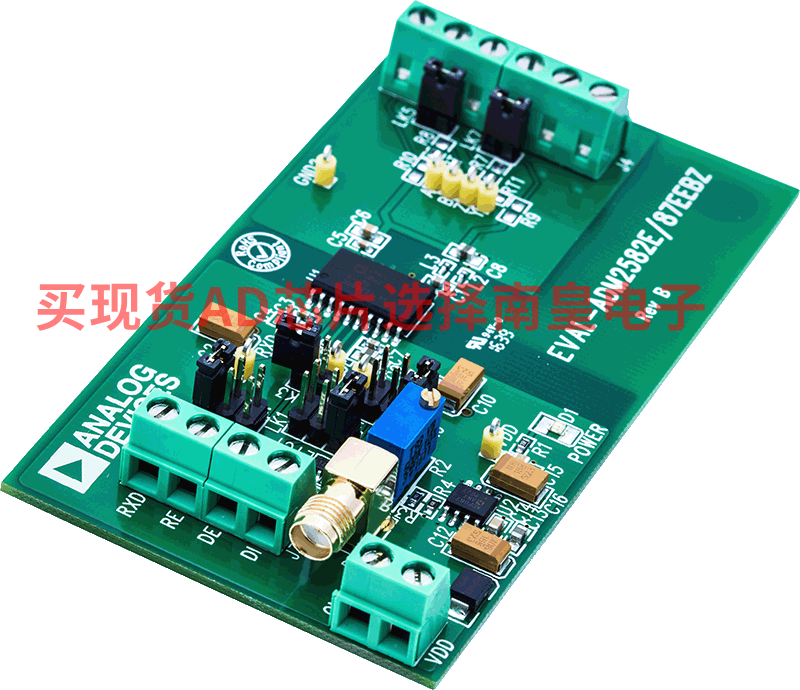

ADM2582E电源与信号隔离RS-485收发器提供两个选项，可轻松完成评估；EVAL-ADM2582EEBZ 6层EN55022 B类辐射兼容评估板或EVAL-ADM2582EEMIZ 2层EN55022 A类辐射兼容评估板。两个评估板选项均配有20引脚宽体SOIC器件ADM2582E。

EVAL-ADM2582EEBZ评估板设计用于减少采用isoPower技术的高频开关元件产生的辐射；该技术通过其变压器传输电力。6层评估板根据应用笔记AN-0971：“isoPower器件的辐射控制建议”中的原则进行布局。EVAL-ADM2582EEBZ评估板经过独立测试机构的测试。该评估板通过了IEC 61000-4-5最高2 kV的电涌测试。

EVAL-ADM2582EEMIZ设计用于减少采用isoPower技术的高频开关元件产生的辐射；该技术通过ADM2582E/ADM2587E集成变压器传输电力。2层评估板根据应用笔记AN-1349：“将ADM2582E/ADM2587E RS-485/RS-422收发器辐射降至低点的PCB实施指南”中的原则进行布局。EVAL-ADM2582EEMIZ评估板经测试和认证符合EN55022 A类标准。

EVAL-2LCANRS485：EVAL-2LCANRS485 评估板

ADM3053 和 ADM2582E 基于 ADI 公司的 iCoupler 技术，将逻辑侧信号隔离通道集成在 ADI 公司的 isoPower 直流/直流转换器中，以提供隔离式稳压电源。EVAL-2LCANRS485EBZ 评估板演示了在 2 层印刷电路板 (PCB) 上进行布局的较佳实践。该板已根据 EN 55032 进行了测试，超越了 A 级限制。

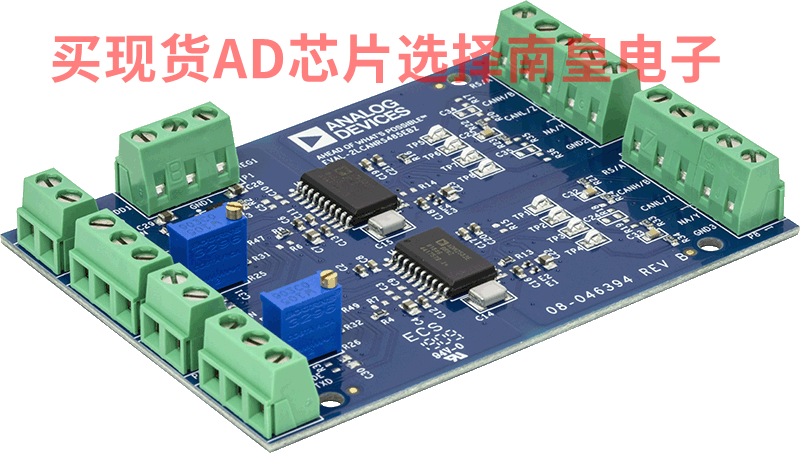

EVAL-2LCANRS485EBZ 在交付时针对控制器局域网 (CAN) 填充了 ADM3053 信号和电源隔离型收发器，并针对 RS-485 填充了 ADM2582E 信号和电源隔离型收发器。通过 EVAL-2LCANRS485EBZ 可以访问两个收发器的输入和输出功能。

虽然 ADM3053 和 ADM2582E 不是直接引脚兼容的，但 EVAL-2LCANRS485EBZ 可以交替填充两个 ADM3053 器件或两个 ADM2582E 器件。

可以在 ADM3053 和 ADM2582E 数据手册中找到 ADM3053 和 ADM2582E 的完整规格，使用 EVAL-2LCANRS485EBZ 时必须同时参阅这些规格和本用户指南。
