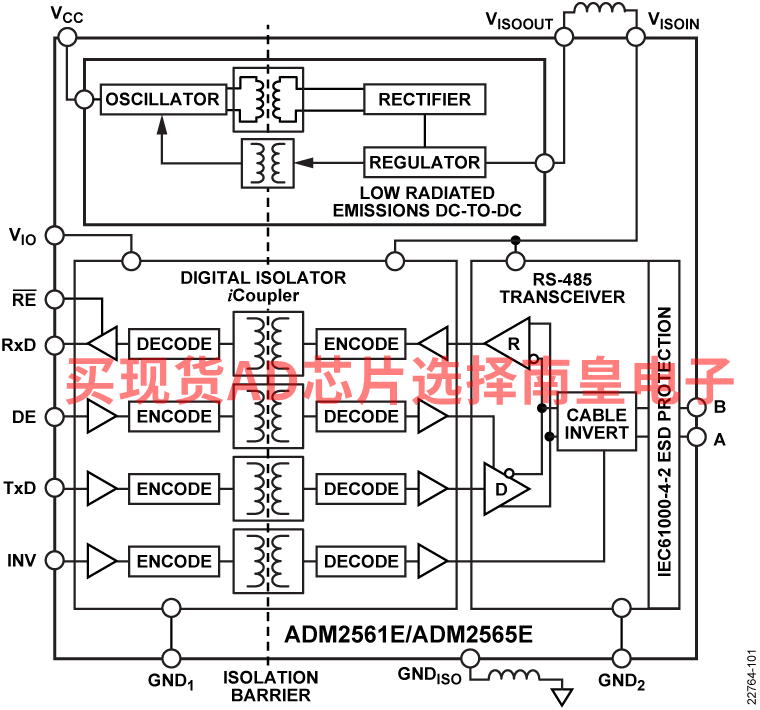

ADM2561E、ADM2563E、ADM2565E和ADM2567E均为3 kV rms信号和电源隔离RS-485收发器。这些器件针对平衡传输线路而设计，符合ANS/TIA/EIA-485-A-98和ISO 8482:1987(E)标准。这些器件使用隔离电源和接地引脚上的两个小型外部0402铁氧体，通过了符合EN 55032 B类标准的辐射发射测试，在2层印刷电路板(PCB)上具有裕量。该器件集成了低电磁干扰(EMI)、隔离式DC-DC转换器，无需外部隔离电源。该隔离栅不受系统级电磁兼容性(EMC)标准的影响。该系列的隔离器器件在RS-485 A、B、Y和Z引脚上提供±12 kV接触和±15 kV空气IEC61000-4-2 ESD保护。这些器件还具有电缆反相引脚，允许用户快速校正A、B、Y和Z总线引脚上的反向电缆连接，同时保持完整的接收器故障安全性能。

提供在长电缆传输中针对低速进行优化的压摆率限制版本，且最大数据速率为500 kbps。提供半双工和全双工版本。该全双工通用器件支持独立的驱动器和接收器电缆反相，以实现额外的灵活性。

应用

• 采暖、通风和空调(HVAC)网络
• 工业现场总线
• 楼宇自动化
• 公用设施网络
• 电表

• 3 kV rms隔离RS-485/RS-422收发器
• 集成低辐射的隔离式DC-DC转换器
• 符合EN 55032 B类标准，在2层PCB上具有裕量
• 电缆反相智能特性
  • 校正A、B、Y和Z总线引脚上的反向电缆连接，同时保持完整的接收器故障安全特性
• RS-485 A、B、Y和Z引脚提供ESD保护
  • IEC61000-4-2接触放电：≥±12 kV
  • IEC61000-4-2空气放电：≥±15 kV
• 高速数据速率：25 Mbps (ADM2565E/ADM2567E)
• 用于EMI控制的低速500 kbps数据速率(ADM2561E/ADM2563E)
• 灵活的电源
  • 输入VCC电源电压范围：3 V至5.5 V
  • 逻辑VIO电源电压范围：1.7 V至5.5 V
  • VSEL引脚用于选择5 V(VCC > 4.5 V)或3.3 V的VISO电源电压

• PROFIBUS兼容5 V VISO
• 宽工作温度范围：−40°C至+105°C
• 高共模瞬变抗扰度：250 kV/µs
• 短路、开路和输入悬空接收器故障安全
• 支持196总线节点（接收器输入阻抗：72 kΩ）
• 完全支持热插拔（无毛刺上电/关断）/li>
• 安全和法规认证（申请中）
• CSA元件验收通知5A、DIN V VDE V 0884-11、UL 1577、CQC11-471543-2012、IEC 61010-1
• 符合ANSI/TIA/EIA-485-A-98和ISO 8482:1987(E)标准
• 28引脚、细间距SOIC_W封装(10.15 mm × 10.05 mm)，超过8.0 mm的爬电距离和电气间隙

ADM2565EBRNZ，封装：28-Lead SOIC (Wide, Finer Pitch)，包装形式及数量：管装，46，工作温度：-40 to 105C，AD官网报价：6.33（100-499个）；5.49（1000+个）

ADM2565EBRNZ-RL7，封装：28-Lead SOIC (Wide, Finer Pitch)，包装形式及数量：卷带，400，工作温度：-40 to 105C，AD官网报价：6.33（100-499个）；5.49（1000+个）

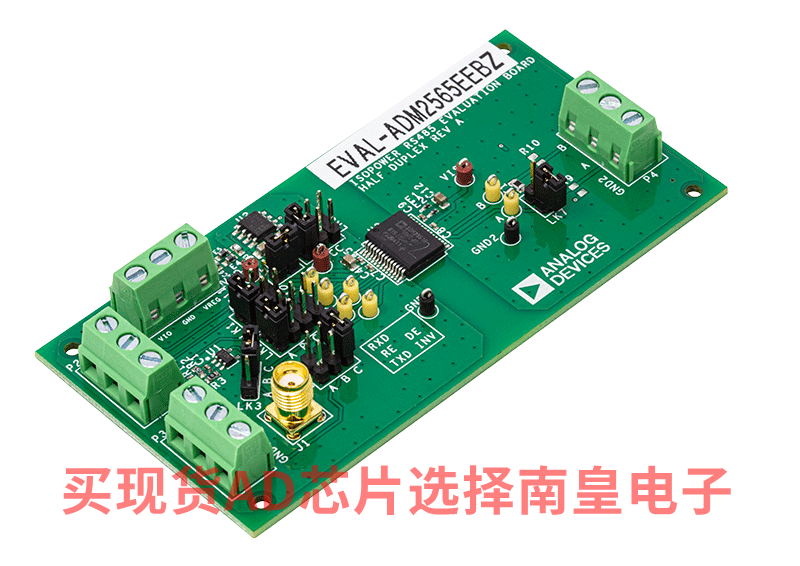

EVAL-ADM2565E：3 kV RMS ADM2565E 和 5.7 kV RMS ADM2865E、信号和电源隔离型、±15 kV IEC ESD RS-485 接口收发器的评估

EVAL-ADM2565EEBZ 和 EVAL-ADM2865EEBZ 可分别简化、有效地评估 3 kV rms ADM2565E 和 5.7 kV rms ADM2865E 信号和电源、隔离型、半双工 RS-485 接口收发器。ADM2565E 和 ADM2865E 收发器使用小尺寸、10.15 mm × 10.05 mm、28 引脚、外形小巧、宽体且间距精细的 (SOIC_W_FP) 封装。

ADM2565E 和 ADM2865E 都具有集成的、隔离型 DC-DC 转换器，为该套件的隔离面提供电源，而无需额外 IC。

板载 ADP7104 低电压差 (LDO) 调节器可接收 3.3 V 到 20 V 的输入电压，并将电压调节到 3.3 V 或 5 V 的可选范围，为 ADM2565E 和 ADM2865E 的 VCC 引脚供电。可旁路 LDO 调节器来直接为 ADM2565E 和 ADM2865E 的 VCC 引脚供电。

评估板上的螺丝接线端子可连接到 ADM2565E 和 ADM2865E 的灵活的 VIO 逻辑电源引脚。此连接可实现 ADM2565E 和 ADM2865E 在 1.7 V 到 5.5 V 的数字输入/输出 (I/O) 电压下运行，从而可以与使用 1.8 V 或 2.5 V 电源供电的节点进行通信。VIO 引脚也可以由 ADP7104 稳压电源供电。

可通过每个评估板上的螺丝接线端子轻松访问数字和 RS-485 接口总线信号。通过板载跳线选项可以配置每个数字输入。

可采用其他方法向 ADM2565E 或 ADM2865E 提供传输数据输入 (T×D) 信号。每个评估板上都配有 LTC6900 振荡器，可以选择性地配置，为 1 kHz 到 12.5 kHz 范围内的 T×D 数字输入提供时钟信号。为了获得较佳的信号完整性，可以使用板载超小型 A 版 (SMA) 连接器以高达 25 Mbps 的高数据速率连接外部数据信号。

EVAL-ADM2565EEBZ 装有 3 kV rms 隔离式 RS-485 收发器ADM2565E，EVAL-ADM2865EEBZ 装有 5.7 kV rms 隔离式 RS-485 收发器。这两个评估板的区别仅在于安装在 U3 上的隔离型 RS-485 接口的套件。

有关 ADM2565E 或 ADM2865E, 的完整详细信息，请参阅 ADM2565E 数据手册或 ADM2865E 数据手册。在使用 EVAL-ADM2565EEBZ 和EVAL-ADM2865EEBZ 时，必须同时参阅本用户指南。
