ADM2486差分总线收发器是一款集成式电流隔离器件，适用于多点总线传输线路的双向数据通信。它针对平衡传输线路而设计，符合ANSI EIA/TIA-485-A和ISO 8482:1987(E)标准。

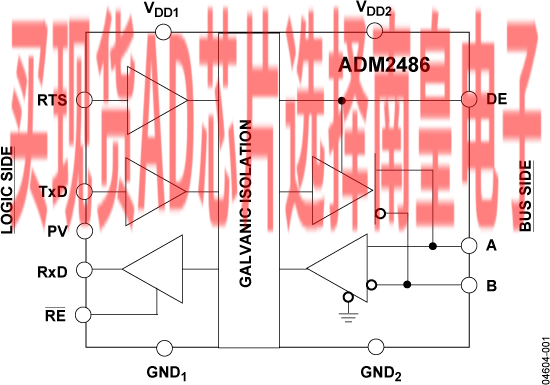

该器件采用ADI公司的iCoupler技术，将三通道隔离器、三态差分线路驱动器和差分输入接收器集成于单封装中。器件逻辑端采用5 V或3 V电源供电，总线端则采用隔离式5 V电源供电。

ADM2486驱动器具有高电平有效使能特性。驱动器差分输出与接收器差分输入内部相连，形成差分输入/输出端口；当驱动器禁用时，或者当VDD1或VDD2 = 0 V时，该端口向总线提供极小的负载。该器件还具有高电平有效接收器禁用特性，可使接收器输出进入高阻抗状态。

该器件具有限流和热关断特性，可防止发生输出短路以及总线竞争导致功耗过大的情况。额定温度范围为工业温度范围，提供16引脚、宽体SOIC封装。

应用

• 隔离式RS-485/RS-422接口
• PROFIBUS网络
• 工业现场网络
• 多点数据传输系统

• 半双工、隔离式RS-485收发器
• PROFIBUS兼容
• 符合ANSI EIA/TIA 485-A与ISO 8482: 1987(E)标准
• 数据速率：20 Mbps
• 5 V或3 V工作电压(VDD1)
• 高共模瞬变抗扰度： >25 kV/μs
• 隔离DE状态输出
• 接收器开路故障安全设计
• 热关断保护
• 总线支持50个节点
• 安全和法规认证
  • UL认证：—1分钟2500 Vrms，符合UL 1577标准
  • CSA元件验收通知#5A
    • IEC 609501 800 Vrms（基本），400 Vrms（加强）
  • VDE合格证书
    • DIN V VDE 0884-10 (VDE V 0884-10)：2006-12
    • VIORM = 560 V峰值
• 工作温度范围： −40°C至+85°C
• 16引脚宽体SOIC封装

ADM2486BRW-REEL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：

ADM2486BRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：3.93（100-499个）；3.41（1000+个）

ADM2486BRWZ-REEL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：3.93（100-499个）；3.41（1000+个）

EVAL-ADM2486：ADM2486 评估板

EVAL-ADM2486EBZ支持轻松而快速地评估ADM2486 RS-485收发器。 所有输入和输出功能都可以通过该评估板执行，无需任何外部元件。ADM2486差分总线收发器是一款集成式电流隔离器件，适用于多点总线传输线路的双向数据通信。

该器件采用ADI公司的iCoupler技术，将三通道隔离器、三态差分线路驱动器和差分输入接收器集成于单封装中。 器件逻辑端采用5 V或3 V电源供电，总线端则采用隔离式5 V电源供电。

---

EVAL-FMCMOTCON2：停产：AD-FMCMOTCON2-EBZ评估板

该评估板已停产且不再推荐使用。

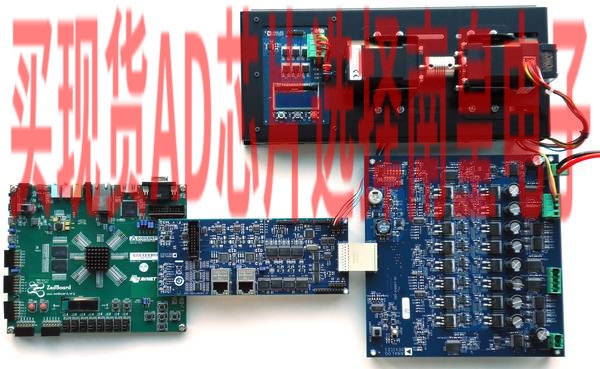

AD-FMCMOTCON2-EBZ是一款完整的FPGA夹层卡(FMC)板载高性能伺服系统，旨在提供完整的电机驱动系统，实现三相PMSM和感应电机（最高可驱动至48V且功耗为20A）的高效和高动态控制。

两台电机可同时驱动，每台电机配备单独的电源供电。系统集成高质量电源；可靠的电源、控制和反馈信号隔离；精确的电机电流和电压信号测量；实现控制器快速响应的控制信号高速接口；工业以太网高速接口；单端霍尔、差分霍尔、编码器和旋变器接口；数字位置传感器接口；带FPGA/SoC接口的灵活控制。

该套件由两片板组成：一片控制器板和一片驱动板。可选的AD-DYNO2-EBZ测功器是驱动系统的延伸产品，也可从Avnet订购。

控制器板

与高低电压驱动板接口的数字板 兼容具有FMC LPC或HPC连接器的所有Xilinx FPGA平台 FMC信号电压自适应接口，支持在所有FMC电压电平上无缝工作 完全隔离的数字控制和反馈信号 隔离式Xilinx XADC接口 2个千兆以太网物理层，用于高速工业通信，支持第三方EtherCAT 单端霍尔、差分霍尔、编码器和旋变器接口 数字传感器接口 EnDat BISS接口

驱动板

电机最高可驱动至48V且功耗为20A 同时驱动2个电机 采用ADI隔离栅极驱动器实现高频驱动级 支持的电机类型
BLDC
PMSM
有刷直流电机
步进电机（双极性/单极性） 集成过流保护 反向电压保护 利用隔离式ADC测量电流和电压 BEMF过零检测，用于实现PMSM或BLDC电机的无传感器控制 为2个电机提供单独的电源，以便电机不会相互影响

集成嵌入式控制功能的测功器系统

两台BLDC电机通过采用动态配置的刚性耦合连接而成，可用于测试实时电机控制性能。 一台BLDC电机用作电子可调负载，由嵌入式控制系统驱动。 该电机可直接连接至FMC电机驱动器以便获取复合/有源负载。 该负载还可通过AD-FMCMOTCON2-EBZ驱动以便实现动态负载曲线性能。 其他BLDC电机通过FMC电机驱动器驱动。 测量和显示负载电机电流 测量和显示负载电机速度 采用Analog Discovery和MathWorks Instrumentation Control Toolbox实现外部控制

软件：

示例参考设计说明如何使用Xilinx FPGA或SoC平台以及随硬件一同提供的Mathworks高性能控制算法。 单击软件链接，可找到关于FMC板及其使用方法、设计封装和相应工作软件的信息。
