ADM2485差分总线收发器是一款集成式电流隔离器件，适用于多点总线传输线路的双向数据通信。它针对平衡传输线路而设计，符合ANSI/TIA/EIA RS-485-A-98和ISO 8482:1987(E)标准。

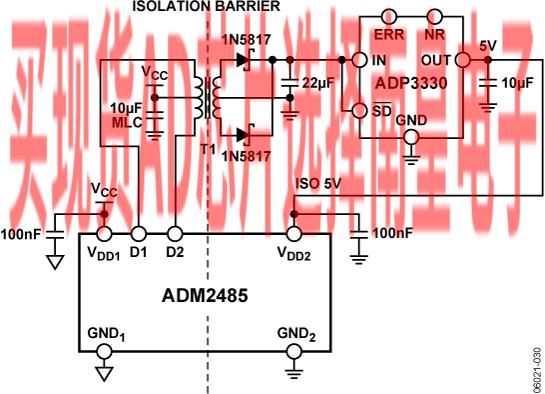

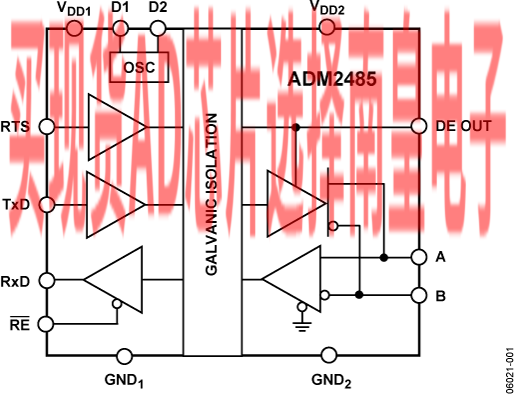

该器件采用ADI公司的iCoupler技术，将3通道隔离器、三态差分线路驱动器和差分输入接收器集成于单封装中。片内振荡器输出一对方波，以驱动外部变压器提供隔离电源。器件逻辑端可以采用5 V或3.3 V电源供电，总线端则采用5 V隔离电源供电。

ADM2485驱动器具有高电平有效使能特性。驱动器差分输出与接收器差分输入内部相连，形成差分输入/输出端口；当驱动器禁用时，或者当VDD1或VDD2 = 0 V时，该端口向总线提供极小的负载。该器件还具有高电平有效接收器禁用特性，可使接收器输出进入高阻抗状态。

该器件具有限流和热关断特性，可防止发生输出短路以及总线竞争导致功耗过大的情况。该器件的额定温度范围为工业温度范围，提供16引脚、宽体SOIC封装。

应用

• 隔离式RS-485/RS-422接口
• PROFIBUS 网络
• 工业现场网络
• 多点数据传输系统

• 半双工、隔离式RS-485收发器
• 集成可驱动外部变压器的振荡器
• PROFIBUS兼容
• 符合ANSI/TIA/EIA RS-485-A-98和ISO 8482:1987(E)标准
• 数据速率：16 Mbps
• 5 V或3.3 V工作电压(VDD1)
• 高共模瞬变抗扰度：>25 kV/µs

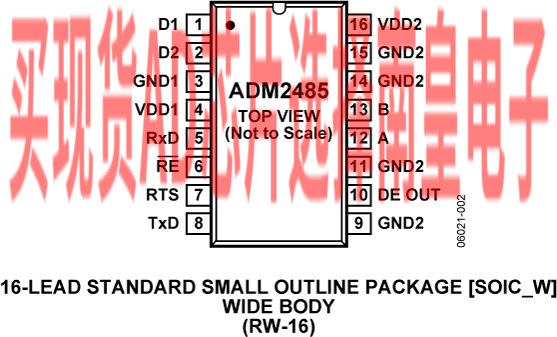

• 16引脚宽体SOIC封装
• 总线支持50个节点
• 隔离DE OUT状态输出
• 热关断保护
• 安全和法规认证
  • UL认证：1分钟2500 V rms，符合UL 1577
  • VDE合格证书
    • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
    • 加强绝缘，VIORM = 560 V峰值
• 工作温度范围：–40°C至+85°C
• 16引脚宽体SOIC封装

ADM2485BRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：5.31（100-499个）；4.62（1000+个）

ADM2485BRWZ-REEL7，封装：16-Lead SOIC Wide，包装形式及数量：卷带，400，工作温度：-40 to 85C，AD官网报价：5.31（100-499个）；4.62（1000+个）

EVAL-ADM2485：ADM2485 评估板

ADM2485评估板支持快速而轻松地评估ADM2485隔离式RS-485收发器。 所有输入和输出功能都可以通过该评估板执行，无需任何外部元件。 当ADM2485的逻辑端采用3.3 V电源供电时，需用一个1:2.2 (DA2304_AL)变压器T1将电源电压从3.3 V设为6 V。这样可以确保ADP667 LDO具有足够的裕量，可以提供5 V调节输出(EVAL-ADM2485EB3Z)。

若ADM2485的逻辑端采用5 V电源供电时，需采用匝数比为1:1.5 (DA2303_AL)的变压器T1，以便ADP667 LDO具有足够的裕量，可以提供5 V调节输出(EVAL-ADM2485EB5Z)。
