ADM2484E是一款隔离数据收发器，提供±15 kV ESD保护，适用于多点传输线路的高速、半双工或全双工通信。在半双工模式下，发射器输出与接收器输入共用同一传输线路。发射器输出引脚Y和Z分别在外部与接收器输入引脚A和B相连。

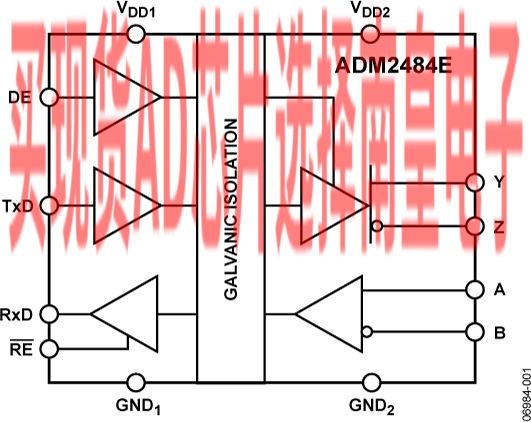

ADM2484E针对平衡传输线路而设计，符合ANSI TIA/EIA RS-485-A-1998和ISO 8482:1987(E)标准。该器件采用ADI公司的 iCoupler 技术，将3通道隔离器、三态差分线路驱动器和差分输入接收器集成于单封装中。

差分发射器输出和接收器输入具有静电放电电路 ， 可提供人体模型(HBM)±15 kV保护 。 器件逻辑端可以采用5 V或3.3 V电源供电 ， 总线端则要求采用隔离3.3 V电源供电。

该器件具有限流和热关断特性 ， 可防止发生输出短路以及总线竞争导致功耗过大的情况。

应用

隔离式RS-485/RS-422接口

工业现场网络

INTERBUS

多点数据传输系统

• 隔离RS-485/RS-422收发器，可配置为半双工或全双工
• RS-485输入/输出引脚提供±15 kV ESD保护
• 数据速率：500 kbps
• 符合ANSI TIA/EIA RS-485-A-1998和ISO 8482:1987(E)标准
• 工作电压(VDD1)：5 V或3.3 V
• 高共模瞬变抗扰度：>25 kV/µs
• 真故障保护接收器输入
• 总线上256个节点
• 热关断保护

• 安全和法规认证
  • UL认证
  • 隔离电压：1分钟5000 V rms，符合UL 1577
  • VDE合格证书
  • DIN V VDE V 0884-10
  • (VDE V 0884-10): 2006-12
  • 加强绝缘
  • VIORM = 849 VPEAK
  • CSA元件验收通知5A IEC 60950-1: 380 V rms（加强）
• 工作温度范围：
  -40°C至+85°C

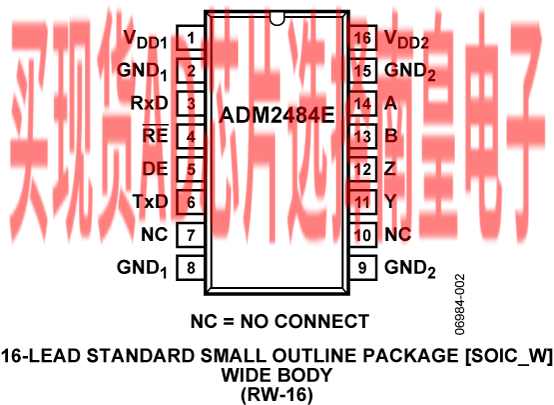

• 16引脚宽体SOIC封装

ADM2484EBRWZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：-40 to 85C，AD官网报价：3.54（100-499个）；3.08（1000+个）

ADM2484EBRWZ-REEL7，封装：16-Lead SOIC Wide，包装形式及数量：卷带，400，工作温度：-40 to 85C，AD官网报价：3.54（100-499个）；3.08（1000+个）

EVAL-ADM2484E：ADM2484E 评估板

EVAL-ADM2484EEBZ支持轻松而快速地评估ADM2484E RS-485收发器。 所有输入和输出功能都可以通过该评估板执行，无需任何外部元件。 ADM2484E差分总线收发器是一款集成式电流隔离器件，适用于多点总线传输线路的双向数据通信。

该器件采用ADI公司的iCoupler技术，将三通道隔离器、三态差分线路驱动器和差分输入接收器集成于单封装中。 器件逻辑端采用5 V或3.3 V电源供电，总线端则采用隔离式3.3 V电源供电。
