ADM2461E的基本参数
  • 制造厂商:AD
  • 产品类别:RS-232-RS-422-RS-485
  • 技术类目:隔离式 RS-485 接口
  • 功能描述:500 kbps、5.7 kV RMS、信号隔离型、半双工 RS-485 接口收发器,具有 ±15 kV IEC ESD
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
ADM2461E的产品详情:

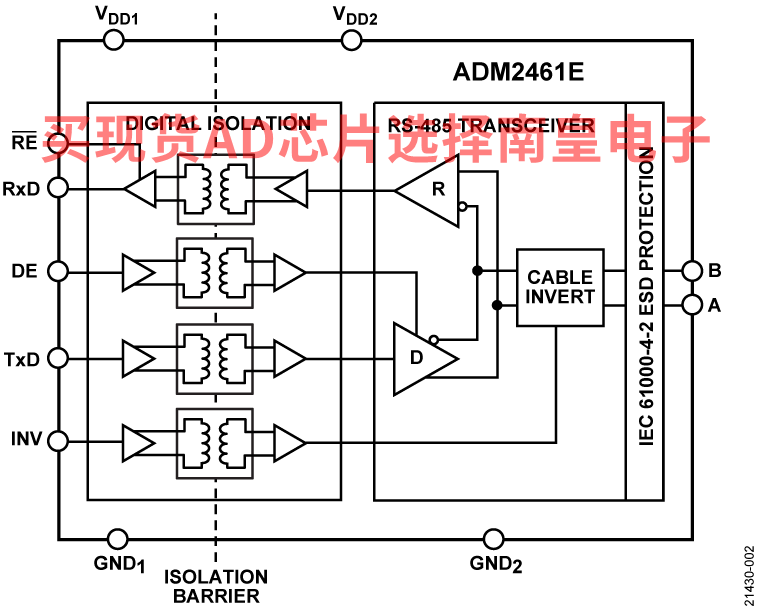

ADM2461E/ADM2463E 是 500 kbps、5.7 kV rms、信号隔离型 RS-485 接口收发器,在双层印刷电路板 (PCB) 上留有余量,并通过了 EN55032 B 类标准辐射发射测试。ADM2461E/ADM2463E 隔离栅具有强大的抗噪声和系统级 EMC 事件能力。该套件在 RS-485 接口的 A、B、Y 和 Z 引脚上具有 ≥±12 kV 接触和≥ ±15 kV 空气 IEC61000-4-2 静电放电保护 (ESD)。该套件具有线缆反接引脚,可快速校正 A、B、Y 和 Z 总线引脚上的反接线缆连接,同时保持接收器的全面失效安全性能。

该套件提供压摆率限制版本,这些版本针对长距离电缆传输中的低速进行了优化,最大数据速率为 500 kbps。这些套件具有较高的差分输出电压,在 VDD2 电源以 5 V 供电时,适合于现场总线节点。VDD1 初级电源和 VDD2 隔离式电源均支持广泛的电压范围,分别为 1.7 V 至 5.5 V 和 3 V 至 5.5 V。半双工和全双工套件选项采用行业标准的 16 引脚、宽体、标准 SOIC_W 封装,>爬电距离和净空为 8.0 mm。

应用

  • 采暖、通风和空调 (HVAC) 网络
  • 工业现场总线
  • 楼宇自动化
  • 公共设施网络
ADM2461E的优势和特点:
  • 5.7 kV rms 信号隔离型 RS-485 接口/RS-422 收发器
  • 低辐射,获得 EN55032 B 级认证,并在双层 PCB 上留有余量
  • 线缆反接智能功能
    • 校正 A、B、Y 和 Z 总线引脚上的线缆反接,同时保持全面的接收器故障安全功能
  • RS-485 接口 A、B、Y 和 Z 总线引脚具有 IEC ESD 保护
    • ≥±12 kV IEC61000-4-2 接触放电
    • ≥±15 kV IEC61000-4-2 空气放电
  • 低速 500 kbps 数据速率,适用于 EMI 控制
  • 灵活电源输入
    • 初级 VDD1 电源为 1.7 V 至 5.5 V
    • 隔离 VDD2 电源为 3.0 V 至 5.5 V
  • 符合 5 V VDD2 的 Profibus
  • −40°C 至 +125°C 的宽工作温度范围
  • 高共模瞬变抗扰度:>250 kV/μs
  • 短路、开路和输入悬空接收器失效安全
  • 支持 192 个总线节点(72 kΩ 接收器输入阻抗)
  • 全面支持热插拔控制器(无毛刺上电和关断)
  • 安全和监管审批(申请中)
  • CSA 元件验收通知 5A,DIN V VDE V 0884-11
  • UL 1577, CQC11-471543-2012, IEC 61010-1
  • 16 引脚、宽体 SOIC_W 封装 >标准引脚排列的爬电距离和净空为 8.0 mm
ADM2461E具体的完整产品型号参数及价格(美元):

ADM2461EBRWZ,封装:16-Lead SOIC Wide,包装形式及数量:管装,47,工作温度:-40 to 125C,AD官网报价:2.55(100-499个);2.22(1000+个)

ADM2461EBRWZ-RL7,封装:16-Lead SOIC Wide,包装形式及数量:卷带,400,工作温度:-40 to 125C,AD官网报价:2.55(100-499个);2.22(1000+个)

轻松满足您的AD芯片采购需求
ADM2461E的评估套件:

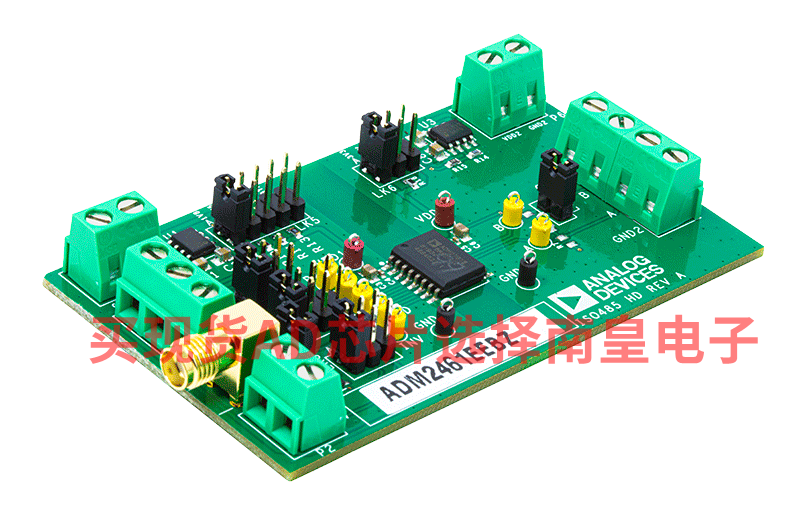

EVAL-ADM2461EEBZ:ADM2461E 评估板

EVAL-ADM2461EEBZ 可简单有效的评估 ADM2461E 500 kbps、5.7 kV rms 信号隔离型、半双工 RS-485 接口收发器。

EVAL-ADM2461EEBZ 随附用于评估单个系统中 ADM2461E 的选项。可通过 EVAL-ADM2461EEBZ 评估板上的螺丝接线板,轻松访问数字和 RS-485 接口总线信号。通过板载跳线选项可以配置每个数字输入。

两个板载 ADP7104 低压差(LDO)调节器可接入高达 20 V 的输入电压,并向 VDD1 引脚和 VDD2 引脚输出一系列可选电源电压,并可通过跳线选项进行配置。可以将 LDO 调节器置于旁路,而直接使用外部电源为 ADM2461E 的 VDD1 电源引脚和 VDD2 电源引脚供电。

灵活的 VDD1 引脚初级侧逻辑电源允许该套件在 1.7 V 到 5.5 V 的数字输入/输出 (I/O) 电压下运行,从而可在使用 1.8 V 或 2.5 V 电源时,通过现代节点进行通信。VDD1 引脚也可以由 ADP7104 稳压电源供电。

可采用其他方法向 ADM2461E. 提供传输数据输入 (TxD) 信号。EVAL-ADM2461EEBZ 评估板上配有可选的 LTC1799 振荡器,可以进行配置,并为 10 kHz 到 250 kHz 范围内的 TxD 数字输入提供时钟信号。通过接线板,可轻松地有线连接微控制器或处理器。为了获得较佳的信号完整性,可以使用板载超小型 A 版 (SMA) 连接器连接外部数据信号。

EVAL-ADM2461EEBZ 的尺寸适合于具有 10.10 mm × 10.65 mm、16 引脚、标准小外形、宽体(SOIC_W)封装的 ADM2461E 隔离型、半双工 RS-485 接口收发器。

有关 ADM2461E 的完整详细信息,请参阅 ADM2461E 数据手册,在使用 EVAL-ADM2461EEBZ 时,必须同时参阅该数据手册和本用户指南。
