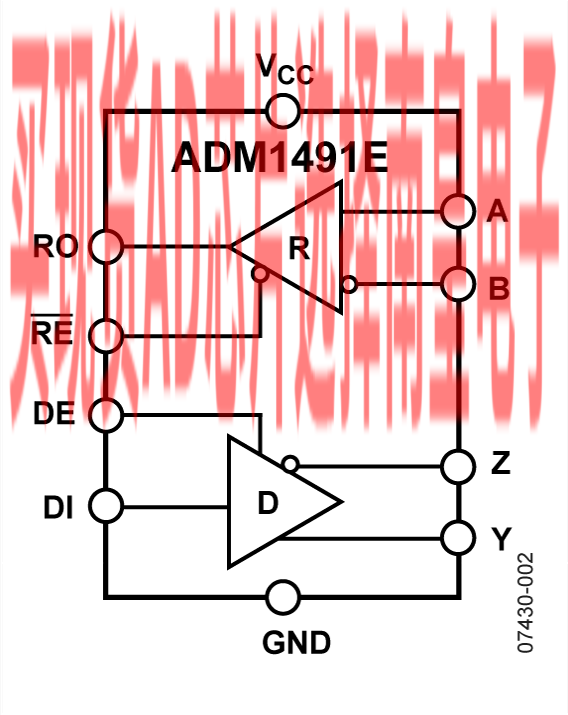

ADM1490E/ADM1491E是具有±8 kV ESD保护功能的RS-485收发器，适用于多点传输线路中的高速、全双工通信应用。具体地，ADM1491E设计用于通信数据速率达16 Mbps的电机控制应用。

ADM1491E针对平衡传输线路而设计，符合TIA/EIA-485-A-98标准。该器件均具有12 kΩ接收器输入阻抗，支持RS-485单位负载工作模式，总线最多可连接32个节点。

差分发射器输出和接收器输入具有静电放电电路，可提供人体模型(HBM) ±8 kV保护。

ADM1491E采用5 V单电源供电。短路保护和热关断电路可防止总线竞争或输出短路导致功耗过大。

短路保护电路可使故障条件下的最大输出电流限制为±250 mA。如果热关断电路检测到芯片温度超过150°C，则会强制驱动器输出进入高阻抗状态。

如果输入未连接（浮地），ADM1491E接收器所具有的故障安全特性将使输出保持逻辑高状态。

ADM1491E具有极快且匹配严格的开关时间。驱动器传播延迟极小，数据传输速率最高可达16 Mbps，而低偏斜则使电磁辐射(EMI)降至低点。

ADM1491E的额定温度范围为商用和工业温度范围，提供两种封装：14引脚窄体SOIC和10引脚MSOP。

应用

• RS-485/RS-422接口
• 工业现场网络
• 高数据速率电机控制
>
• 多点数据传输系统
• 单端至差分信号转换

• 适用于高速电机控制应用的RS-485/RS-422全双工收发器
• 数据速率：16 Mbps
• RS-485输入/输出引脚提供±8 kV ESD保护
• 符合ANSI/TIA/EIA-485-A-1998标准
• 开路故障保护

• 适用于5 V电源应用
• 总线可连接32个节点（1个单位负载）
• 热关断保护
• 工作温度范围：−40°C至+85°C

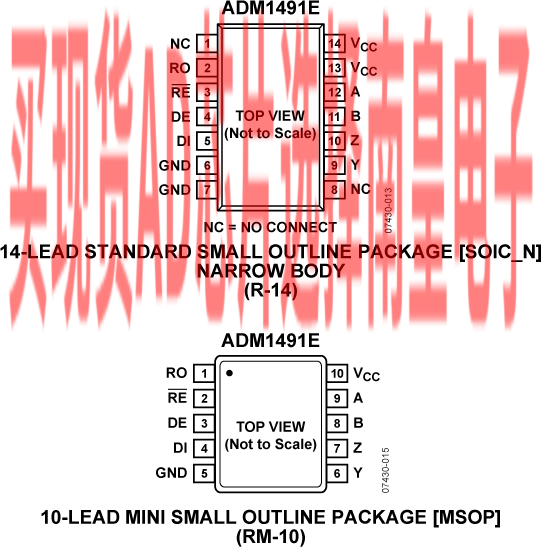

• 封装： 14引脚窄体SOIC 10引脚MSOP

ADM1491EBRMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：1.74（100-499个）；1.49（1000+个）

ADM1491EBRMZ-REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.74（100-499个）；1.49（1000+个）

ADM1491EBRZ，封装：14-Lead SOIC，包装形式及数量：管装，56，工作温度：-40 to 85C，AD官网报价：1.67（100-499个）；1.42（1000+个）

ADM1491EBRZ-REEL7，封装：14-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：1.67（100-499个）；1.42（1000+个）

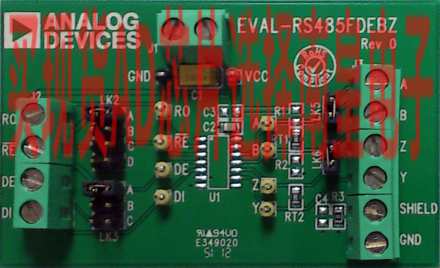

EVAL-RS485FDEBZ：标准RS-485全双工（14引脚SOIC封装）评估板EVAL-RS485FDEBZ

EVAL-RS485FDEBZ支持轻松而快速地评估采用标准14引脚SOIC封装的全双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B、Y和Z（全双工总线）可连接至一个总线螺丝端子板。A、B之间以及Y、Z之间连接端接电阻。端接电阻可在半双工配置下连接（A至Y、B至Z），以便对RS-485驱动器进行评估。针对接收器输入端的上拉和下拉（偏置电阻）提供封装，以便评估采用该配置的RS-485接收器。

用于板上评估的器件需另外订购。
