ADM12914是一款四通道电压监控器IC，提供业界领先的±0.8%阈值精度，非常适合监控各种应用中的多个供电轨。每个受监控的供电轨均有两个专用输入引脚VHx和VLx，利用这些引脚可以监控每个供电轨是否发生过压(OV)及欠压(UV)状况。所有受监控的供电轨均共用一个通用欠压(/UV)输出引脚和一个通用过压(/OV)输出引脚。

ADM12914含有一路1 V缓冲基准电压输出REF；当监控负电压时，它可充当偏置电压。三态SEL引脚决定第三路和第四路输入的极性，即通过引脚配置该器件来监控正电源或负电源。

该器件内置分流稳压器，因而可以用于电压较高的系统。此特性要求在主供电轨与VCC引脚之间放置一个电阻，用来限制流入VCC引脚的电流，使之不超过10 mA。ADM12914使用内部分流稳压器来调节VCC，以防电源线路电压超过绝对最大额定值。

ADM12914提供两种型号。ADM12914-1可提供锁存过压输出，该输出可通过切换LATCH输入引脚予以清零。ADM12914-2具有一个禁用引脚，它可以使过压和欠压输出引脚无效，从而禁用过压和欠压输出信号

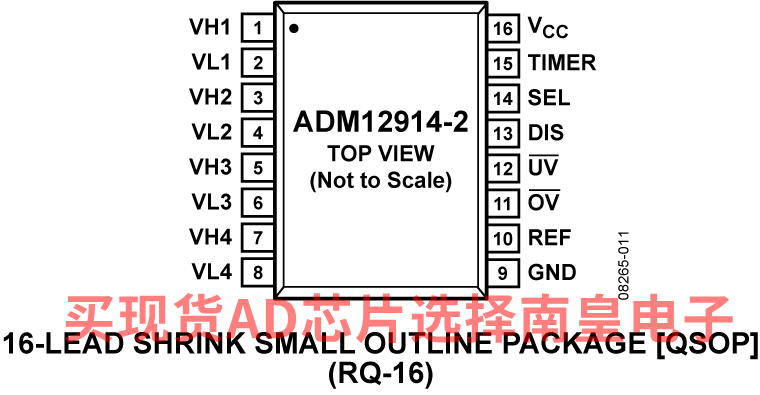

ADM12914采用16引脚QSOP封装，额定温度范围为?40°C至+125°C扩展温度范围。

应用

• 服务器电源监控
• 内核和I/O电压监控
• 电信设备
• 医疗设备

• 提供中文数据手册
• 四通道欠压/过压(UV/OV)正/负电压监控器
• 最多可监控两个负供电轨
• 可调欠压和过压输入阈值
• 扩展温度范围内业界领先的阈值精度：±0.8%

• 1 V缓冲基准电压输出
• 开漏欠压和过压复位输出
• 可调复位超时，具有禁用选项
• 保证输出范围：VCC可低至1 V
• 欲了解更多特性，请参考数据手册

ADM12914-1ARQZ，封装：16-Lead QSOP，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：3.28（100-499个）；3.16（1000+个）

ADM12914-1ARQZ-RL7，封装：16-Lead QSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.28（100-499个）；3.16（1000+个）

ADM12914-2ARQZ，封装：16-Lead QSOP，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：3.28（100-499个）；3.16（1000+个）

ADM12914-2ARQZ-RL7，封装：16-Lead QSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.28（100-499个）；3.16（1000+个）

EVAL-ADM2914：ADM2914/ADM12914 评估板

本页提供此产品的评估板文档和订购信息。
