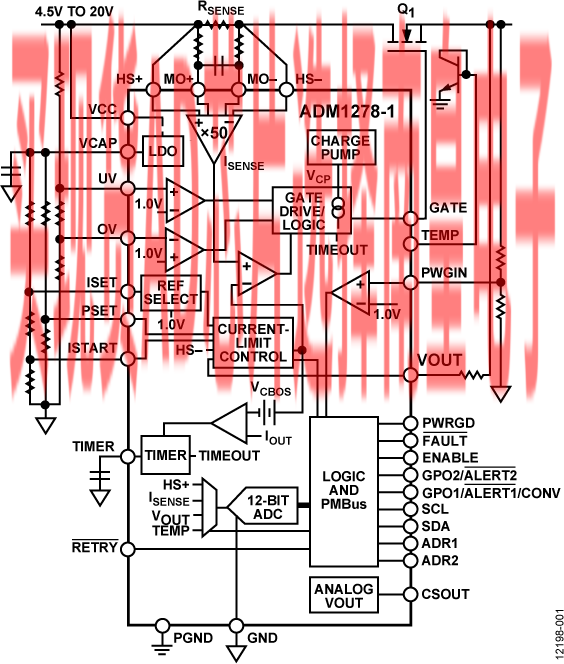

ADM1278是一款热插拔控制器，允许将电路板插入带电背板或从带电背板移除。 该器件还集成12位模数转换器(ADC)，可通过PMBus接口来进行电流、电压和功率回读。 负载电流利用内部电流检测放大器测量，通过HS+引脚和HS−引脚测量电源路径内检测电阻两端的电压。 默认电流限值设置为20 mV，如果需要，可通过内部基准电压源至ISET引脚的电阻分压器网络对该限值进行调整。

ADM1278通过GATE引脚控制电源路径中外部N沟道FET的栅极电压，从而限制流经检测电阻的电流， 检测电压及负载电流维持在预设最大值以下。 ADM1278通过限制FET保持开启（电流处于最大值时）的时间保护外部FET， 该限流时间通过选择连接至TIMER引脚的电容来设置。 此外，上电和故障期间，MOSFET的功耗由一个恒定的功率折返方案控制。 此功率水平和TIMER调节时间可以设置为适当的值，确保MOSFET始终在安全工作区(SOA)限值以内。 可编程启动电流限值还可实现dv/dt上电。

短路时，快速内部过流检测器在320 ns内作出响应，通知栅极关断， 1500 mA下拉器件可确保快速FET响应。

ADM1278提供过压(OV)和欠压(UV)保护，其阈值通过UV和OV引脚上的外部电阻分压器设置。 如果使用PWGIN引脚来监控输出，PWRGD信号可用于检测输出电源何时有效。

12位ADC可测量检测电阻内的电流、HS+引脚上的电源电压、输出电压以及外部NPN器件的温度。 PMBus接口允许控制器读取来自ADC的数据。 根据两个ADRx引脚的连接方式，最多可选择16个唯一的I2C地址。

ADM1278采用32引脚LFCSP封装，并具有一个RETRY引脚，该引脚可配置为在发生过流故障时自动重试或锁定。

应用

• 服务器
• 电源监控和控制/功率预算
• 电信与数据通信设备

• 精度达到±0.3%，支持通过12位ADC进行 IOUT、VIN、VOUT和温度回读
• 短路响应时间：320 ns
• 检测到FET不良时关断
• 恒定功率折返支持更严密的FET SOA保护
• 远端温度检测，带有可编程警告和关断阈值
• 通过电阻编程在5 mV至25 mV VSENSE进行电流限制

• 可编程启动电流限制
• UV、OV和PWRGD阈值精度：1%
• 独立的热插拔和电源监控器输入允许附加外部ADC滤波
• 持续报告功率和能耗
• 用于电流、电压和功率的峰值检测寄存器
• PROCHOT功率调节功能
• PMBus快速模式兼容接口

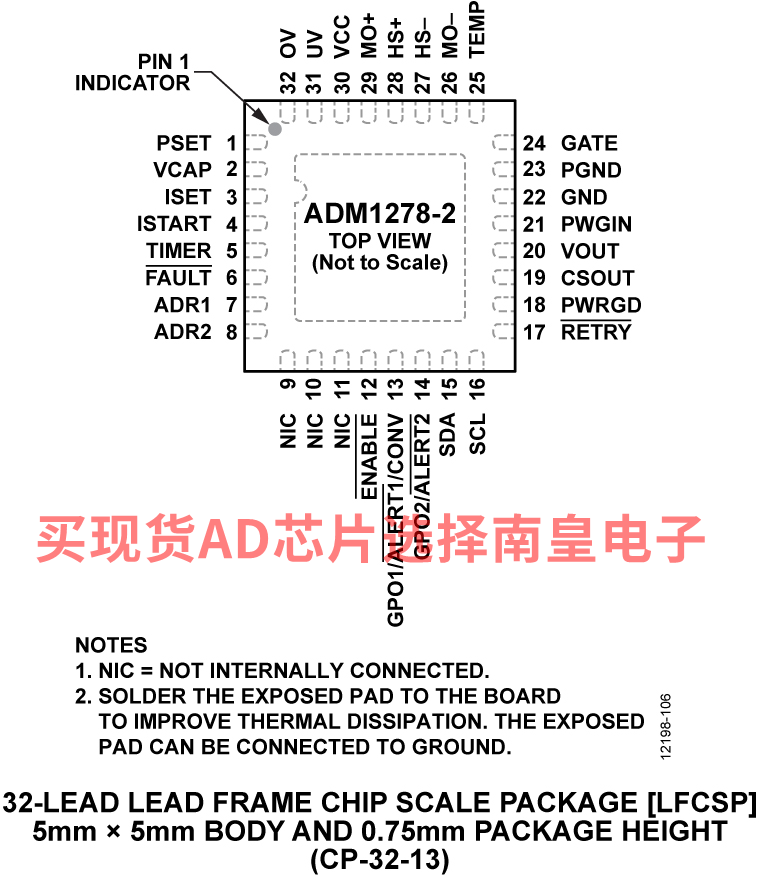

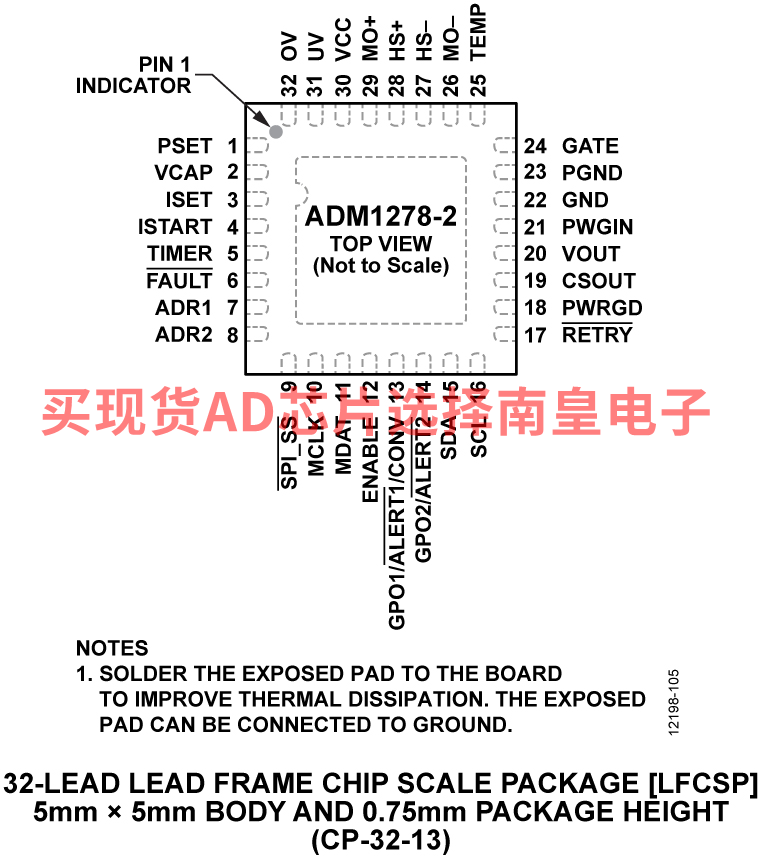

• 5 mm x 5 mm、32引脚LFCSP

ADM1278-1AACPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：15.05（100-499个）；13.69（1000+个）

ADM1278-1AACPZ-RL，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：15.05（100-499个）；13.69（1000+个）

ADM1278-1ACPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：10.78（100-499个）；9.8（1000+个）

ADM1278-1ACPZ-RL，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：10.78（100-499个）；9.8（1000+个）

ADM1278-1BCPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：8.89（100-499个）；8.09（1000+个）

ADM1278-1BCPZ-RL，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：8.89（100-499个）；8.09（1000+个）

ADM1278-2ACPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：10.78（100-499个）；9.8（1000+个）

ADM1278-2ACPZ-RL，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：10.78（100-499个）；9.8（1000+个）

ADM1278-3ACPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：10.78（100-499个）；9.8（1000+个）

ADM1278-3ACPZ-RL，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：10.78（100-499个）；9.8（1000+个）

EVAL-ADM1278：ADM1278 评估板

EVAL-ADM1278EBZ是用于ADM1278的紧凑型全功能评估板。 该板布局让用户对于所有的外围元件和热拔插电源路径一目了然。 该布局还能较大程度提升电路板为电源路径上的某些关键元件提供散热的能力，允许对极高电流的热插拔设置进行评估。

四个检测电阻插槽和六个多封装FET插槽为用户提供了极大的灵活性，同时支持各种应用设置。

多个测试点可轻松访问所有关键点/引脚。 七个LED为用户提供评估板状态变化的直观指示，例如电源输入/输出、IC电源良好输出、故障输出、电流检测输出和GPO输出。 8通道、I2C、12位SAR ADC AD7291 允许用户测量诸如CSOUT上的电压以及其它引脚电压，并且可以通过I2C总线实时读取环境温度。

套件支持I2C通信，支持用户与ADM1278进行通信。 该评估套件还支持级联设置，允许多块评估板互相连接，共享 I2C总线。

该评估板完全兼容ADM1278评估软件工具，该工具可以从ADM1278产品页面下载。

用户需通过USB-SDP-CABLEZ USB转I2C加密狗才能使用评估软件工具。

标准评估套件已预先安装并经过测试，采用12 V、73A热插拔设计，支持3 mF输出电容。

ADM1278的完整技术规格参见ADI公司的 ADM1278 数据手册。使用评估板时，应同时参阅数据手册和本用户指南。

封装内容
EVAL-ADM1278EBZ 评估板
其它硬件要求
串行I/O接口USB-SDP-CABLEZ（未包含在评估套件中，应单独订购） 多板级联设置中只需使用一个加密狗
软件要求
ADI热插拔和电源监控评估软件
