ADM1276的基本参数
  • 制造厂商:AD
  • 产品类别:电源监控器
  • 技术类目:低电压热插拔控制器
  • 功能描述:集成PMBus接口的热插拔控制器和数字电源及电能监控器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
ADM1276的产品详情:

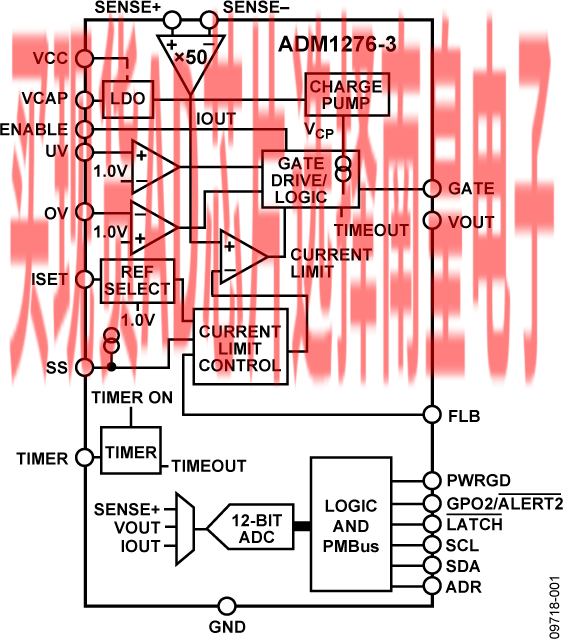

ADM1276是一款热插拔控制器,允许将电路板插入带电背板或从带电背板移除。该器件还集成12位模数转换器(ADC),可通过PMBus接口进行电流和电压回读。

负载电流利用内部电流检测放大器测量,通过SENSE+引脚和SENSE-引脚测量电源路径内检测电阻两端的电压。默认限值设置为20 mV,如果需要,可通过内部基准电压源至ISET引脚的电阻分压器网络对该限值进行调整。

ADM1276通过GATE引脚控制电源路径内外部N沟道FET的栅极电压,从而限制流经检测电阻的电流,检测电压(因而负载电流)维持在预设最大值以下。ADM1276通过限制FET保持开启(电流处于最大值时)的时间保护外部FET,该电流限制时间通过选择连接至TIMER引脚的电容来设置。此外,可使用折返电阻网络随FET两端的电压增加而主动降低电流限制,这有利于保持FET内的恒定功率,从而有效遵循安全工作区(SOA)要求。

短路时,快速内部过流检测器在370 ns内作出响应,通知栅极关断,1500 mA下拉器件可确保快速FET响应。ADM1276提供过压(OV)和欠压(UV)保护,其阈值通过UV和OV引脚上的外部电阻分压器设置。如果使用FLB引脚来监控输出,PWRGD信号可用于检测输出电源何时有效。GPO引脚可配置为各种输出信号,达到设定的电流或电压电平时,该引脚可以置位。

12位ADC可测量检测电阻内的电流,并测量SENSE+引脚上的电源电压或输出电压。PMBus接口允许控制器读取来自ADC的电流和电压数据。测量可通过PMBus命令启动,或者ADC可连续运行,用户视需要随时读取最新转换数据。根据ADR引脚的连接方式,最多可选择4个唯一PMBus地址。

ADM1276采用20引脚LFCSP封装,并具有一个LATCH引脚,该引脚可配置为在发生过流故障时自动重试或锁定。

应用

  • 电源监控和控制/功率预算
  • 中央交换局设备
  • 电信与数据通信设备
  • PC/服务器
ADM1276的优势和特点:
  • 可控制2 V至20 V范围内的电源电压
  • 短路响应时间:370 ns
  • 通过电阻编程在5 mV至25 mV进行电流限制
  • 精度达到±1%,支持通过12位ADC进行电流、VIN/VOUT回读
  • 电荷泵式栅极驱动多个外部N沟道FET
  • 高栅极驱动电压确保实现最低RDSON
  • 利用折返实现更严密的FET SOA保护
  • 可对电流默认值执行自动重试或锁定
  • 符合SOA的可编程限流定时器
  • 欲了解更多特性,请参考数据手册
ADM1276具体的完整产品型号参数及价格(美元):

ADM1276-3ACPZ,封装:20-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP),包装形式及数量:托盘,490,工作温度:-40 to 85C,AD官网报价:6.04(100-499个);5.82(1000+个)

ADM1276-3ACPZ-RL,封装:20-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP),包装形式及数量:卷带,5000,工作温度:-40 to 85C,AD官网报价:6.04(100-499个);5.82(1000+个)

轻松满足您的AD芯片采购需求
ADM1276的评估套件:

EVAL-ADM1276:ADM1276 评估板

本页提供此产品的评估板文档和订购信息。
