ADM1272是一款热插拔控制器，允许将电路板插入带电背板或从带电背板移除。该器件还集成12位模数转换器(ADC)，可通过PMBus接口来进行电流、电压和功率回读。该器件能够承受高达120 V电压，具有高压系统常见的浪涌和瞬变保护，性能非常稳定，这些系统通常使用电压超过100 V的瞬变电压抑制器(TVS)等保护器件进行箝位。

负载电流ILOAD利用内部电流检测放大器测量，通过SENSE+引脚和SENSE-引脚测量电源路径内检测电阻两端的电压。默认限流值检测电压设置为30 mV，如果需要，可通过VCAP调节器输出电压至ISET引脚的电阻分压器网络调低该限值。还可以在ISET和VIN（或VOUT）之间放置额外的电阻，以便反向跟踪具有输入电压的限流值。通过此电阻，可使用近似系统功耗限值。

ADM1272通过控制电源路径中外部N沟道场效应晶体管(FET)的栅极电压，从而限制流经检测电阻的电流。检测电压及负载电流维持在预设最大值以下。在控制电流的同时，ADM1272通过FET监控和限制能源传输来保护外部FET。通过选择连接至EFAULT引脚（用于故障保护模式）和ESTART（启动过程中）引脚的元件设置该能源限值。因此，可以针对启动和正常的故障条件设置不同的能源限值。在启动过程中，浪涌电流很低且安全工作区(SOA)曲线的不同部分很重要，而在故障条件下的电流较高。

该控制器利用FET上的漏源电压(VDS)设置EFAULT和ESTART引脚的电流曲线以及在FET中允许传输的电能量。该能源限值确保MOSFET保持在SOA限值范围内。或者如果需要，使用DVDT引脚上的电容设置输出电压斜坡速率。短路时，快速内部过流检测器在数百ns内作出响应，通知栅极关断，1.5 A下拉器件可确保快速FET响应。然后该栅极可在50 µs内恢复控制，确保在线路步长和浪涌等条件下中断最小。ADM1272提供过压(OV)和欠压(UV)保护，其阈值通过UVH、UVL和OV引脚上的外部电阻分压器设置。用于欠压的两个引脚支持独立的精确上升和下降阈值。PWRGD输出引脚指示输出电压何时有效且栅极足够增强。VOUT的有效性通过PWGIN引脚确定。

12位ADC测量检测电阻上的电压、SENSE+引脚上的电源电压、输出电压以及外部NPN/PNP器件的温度。PMBus接口允许控制器读取来自ADC的数据。根据两个ADRx引脚的连接方式，最多可选择16个唯一的I2C地址。ADM1272采用定制48引脚LFCSP (7 mm × 8 mm)封装，并具有一个引脚绑定模式，允许该器件配置为在发生过流(OC)故障时自动重试或锁定。

应用

• 48 V/54 V系统
• 服务器
• 电源监控和控制/功率预算
• 中央局设备
• 电信与数据通信设备
• 工业应用

• 可控制16 V至80V范围内的电源电压
• 符合真正高压(80V) IPC-9592标准的封装
• 短路响应时间：500 ns
• FET能量监控，实现自适应FET SOA保护
• 栅极升压模式，可从关断事件中快速恢复
• 可编程随机启动模式，可错开上电
• 检测到FET故障时禁用PWRGD
• 远程温度检测，带有可编程警告和关断阈值
• 可编程10mV至30 mV系统电流/功耗限制
• 电流测量精度：±1%，集成12位ADC
• I、VIN、VOUT、温度、电源、能量遥测
• 可编程启动限流
• 可编程线性输出电压软启动
• UV和OV阈值精度：1%
• 可编程0-20秒自动重启功能
• 两个可编程GPIO引脚
• 报告功率和能耗
• 用于电流、电压和功率的峰值检测寄存器
• PMBus快速模式兼容接口
• 48引脚7x8 LFCSP封装

ADM1272-1ACPZ，封装：48-Lead LFCSP (8mm x 7mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 105C，AD官网报价：11.9（100-499个）；11.21（1000+个）

ADM1272-1ACPZ-RL，封装：48-Lead LFCSP (8mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 105C，AD官网报价：11.9（100-499个）；11.21（1000+个）

EVAL-ADM1272：ADM1272评估板

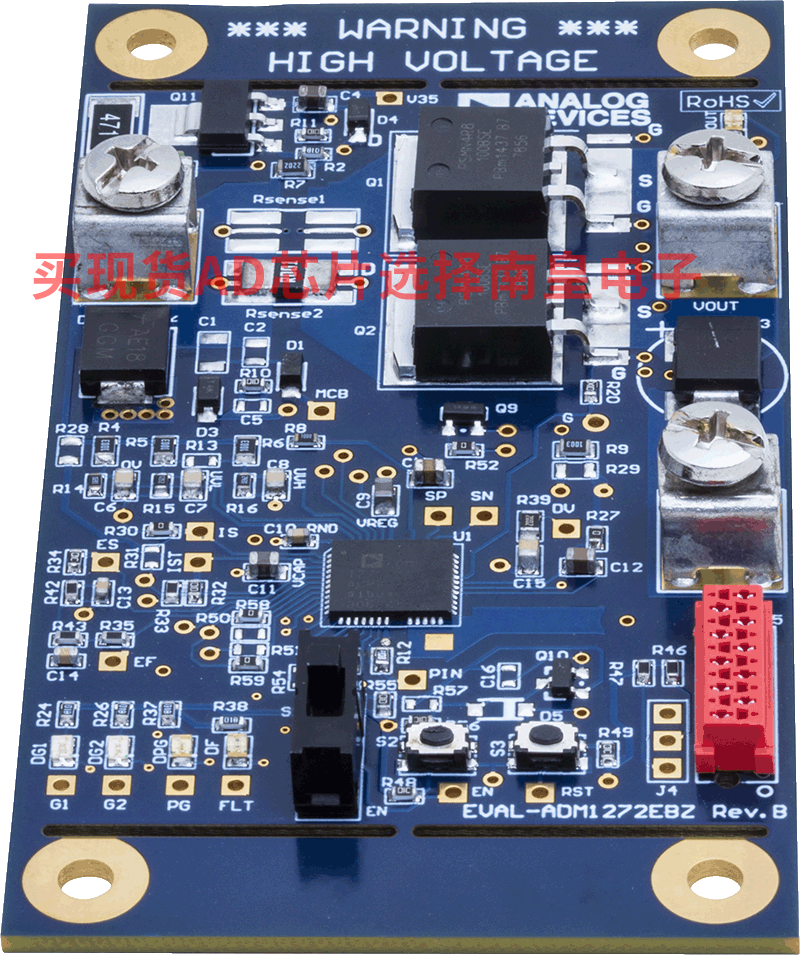

EVAL-ADM1272EBZ是用于ADM1272的紧凑型全功能评估板。该板布局清晰展示了外围元件和热拔插电源路径。该布局还能较大程度提升电路板为电源路径上的某些关键元件提供散热的能力，允许对高电流热插拔设置进行评估。

两个检测电阻插槽和四个（底部两个）多封装FET插槽提供了极大的灵活性，同时支持各种应用设置。

多个测试点可轻松访问所有关键点和引脚。六个LED提供了评估板状态变化的直观指示，例如电源输入/输出、GPIO1、GPIO2、电源良好和故障。

套件支持PMBus通信，允许用户与ADM1272进行通信。该评估套件还支持级联设置，允许多块评估板互相连接，共享PMBus。

该评估板兼容ADM1272评估软件，该软件可以从ADM1272产品页面下载。

使用评估软件，需要配备USB转I2C适配器(USB-SDP-CABLEZ)。

标准评估套件已预先安装并经过测试，采用48 V、30 A热插拔设计，支持1 mF输出电容。

ADM1272数据手册提供ADM1272的完整规格，使用评估板时必须同时参考用户指南(UG-990)与数据手册。
