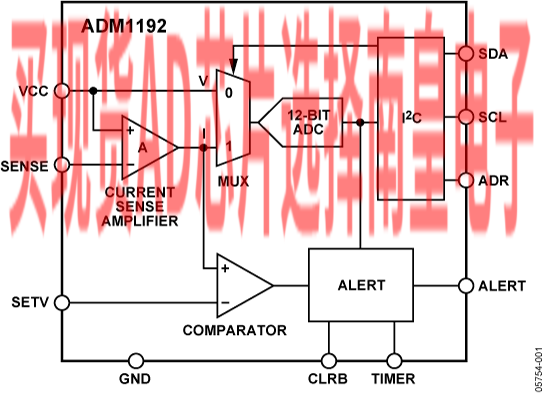

ADM1192是一款集成电流检测放大器，通过内置12 bit模数转换器(ADC)提供数字电流与电压监测，采用I2C通信接口。

内置电流检测放大器通过VCC与SENSE引脚、检测电源路径中感应电阻的电压。

12 bit ADC可以测量感应电阻以及VCC引脚电源中的电流。工业标准I2C接口允许控制器从ADC读取电流与电压值。通过I2C指令可以启动测量。作为选择，ADC能连续工作，用户可以在需要的时候读取最新的转换数据。根据ADR引脚连接方式，可以生成多至4个唯一的I2C地址。

ADM1192还包含一个SETV引脚。这个引脚上施加的电压与内部电流检测放大器输出电压进行比较。当电流检测放大器输出超过SETV电压时，在SETV有信号输出，ALERT模块则会检测到这个输出。然后，ALERT 模块利用恒定电流对外部TIMER电容器进行充电。当这个定时周期完成时，ALERT输出告警。

ALERT输出可以用作过流条件下警告微控制器或现场可编程门阵列(FPGA)的标记。多个ADM1192器件的ALERT输出可以综合在一起，并用作合并警报。

利用ALERT输出可以实现基本的P-沟道FET热插拔电路。应当设定TIMER电容器值，使得该电容器充电时间比额定涌流流入的周期长得多。

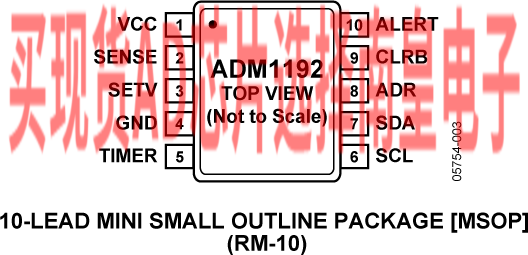

ADM1192采用10引脚MSOP封装。

应用

电源监测和电源分配

中心机房设备

电信与数据通信设备

PC和服务器

数据手册 Rev.A 04/2007

• 电源电压范围：3.15 V～26 V
• 精密电流检测放大器
• 精密电压输入
• 用于电流和电压回读的12-bit模数转换器
• 报警输出允许P沟道FET在高达26V电压下热插拔

• SETV输入，用于设定过流报警阈值
• 可通过TIMER引脚对过流过滤进行编程
• CLRB输入引脚
• I2C 快速模式兼容接口（最大频率400 kHz）
• 10引脚 MSOP 封装

ADM1192-1ARMZ-R7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.18（1000+个）

EVAL-ADM1192：ADM1192 评估板

本页提供此产品的评估板文档和订购信息。
