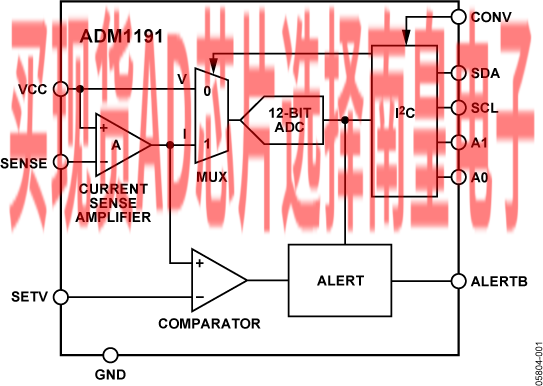

ADM1191集成电流检测放大器，通过一个片内12位模数转换器(ADC)提供数字电流和电压监控，通信采用I2C 接口。

内部电流检测放大器通过VCC引脚和SENSE引脚，可检测电源路径中检测电阻上的电压。

12位ADC可以测量检测电阻中的电流以及VCC引脚上的电源电压。

利用工业标准I2C 接口，控制器可以从ADC读取电流和电压数据。测量可以通过I2C 指令或转换(CONV)引脚启动。当需要同步多个ADM1191器件的读取操作时，CONV引脚特别有用。或者，ADC也可以连续运行，用户可以在需要的任何时候读取最新转换数据。根据A0和A1引脚的连接方式，最多可以创建16个唯一的I2C 地址。

该器件还有一个SETV引脚。将该引脚上所施加的电压与电流检测放大器的输出电压在内部进行比较。当电流检测放大器的输出超过SETV电压时，SETV比较器的输出置位，同时，ALERTB输出也置位。

ALERTB输出可以用作微控制器或现场可编程门阵列(FPGA)过流时的警告标志。多个ADM1191器件的ALERTB输出可以连在一起，用作一个组合警告。

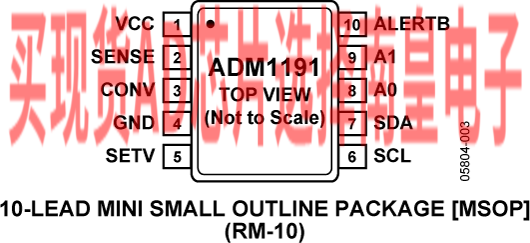

ADM1191采用10引脚MSOP封装。

应用

电源监控/电源预算

中央交换局设备

电信与数据通信设备

个人计算机/服务器

数据手册, Rev. B, 2/08

• 采用3.15 V至26 V电源供电
• 精密电流检测放大器
• 精密电压输入
• 12位ADC用于电流和电压回读
• 转换引脚(CONV)用于发出ADC读取指令

• SETV 输入用于设置过流提醒阈值
• ALERTB输出提供过流中断
• I2C 快速模式兼容接口（最大400 kHz）
• 2个地址引脚允许16个器件共用同一总线
• 10引脚MSOP封装

ADM1191-2ARMZ-R7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.18（1000+个）

EVAL-ADM1191：ADM1191 评估板

本页提供此产品的评估板文档和订购信息。
