ADM1184是一款集成的4通道电压监控器，采用2.7 V ～ 5.5 V单电源供电。

4个精密比较器监控4个电压轨。每个比较器均内置0.6 V基准电压源，最坏情况下的精度为±0.8%。用户通过连接在VIN1、VIN2、VIN3与VIN4引脚外部的电阻网络可为监控电源轨设置跳变点。

ADM1184拥有4个开漏输出。在这些输出中，OUT1～OUT3可用于启动电源，PWRGD是通用电源良好输出，标志着所有受控电源都在阈值之上。

OUT1～OUT3依赖于相关的VINx输入（也就是VIN1、VIN2或VIN3）。如果VINx监控的电源下降到设置阈值以下，相关的OUTx引脚和PWRGD将被禁用。

PWRGD是通用电源良好输出，用于指示所有受控电源的状态。内置190ms（典型值）延时的电源指示信号。如果VIN1、VIN2、VIN3或VIN4下降到其编程阈值以下，PWRGD指示则取消。

ADM1184采用10引脚MSOP封装。

应用

监控与报警功能

电信

微处理器系统

PC/服务器

Data Sheet, Rev. 0, 3/08

• 10引脚MSOP封装
• 3个开漏使能输出（OUT1、OUT2以及OUT3）
• 4个可编程输入，通过外部分压可以监控不同的电压电平

• 内置190ms延时的电源指示信号
• 开漏电源良好输出（PWRGD）
• 通过0.8%的精确比较器监控4个电源
• 采用2.7 V ～ 5.5 V单电源供电

ADM1184ARMZ，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.1（100-499个）；2.02（1000+个）

ADM1184ARMZ-REEL7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.1（100-499个）；2.02（1000+个）

EVAL-ADM1184：ADM1184评估板

本页提供此产品的评估板文档和订购信息。

---

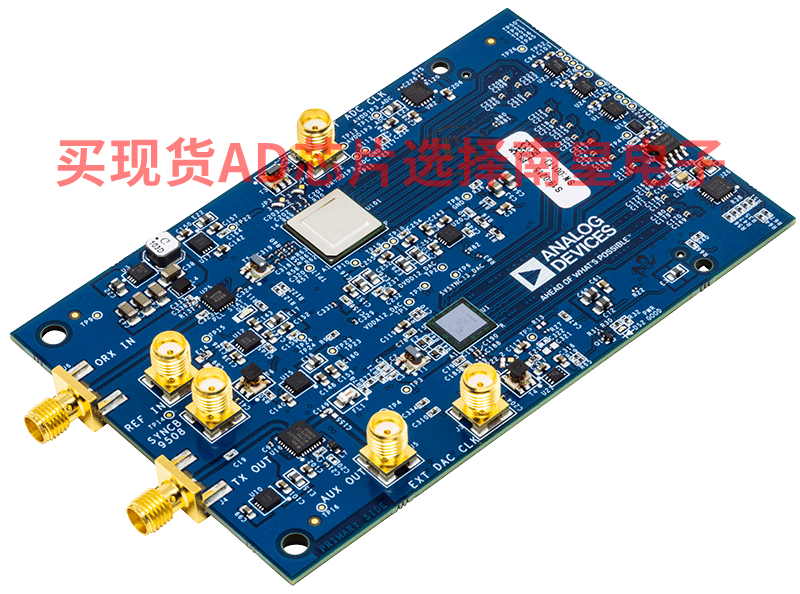

AD-FMCOMMS11-EBZ：直接RF至基带发射无线电
