ADM1176是一款集成式热插拔控制器，通过一个片内12位模数转换器(ADC)提供数字电流和电压监控，通信采用I2C 接口进行。

内部电流检测放大器通过VCC引脚和SENSE引脚，可检测电源路径中检测电阻上的电压。

ADM1176通过GATE引脚控制电源路径中一个外部N-沟道FET的栅极电压，从而限制流经该检测电阻的电流。检测电压（因而涌入电流）保持在最大预设值以下。

ADM1176限制最大电流流经该FET的时间，进而保护外部FET。这一电流限制周期通过选择TIMER引脚上连接的电容来设置。此外，该器件还能防范热插拔完成时可能会发生的过流情况。当发生短路时，检测电阻中的电流超过过流跳闸阈值，FET将立即拉低GATE引脚而切断。

12位ADC可以测量检测电阻中的电流以及VCC引脚上的电源电压。利用工业标准I2C 接口，控制器可以从ADC读取电流和电压数据。测量可以通过I2C 指令启动。或者，ADC也可以连续运行，用户可以在需要的任何时候读取最新转换数据。根据A0和A1引脚的连接方式，最多可以创建16个唯一的I2C 地址。

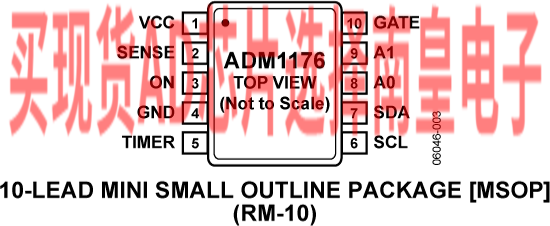

ADM1176采用10引脚MSOP封装。

应用

电源监控/电源预算

中央交换局设备

电信与数据通信设备

个人计算机/服务器

数据手册, Rev. B, 2/08

• 能够将电路板安全地插入带电背板或拔出
• 控制电源电压范围：3.15 V至16.5 V
• 精密电流检测放大器
• 精密电压输入
• 12位ADC用于电流和电压回读
• 为外部N-沟道FET提供电荷泵栅极驱动
• I2C 快速模式兼容接口（最大400 kHz）
• 可调模拟电流限值，带断路器
• ±3% 精确热插拔电流限值
• 快速响应限制峰值故障电流
• 电流故障时自动重试或自锁
• 可通过TIMER引脚编程设置热插拔时序
• 高电平有效ON引脚
• 2 个地址引脚允许16个器件共用同一总线
• 10引脚MSOP封装

ADM1176-1ARMZ-R7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.87（1000+个）

ADM1176-2ARMZ-R7，封装：10-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：2.87（1000+个）

EVAL-ADM1176：ADM1176评估板

本页提供此产品的评估板文档和订购信息。
