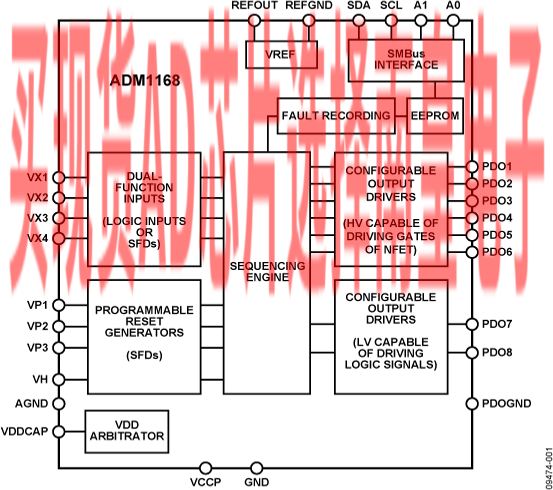

ADM1168 Super Sequencer超级时序控制器是一款可配置电源监控/时序控制器件，可针对多电源系统中的电源监控和时序控制提供一种单芯片解决方案。

该器件还提供多达8路可编程输入，用于监控多达8个电源的欠压故障、过压故障或窗口外故障。此外，8路可编程输出可以用作逻辑使能。其中6路可编程输出也可以提供最高12 V输出，用于驱动可置于电源路径的N-FET栅极。

该器件的逻辑内核是一个时序控制引擎。它采用状态机结构，可提供多达63种不同状态。这种设计可以根据输入状况，对输出进行非常灵活的时序控制。

该器件提供一个非易失性EEPROM模块，可用来存储用户定义信息以及保存多条故障记录；故障记录由用户定义的时序控制引擎在发生特定故障或序列时写入存储器。

ADM1168通过可编程写入EEPROM的配置数据进行控制。全部配置可以利用ADI公司具有直观图形用户界面(GUI)的软件包进行编程。

有关 ADM1168寄存器映射的更多信息，请参阅应用笔记AN-721

应用

• 中央交换局系统
• 服务器/路由器
• 多电压系统线路卡
• DSP/FPGA电源时序控制
• 余量微调电源的在线测试

• 完整的电源监控和时序控制解决方案，可监控多达8个电源
• 16事件深度的黑盒非易失性故障记录功能
• 8个电源故障检测器，电源监控精度可达：
  -- <0.5%（所有电压、25°C）
  -- <1.0%（所有电压、所有温度）
• 4个可选输入衰减器，可监控：
  -- VH上的14.4 V电源
  -- VPx（VP1至VP3）上的6 V电源
• 4路双功能输入VX1至VX4 (VXx)
  -- 高阻抗输入，用于向故障检测器提供0.573 V至1.375 V之间的阈值
  -- 通用逻辑输入

• 8路可编程驱动器输出PDO1至PDO08 (PDOx)
  -- 带外部上拉电阻的开集输出
  -- 推挽输出，驱动至VDDCAP或VPx
  -- 更多特性参见数据手册
• 时序控制引擎(SE)对PDO输出实施状态机控制
  -- 状态变化以输入事件为条件
  -- 支持复杂的电路板控制
  -- 更多特性参见数据手册
• 器件由VPx中最高者供电，VH用于提高冗余性
• 用户EEPROM：256字节
• 欲了解更多特性，请参考数据手册

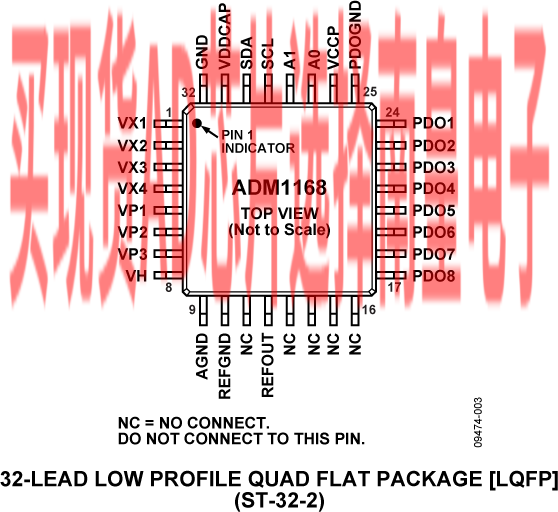

ADM1168ASTZ，封装：32-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：6.83（100-499个）；6.59（1000+个）

ADM1168ASTZ-RL7，封装：32-Lead LQFP (7mm x 7mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：6.83（100-499个）；6.59（1000+个）

EVAL-ADM1168：ADM1168评估板
