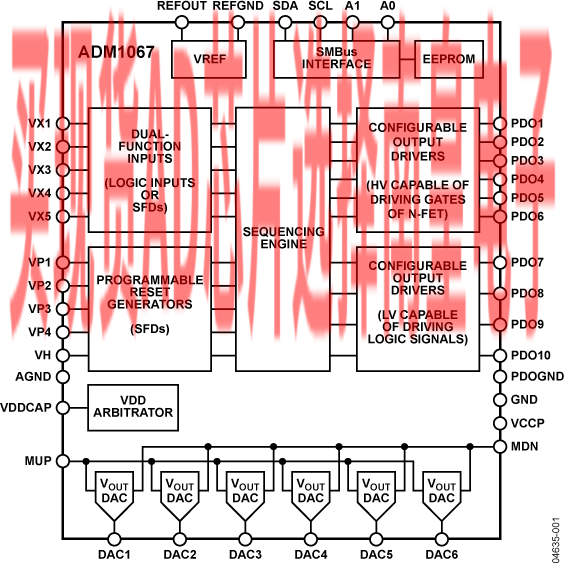

ADM1067 Super Sequencer超级时序控制器是一款可配置电源监控/时序控制器件，可针对多电源系统中的电源监控和时序控制提供一种单芯片解决方案。除这些功能外，ADM1067还集成六个8位电压输出DAC。利用这些电路可以实现开环余量微调系统，以便通过更改反馈节点，或利用DAC输出更改DC-DC转换器的基准电压来实现电源调整。

只需极少的外部器件便可执行电源余量微调。余量微调功能可以用于生产期间的电路板在线测试（例如，验证电路板在电源电压比标称电压低5%时的功能），也可以动态使用，以便精确控制DC-DC转换器的输出电压。

该器件还提供多达10路可编程输入，用于监控多达10个电源的欠压故障、过压故障或窗口外故障。此外，10路可编程输出可以用作逻辑使能。

其中6路可编程输出也可以提供最高12 V输出，用于驱动可置于电源路径的N-FET栅极。

该器件的逻辑内核是一个时序控制引擎。它采用状态机结构，可提供多达63种不同状态。这种设计可以根据输入状况，对输出进行灵活的时序控制。

该器件通过编程写入EEPROM中的配置数据进行控制。全部配置可以利用ADI公司具有直观图形用户界面(GUI)的软件包进行编程。

应用

中央交换局系统

服务器/路由器

多电压系统线路卡

DSP/FPGA 电源时序控制

余量微调电源的在线测试

• 完整的电源监控和时序控制解决方案，可监控多达10个电源
• 10个电源故障检测器，电源监控精度可达
  <0.5%（所有电压、25°C）
  <1.0 %（所有电压、所有温度）
• 5个可选输入衰减器，可监控：
  VH上的最高14.4 V电源
  VPn（VP1至VP4）上的最高6 V电源
• 5路双功能输入VXn（VX1至VX5）
  高阻抗输入，用于向故障检测器提供0.573 V至1.375 V之间的阈值
  通用逻辑输入
• 具有外部上拉的集电极开路
• 推挽输出，驱动至VDDCAP或VPn
• 具有较弱上拉的集电极开路，拉至VDDCAP或VPn
• 内部电荷泵驱动高驱动器，配合外部N-FET使用（仅限PDO1至PDO6）
• 开环余量微调解决方案，适用于6个电压轨
• 6个电压输出、8位DAC（0.300 V至1.551 V）允许通过DC-DC转换器调整/反馈节点调整电压

• 器件由VPn中最高者供电，VH用于提高冗余性
• 用户EEPROM：256字节
• 工业标准双线式总线接口(SMBus)
• 保证PDO低电平（VH、VPn = 1.2）
• 状态变化以输入事件为条件
• 支持复杂的电路板控制
• 上电和关断时序控制
• 故障事件处理
• 报警时产生中断
• SE中可集成看门狗功能
• 通过SMBus对时序进行软件编程控制

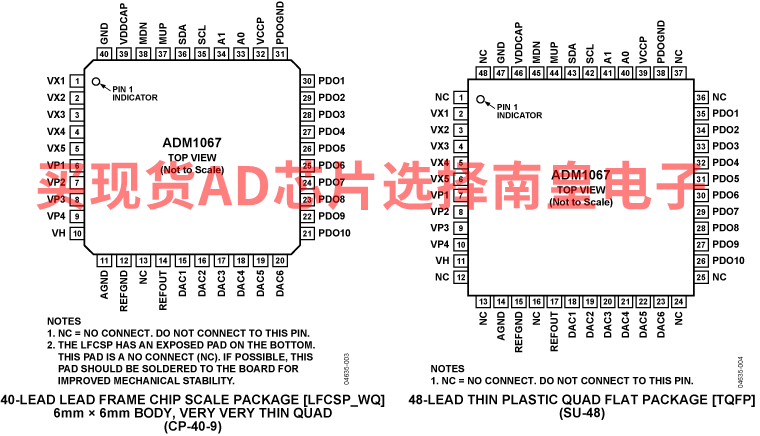

ADM1067ACPZ，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：

ADM1067ASUZ，封装：48-Lead TQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：

EVAL-ADM1067：ADM1067评估板
