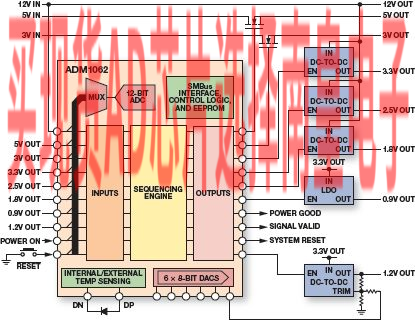

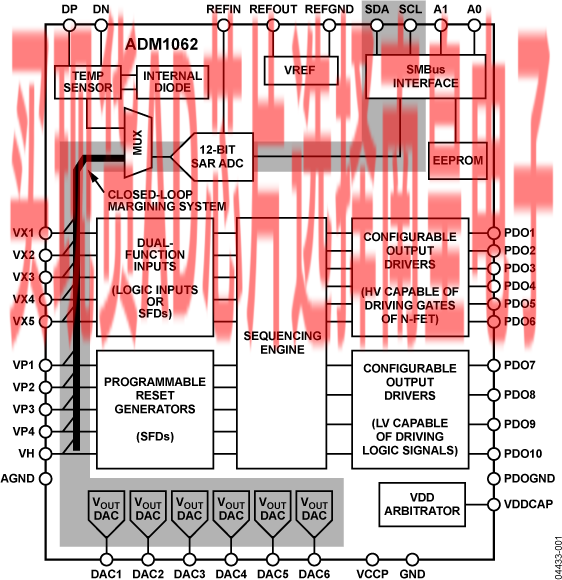

ADM1062 Super Sequencer超级时序控制器是一款可配置电源监控/时序控制器件，可针对多电源系统中的电源监控和时序控制提供一种单芯片解决方案。除这些功能外，ADM1062还集成一个12位ADC和六个8位电压输出DAC。利用这些电路可以实现闭环余量微调系统，以便通过更改反馈节点，或利用DAC输出更改DC-DC转换器的基准电压来实现电源调整。

只需用极少的外部元件便可执行电源余量微调。余量微调环路可以用于生产期间的电路板在线测试（例如，验证电路板在电源电压比标称电压低5%时的功能），也可以动态使用，以便精确控制DC-DC转换器的输出电压。

该器件还提供多达10路可编程输入，最多可监控10个电源的欠压故障、过压故障或窗口外故障。此外，10路可编程输出可用作逻辑使能。其中6路可编程输出也可以提供最高12 V输出，用于驱动可置于电源路径的N-FET栅极。

利用ADM1062可以进行温度测量。它含有一个内部温度传感器，还有一路差分输入用于远程热敏二极管，二者均通过12位ADC进行测量。

该器件的逻辑内核是一个时序控制引擎。它采用状态机结构，可提供多达63种不同状态。这种设计可以根据输入状况，对输出进行灵活的时序控制。

ADM1062通过编程写入EEPROM中的配置数据进行控制。全部配置可以利用ADI公司具有直观图形用户界面(GUI)的软件包进行编程。

应用

中央交换局系统

服务器/路由器

多电压系统线路卡

DSP/FPGA 电源时序控制

余量微调电源的在线测试

• Complete supervisory and sequencing solution for up to 10 supplies
• 10 supply fault detectors enable supervision of supplies to:
  <0.5% accuracy at all voltages at 25°C
  <1.0 % accuracy across all voltages and temperatures
• 5 selectable input attenuators allow supervision of:
  Supplies up to 14.4 V on VH
  Supplies up to 6 V on VP1 to VP4 (VPn)
• 10 programmable output drivers (PDO1 to PDO10):
  Open collector with external pull-up
  Push/pull output, driven to VDDCAP or VPx
  Open collector with weak pull-up to VDDCAP or VPx
  Internally charge-pumped high drive for use with external N-FET (PDO1 to PDO6 only)
• Sequencing engine (SE) implements state machine control of PDO outputs
  State changes conditional on input events
  Enables complex control of boards
  Power-up and power-down sequence control
  Fault event handling
  Interrupt generation on warnings
  Watchdog function can be integrated in SE
  Program software control of sequencing
  through SMBus

• 5 dual-function inputs, VX1 to VX5 (VXn)
  High impedance input to supply fault detector with thresholds between 0.573 V and 1.375 V
  General-purpose logic input
• Complete voltage margining solution for 6 voltage rails
• 6 voltage output, 8-bit DACs (0.300 V to 1.551 V) allow voltage adjustment via dc-to-dc converter trim/feedback node
• 12-bit ADC for readback of all supervised voltages
• Internal and external temperature sensors
• Reference input (REFIN) has 2 input options
• Driven directly from 2.048 V (±0.25%) REFOUT pin
• More accurate external reference for improved ADC performance
• Device powered by the highest of VPx, VH for improved redundancy
• User EEPROM: 256 bytes
• Industry-standard 2-wire bus interface (SMBus)
• Guaranteed PDO low with VH, VPx = 1.2 V
• Available in 40-lead, 6 mm × 6 mm LFCSP and 48-lead, 7 mm × 7 mm TQFP packages

ADM1062ACPZ，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：12.26（100-499个）；11.26（1000+个）

ADM1062ACPZ-REEL7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：11.26（1000+个）

ADM1062ASUZ，封装：48-Lead TQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：10.32（100-499个）；8.6（1000+个）

ADM1062ASUZ-REEL7，封装：48-Lead TQFP (7mm x 7mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：8.6（1000+个）

EVAL-ADM1062：ADM1062评估板
