ADL9006是一款砷化镓(GaAs)、假晶高电子迁移率晶体管(pHEMT)、单芯片微波集成电路(MMIC)、低噪声放大器，工作频率范围为2 GHz至28 GHz。该放大器提供15.5 dB增益、2.5 dB噪声系数、26 dBm输出三阶交调截点(OIP3)和20 dBm输出功率（1 dB压缩(P1dB)），功耗为53 mA（采用5 V电源）。ADL9006仅采用单正电源供电时具有自偏置以实现53 mA的电源电流(IDD)。

ADL9006放大器输入和输出内部匹配50 Ω。

ADL9006CHIPS是一款砷化镓(GaAs)、假晶高电子迁移率晶体管(pHEMT)、单芯片微波集成电路(MMIC)、低噪声放大器，工作频率范围为2 GHz至28 GHz。该放大器提供15.5 dB增益、2.2 dB噪声系数、24 dBm输出三阶交调截点(IP3)、20 dBm输出饱和功率(PSAT)和19 dBm功率输出（1 dB压缩(P1dB)），电源电流(IDD)为55 mA（采用5 V总电源电压时）。ADL9006CHIPS仅采用单正电源供电时具有自偏置以实现55 mA的IDD。

ADL9006CHIPS放大器输入和输出内部匹配50 Ω，可方便地集成至多芯片模块(MCM)。

应用

• 测试仪器仪表
• 军事与太空
• 本振驱动器放大器


ADL9006CHIPS
• 测试仪器仪表
• 微波射频和甚小孔径终端 (VSAT)
• 军事与太空

• P1dB：2 GHz 到 6 GHz 时为 20 dBm（典型值）
• PSAT：2 GHz 到 6 GHz 时为 20.5 dBm（典型值）
• 增益：6 GHz 到 28 GHz 范围内为 15.5 dB（典型值）
• 噪声指数：2 GHz 到 20 GHz 范围内为 2.5 dB（典型值）
• OIP3：2 GHz 到 6 GHz 时为 26 dBm（典型值）
• 电源电压：53 mA 时 5 V
• 匹配 50 Ω 的输入输出

ADL9006CHIPS
• P1dB：2 GHz 到 14 GHz 时为 19 dBm（典型值）
• 增益：14 GHz 到 22 GHz 范围内为 15.5 dB（典型值）
• 噪声指数：2 GHz 至 14 GHz 时为 2.2 dB
• 输出 IP3 ：2 GHz 到 14 GHz 时为 24 dBm（典型值）
• 电源电压：5 V，总电源电流为 55 mA
• 匹配 50 Ω 的输入输出

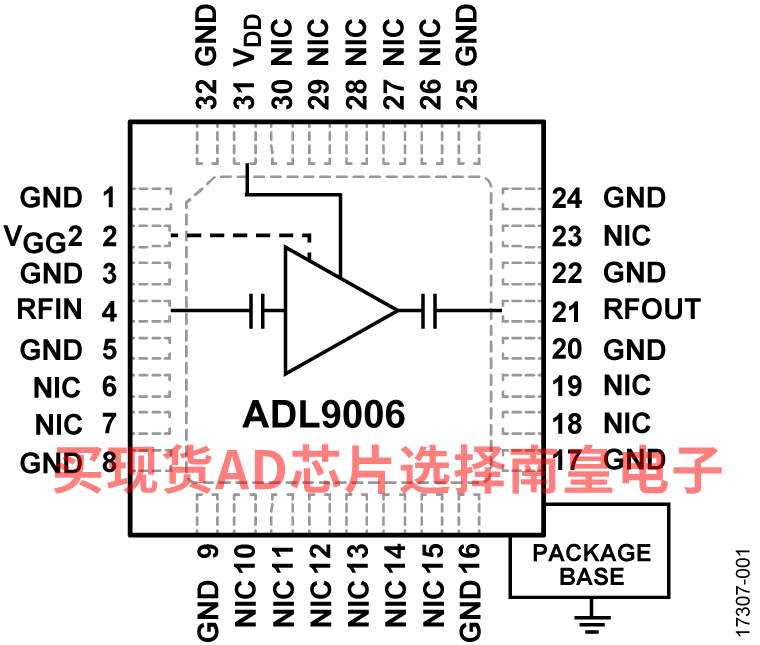

ADL9006ACGZN，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：122.36（100-499个）；113.99（1000+个）

ADL9006ACGZN-R7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：122.36（100-499个）；113.99（1000+个）

ADL9006C-KIT，封装：CHIPS OR DIE，包装形式及数量：托盘，2，工作温度：-55 to 85C，AD官网报价：

ADL9006CHIPS，封装：CHIPS OR DIE，包装形式及数量：托盘，25，工作温度：-55 to 85C，AD官网报价：163.16（100-499个）；153.85（1000+个）

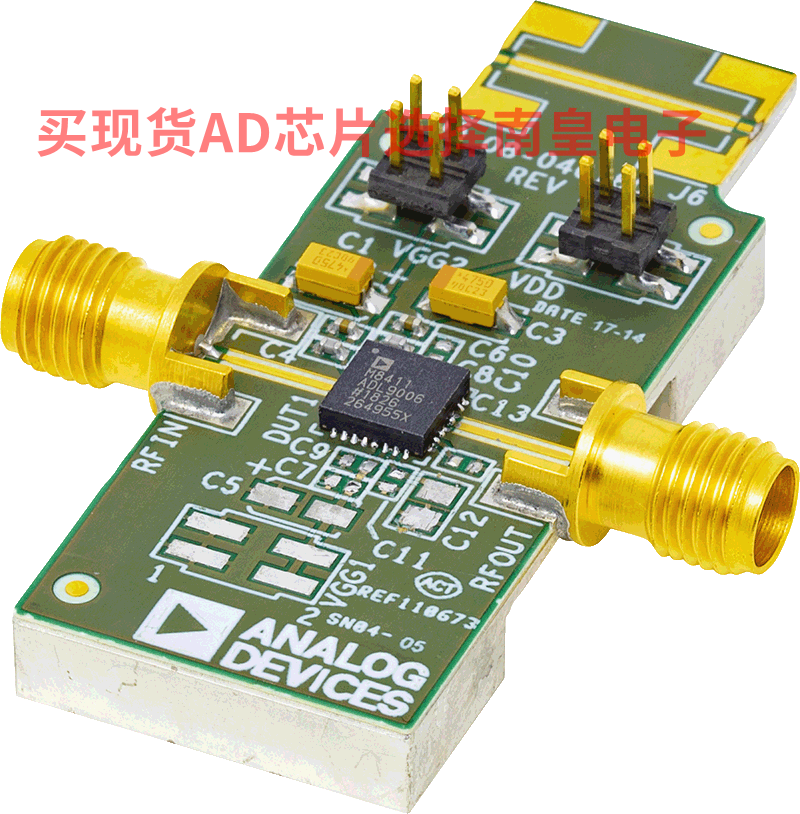

EVAL-ADL9006：ADL9006-EVALZ 评估板

ADL9006-EVALZ 由采用 10 mil 厚的 Rogers 4350 铜箔制成的双层印刷电路板 (PCB) 组成，并安装在铝制散热器上。散热器有助于为套件提供散热，以及为 PCB 提供机械支撑。散热器上的安装孔便于连接到较大的散热器，从而改善热管理。ADL9006-EVALZ 上的 RFIN 和 RFOUT 端口由 2.9 mm 母头同轴连接器填充，其各自的射频迹线都有 50 ? 特性阻抗。ADL9006-EVALZ 装有适合在 ADL9006 的整个 -40°C 至 + 85°C 工作温度范围内使用的组件。为了校准电路板走线损耗，在 J5 和 J6 连接器之间提供了直通校准路径 THRU CAL。J5 和 J6 必须安装 RF 连接器，才能使用该直通校准路径。可以通过两个 4 引脚接头来获取电源电压、接地电压、栅极控制电压和检波器输出电压。

RF 迹线为 50 Ω 接地共面波导迹线。封装接地引线和裸焊盘直接连接到接地平面。多个导通孔用于连接顶部和底部接地平面，并特别关注接地焊盘正下方的区域，以便为散热器提供充分的导电性和导热性。

ADL9006-EVALZ 上的电源去耦电容器代表了用于表征和评定套件的配置。可能可减少电容器数量，但因系统而异。在减少电容器数量时，建议先移除或合并离 ADL9006 最远的最大的电容器。

有关 ADL9006 的完整详细信息，请参阅 ADL9006 数据手册，在使用 ADL9006-EVALZ 时，必须同时参阅该数据手册和本用户指南。
