ADL9005是一款砷化镓(GaAs)、单芯片微波集成电路(MMIC)、假晶高电子迁移率晶体管(pHEMT)宽带低噪声放大器，工作频率范围为0.01至26.5 GHz。ADL9005在0.01 GHz至14 GHz范围内提供17.5 dB的典型增益，在14 GHz至20 GHz范围内具有正增益斜率，在0.01 GHz至20 GHz的1 dB压缩(OP1dB)，典型输出功率为13.5 dBm，在0.01 GHz到14 GHz范围内的典型噪声指数为2.5 dB，在0.01 GHz到14 GHz范围内的典型输出三阶交调点(OIP3)为26 dBm，采用5 V电源供电功耗仅80 mA。高达16 dBm的饱和输出功率(PSAT)使低噪声放大器(LNA)可用作ADI公司众多平衡同相/正交(I/Q)或镜像抑制混频器的本振(LO)驱动器。ADL9005还具有内部匹配50 ? 的输入和输出(I/O)，非常适合基于表贴技术(SMT)的高容量微波无线电应用。

ADL9005采用符合RoHS标准的4 mm × 4 mm LFCSP封装。

多功能引脚名称可能仅通过相关功能来引用。

应用

• 单一正电源
• 低噪声指数：0.01 GHz 至 14 GHz 时为 2.5 dB（典型值）
• 高增益：0.01 GHz 至 14 GHz 时为 17.5 dB（典型值）

• OP1dB：0.01 GHz 至 20 GHz 时为 13.5 dBm（典型值）
• 高 OIP3：0.01 GHz 至 14 GHz 时为 26 dBm（典型值）
• 兼容 RoHS 的 24 引脚 4 mm × 4 mm LFCSP

ADL9005ACPZN，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,1，工作温度：-40 to 85C，AD官网报价：140.72（100-499个）；131.09（1000+个）

ADL9005ACPZN-R7，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：140.72（100-499个）；131.09（1000+个）

EVAL-ADL9005：采用单正电源的0.01 GHz至26.5 GHz宽带低噪声放大器ADL9005的评估板

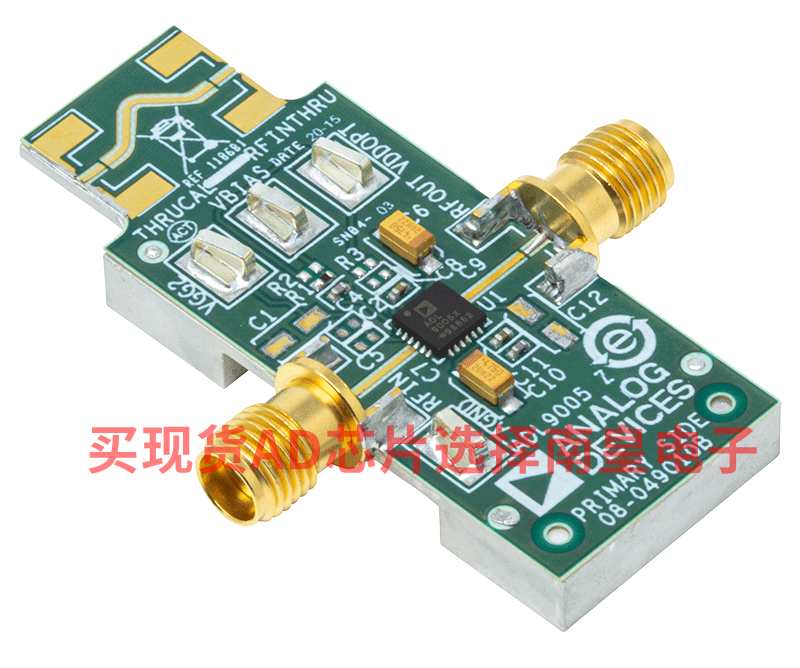

ADL9005-EVALZ由采用10 mil厚的Rogers 4350铜箔制成的双层印刷电路板(PCB)组成，并安装在铝制散热器上。该散热器有助于器件散热并向PCB提供机械支持。散热器上的安装孔便于连接到较大的散热器，从而改善热管理。

ADL9005-EVALZ上的RFIN和RFOUT端口填充有2.9 mm插口同轴连接器，且其各自的RF走线具有50 ? 特征阻抗。ADL9005-EVALZ上安装的组件适合在ADL9005的整个工作温度范围（−40°C至+85°C）内使用。

为校准评估板走线损耗，在RFINTHRU和THRUCAL连接器之间提供了一个直通校准路径THRU CAL。RFINTHRU和THRUCAL必须安装RF连接器才能使用该直通校准路径。可通过表贴技术(SMT)测试点访问电源电压和接地路径。

外部宽带偏置器必须连接到RFOUT，才能通过RFOUT提供偏置电流和交流耦合。建议使用Marki Microwave公司的BT2-0040。

或者，可以通过将直流电源电压连接到VDDOPT SMT测试点来提供直流偏置。

RF走线为50 Ω接地共面波导走线。封装接地引线和裸露焊盘直接连接到接地平面。多个导通孔用于连接顶部和底部接地平面，并特别集中于接地焊盘正下方的区域，以便为散热器提供充分的导电性和导热性。

有关ADL9005的完整详细信息，请参阅ADL9005数据手册，在使用ADL9005-EVALZ时，必须同时参阅该数据手册和用户指南。
